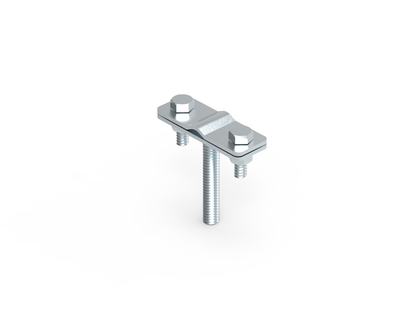

Держатель прутка на изоляционную штангу | NF0001 DKC ДКС

Держатель прутка для изоляционной штанги DKC — это надёжный элемент для фиксации металлического прутка диаметром 8 мм на изоляционной штанге. Продукт серии Jupiter от бренда DKC предназначен для безопасного монтажа в условиях высокого напряжения, где требуется жесткая и устойчивая связь между прутком и изолирующей конструкцией.

Назначение и область применения

Держатель прутка для изоляционной штанги DKC используется для закрепления стального прутка диаметром 8 мм на изоляционной штанге. Он обеспечивает механическую прочность соединения и сохраняет электрическую изоляцию всей системы. Подходит для работы в электроустановках до 1000 В, особенно там, где необходимо перемещать или ориентировать рабочий инструмент — например, при замене предохранителей, проверке изоляции или установке заземлений.

Технические характеристики

• Тип изделия: держатель прутка
• Диаметр прутка: 8 мм
• Диаметр трубки: 8 мм
• Метрическая резьба: M8
• Материал: оцинкованная сталь — устойчива к коррозии, долговечна в агрессивной среде
• Тип крепления проводника: винтовой хомут — позволяет плотно фиксировать пруток без повреждения поверхности
• Тип крепления держателя: просверленное отверстие с резьбой M8 — вворачивается прямо в резьбовое гнездо изоляционной штанги
• Монтажная высота: 45 мм
• Высота держателя: 45 мм
• Цвет: серый

Совместимость и монтаж

Держатель прутка для изоляционной штанги DKC совместим с изоляционными штангами, имеющими резьбу M8 на конце. Для монтажа достаточно вкрутить держатель в резьбовое отверстие штанги до упора. После этого пруток диаметром 8 мм помещается в хомут и затягивается винтом. Убедитесь, что резьба на штанге чистая и не повреждена — это гарантирует надёжное соединение. Не используйте силовые инструменты при завинчивании — возможен перегруз и деформация резьбы.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, которая не снижает изоляционные свойства штанги. Хотя сам держатель не является изолирующим элементом, он не нарушает электробезопасность системы, так как не контактирует с токоведущими частями. Соответствует требованиям безопасности при работе с оборудованием до 1000 В. Не имеет официальной сертификации по ГОСТ/IEC — рекомендуется использовать в рамках внутренних регламентов предприятия.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию — увеличивает срок службы в условиях повышенной влажности
• Простая и быстрая установка — не требует специальных инструментов
• Жёсткая фиксация прутка — исключает люфт и случайное смещение во время работы
• Совместимость с большинством моделей изоляционных штанг DKC серии Jupiter

Ограничения применения

• Не предназначено для использования с прутками диаметром более 8 мм — возможен слабый контакт и риск выпадения
• Не подходит для систем выше 1000 В — материал не рассчитан на высокие электрические нагрузки
• Запрещено применять в качестве основного изолирующего элемента — только как механический крепёж
• Не следует использовать в агрессивных химических средах — цинк может разрушаться при длительном воздействии кислот или щелочей

Примеры использования

• Фиксация удлинителя-прутка на изоляционной штанге при замене предохранителей в распределительных устройствах
• Удержание зонда для контроля температуры или состояния контактов в КРУ
• Подключение временных заземлений через пруток на выключателе с изолированной рукояткой
• Переноска инструментов на штанге при обслуживании воздушных линий

Практические советы

• Перед установкой проверьте резьбу на штанге — наличие заусенец или ржавчины может помешать герметичному соединению
• Затягивайте винт хомута руками — переусердствовать нельзя, чтобы не сплющить пруток или не повредить резьбу
• Если пруток имеет оксидную плёнку, протрите его перед установкой — это повысит надёжность контакта
• Держатель прутка для изоляционной штанги DKC можно использовать в комплекте с другими элементами серии Jupiter — они проектировались как единая система
• Храните изделие в сухом месте — даже оцинкованная сталь теряет защитные свойства при постоянной влажности
