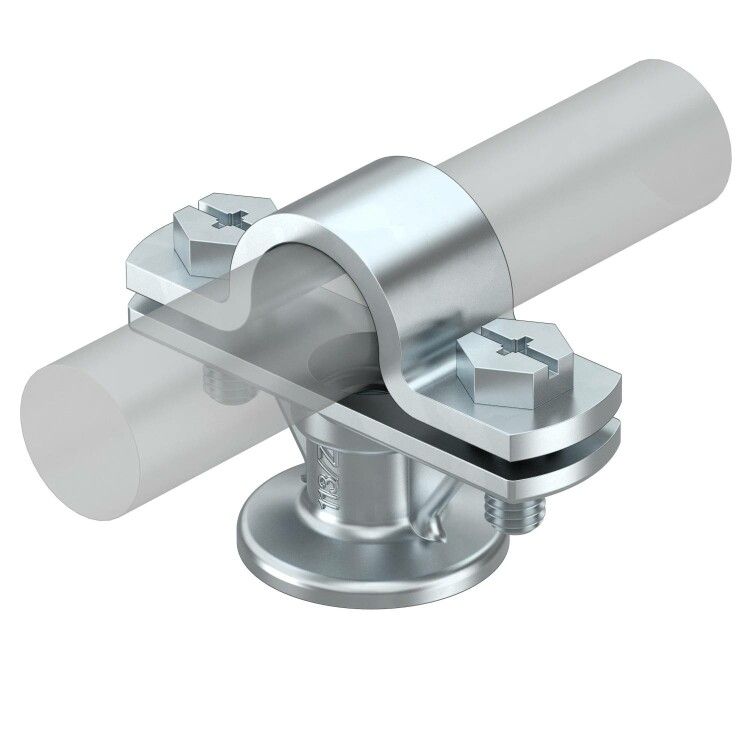

Держатель молниеприемного стержня, с фланцем (113 Z-20) | 5230527 OBO Bettermann

Держатель молниеприемного стержня с фланцем для стержня Rd20 от OBO BETTERMANN (артикул 5230527 / 113 Z-20) предназначен для надежного крепления вертикального молниеприемника на кровле или другой металлической конструкции. Изделие сочетает прочную стальную основу с удобным винтовым зажимом, обеспечивая устойчивую фиксацию даже в условиях высокой ветровой нагрузки.

Назначение и область применения

Держатель используется для установки молниеприемного стержня типа Rd20 в системах молниезащиты зданий и сооружений. Подходит для монтажа на плоских или слегка наклонных поверхностях: кровлях из металлочерепицы, профнастила, бетонных плитах, а также на металлоконструкциях. Применяется в промышленных объектах, жилых домах, складах, трансформаторных подстанциях и других местах, где требуется внешняя молниезащита.

Технические характеристики

• Тип изделия: держатель с фланцем для молниеприемного стержня Rd20
• Материал: оцинкованная сталь - устойчива к коррозии, подходит для наружной эксплуатации
• Размер резьбы крепления: М8 (метрическая резьба для крепления к основе через просверленные отверстия)
• Способ крепления стержня: винтовой хомут с внутренней резьбой М8 или сквозным отверстием Ø7 мм
• Фиксация: перемычка с шестигранными болтами М6×16
• Тип монтажной планки: с винтовым зажимом - позволяет регулировать положение стержня
• Обозначение производителя: 113 Z-20

Совместимость и монтаж

Держатель совместим исключительно со стержнем Rd20. Для установки необходимо:

• Закрепить фланец к поверхности с помощью болтов М8 через предварительно просверленные отверстия (диаметр отверстий - не менее 8 мм)
• Установить стержень Rd20 в зажим, затянуть винты М6×16 до плотного контакта с поверхностью стержня
• Не использовать с другими типами стержней - диаметр и форма Rd20 специально адаптированы под этот держатель

Из-за наличия винтового зажима монтаж возможен без сварки - подходит для объектов, где запрещено применение открытого огня.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 62305 по устройству внешних систем молниезащиты. Оцинкованное покрытие обеспечивает долговечность в агрессивных средах, включая промышленные и прибрежные районы. Соответствие сертифицированному исполнению подтверждается маркировкой 113 Z-20 от OBO BETTERMANN.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Удобный винтовой зажим - быстрая установка и возможность точной регулировки
• Отсутствие необходимости в сварке - снижает время монтажа и риск повреждения покрытия кровли
• Стандартная резьба М8 - совместима с большинством крепежных элементов для молниезащиты

Ограничения применения

• Не предназначена для крепления стержней другого диаметра - использование с Rd10, Rd25 или аналогичными изделиями невозможно
• Не рекомендуется для установки на деревянных или пластиковых основаниях - требует жесткой опоры с возможностью сверления под М8
• Не следует применять в условиях постоянного воздействия кислотных или щелочных паров - оцинковка имеет ограниченную устойчивость к таким средам

Примеры использования

• Крепление молниеприемника на крыше промышленного цеха с профнастилом
• Установка на башне связи с железобетонной платформой
• Фиксация стержня на трубе дымохода с использованием анкерных болтов М8
• Монтаж на вышке для градостроительных объектов с повышенной опасностью поражения молнией

Практические советы

• Перед монтажом проверьте глубину резьбы в базовой конструкции - она должна позволять полностью завинтить болт М8
• При установке на металлическую поверхность используйте шайбу под головку болта для равномерного распределения нагрузки
• После монтажа проверьте герметичность места крепления - особенно важно на мягких кровлях, чтобы избежать протечек
• Не перетягивайте винты М6 - это может деформировать стенки зажима и нарушить контакт с Rd20
• Артикул 5230527 и маркировка 113 Z-20 - это один и тот же продукт; при заказе указывайте оба значения для точности
