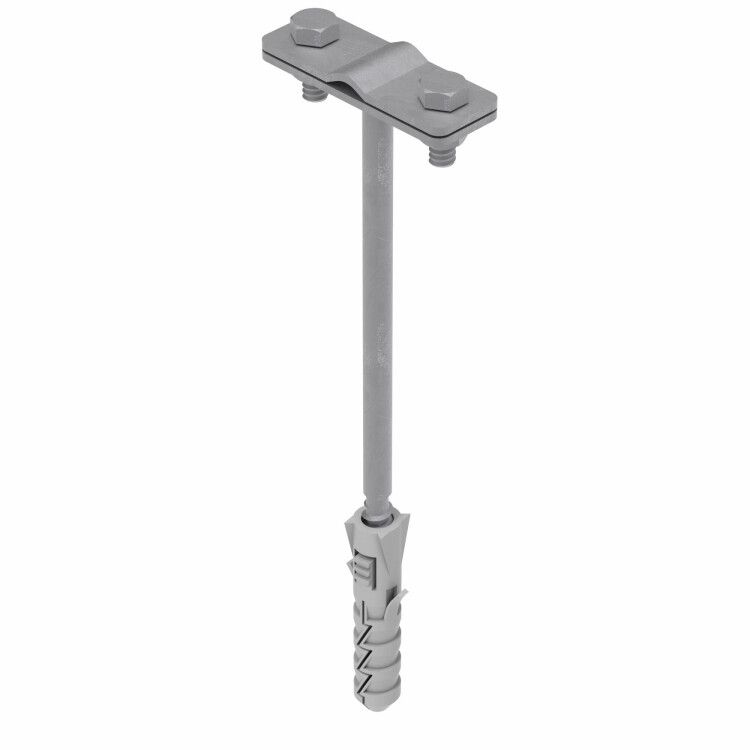

Держатель фасадный 205мм DKC ND2304 ДКС

Держатель фасадный 205 мм, 250 мм от DKC (ДКС), артикул nd2304, предназначен для надежного крепления токоотводов на внешних стенах зданий. Изделие выполнено из горячеоцинкованной стали и совместимо с круглыми проводниками диаметром 8–10 мм и плоскими шириной до 25 мм.

Назначение и область применения

Держатель фасадный 205 мм, 250 мм используется для монтажа токоотводов систем молниезащиты по вертикальным поверхностям зданий - стенам, парапетам, фасадам. Подходит для установки на каменных, бетонных и кирпичных основаниях. Применяется в жилых, промышленных и общественных объектах, где требуется внешняя прокладка грозозащитных проводников.

Технические характеристики

• Монтажная высота: 205 мм
• Диапазон зажима трубы: 250 мм
• Диаметр круглого проводника: 8–10 мм
• Ширина плоского проводника: до 25 мм
• Материал: сталь горячеоцинкованная
• Цвет: светло-серый
• Тип крепления проводника: винтовой зажим
• Тип крепления держателя: через дюбель
• Метрический размер резьбы: M8
• Диаметр трубки: 8 мм

Совместимость и монтаж

Держатель фасадный 205 мм, 250 мм устанавливается на поверхность с помощью дюбелей, подходящих для бетона, кирпича или камня. Для фиксации проводника используется винтовой зажим с резьбой М8 - достаточно затянуть гайку отверткой или ключом. Убедитесь, что диаметр проводника не выходит за пределы 8–10 мм для круглых или 25 мм для плоских. Недостаточное усилие затяжки снижает контактную надежность, избыточное - повреждает металл проводника.

Безопасность и стандарты

Изделие соответствует требованиям к комплектующим для систем молниезащиты по ГОСТ Р 50571.5.54 и IEC 62305. Горячее цинкование обеспечивает долговечную защиту от коррозии в агрессивных атмосферных условиях. Сертифицировано для использования в открытых зонах с повышенной влажностью и перепадами температур.

Преимущества

• Устойчивость к коррозии благодаря горячеоцинкованному покрытию - срок службы более 25 лет в городских условиях
• Простая и проверенная конструкция: один винт, два элемента крепления - минимум деталей, максимум надежности
• Поддерживает одновременную фиксацию круглых и плоских проводников - универсальность для различных типов токоотводов
• Светло-серый цвет не контрастирует с большинством фасадов, сохраняет эстетику здания

Ограничения применения

• Не предназначены для крепления на деревянных, пластиковых или металлических поверхностях без предварительного сверления и установки дюбелей
• Не рекомендуется использовать для проводников шириной более 25 мм или диаметром более 10 мм - возможен риск деформации зажима
• Запрещено применять в качестве опоры для механически нагруженных конструкций - только для легких токоотводов
• Не подходит для внутренней прокладки - предназначен исключительно для наружного монтажа

Примеры использования

• Крепление токоотвода по углу многоэтажного офисного здания
• Фиксация проводника на фасаде частного дома с кирпичными стенами
• Установка на парапете промышленного склада с бетонным покрытием
• Соединение участков системы молниезащиты между уровнями кровли и стеной

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника заявленным значениям - даже 1 мм лишнего может помешать плотному зажиму
• Используйте дюбели длиной не менее 40 мм и диаметром 8 мм для прочного крепления в бетоне
• При использовании нескольких держателей фасадных 205 мм, 250 мм соблюдайте шаг не более 1 метра - это гарантирует равномерную нагрузку и минимальный прогиб проводника
• После монтажа проверьте герметичность соединений: винты должны быть затянуты, но не перекручены - следите за состоянием резьбы
• Артикул nd2304 из серии Jupiter совместим с другими компонентами DKC - можно комбинировать с аналогичными зажимами и кронштейнами без адаптеров
