Двухклавишный переключатель (проходной) 10AX 250В цвета алюминий S24 Harmonie | 2410397-033 Simon

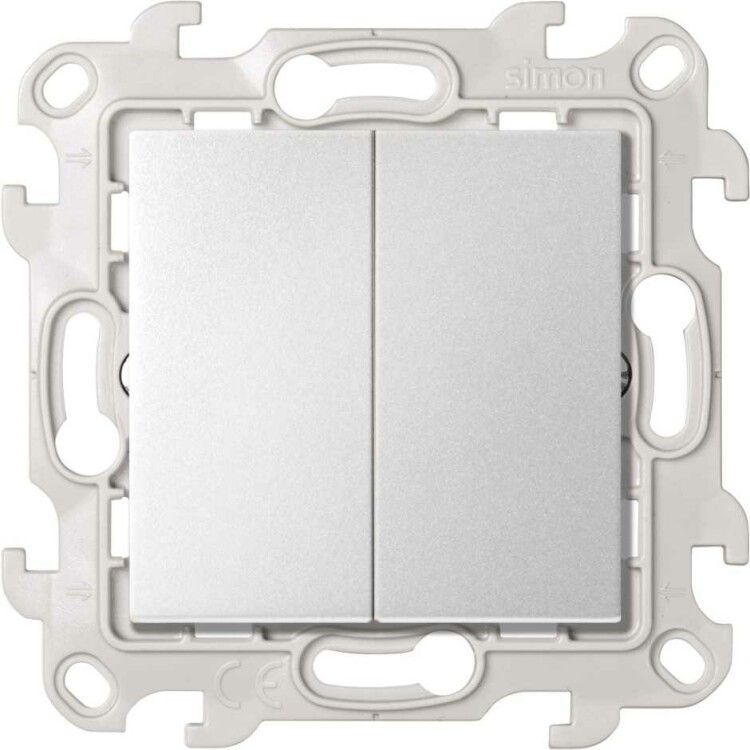

Переключатель проходной двухклавишный 10AX 250В~ алюминий S24 от Simon - устройство для управления освещением из двух мест, например, на лестнице или в длинном коридоре. Механизм с матовым алюминиевым покрытием и защелочным креплением обеспечивает надежную скрытую установку в стене. Артикул 2410397-033 относится к серия 24 и соответствует требованиям ТУ 3464-001-77313241-08.

Назначение и область применения

Переключатель проходной двухклавишный 10AX 250В~ алюминий S24 используется для управления двумя группами светильников или нагрузок из двух различных точек. Подходит для жилых помещений, офисов, общественных зданий - там, где требуется удобное включение/выключение света с разных сторон помещения: у входа и выхода из комнаты, у основания и вершины лестницы, в длинных коридорах.

Технические характеристики

• Номинальное напряжение: 250 В ~ - рассчитан на работу в бытовых сетях переменного тока
• Номинальный ток: 10 А - способен коммутировать нагрузку до 2,2 кВт (при 220 В)
• Количество клавиш: 2 - позволяет управлять двумя независимыми цепями освещения
• Способ монтажа: скрытая установка - механизм устанавливается в подрозетник, внешняя часть выравнивается со стеной
• Тип крепления: защелка - фиксация в подрозетнике происходит без винтов, что ускоряет монтаж
• Максимальное сечение кабеля: 1,5 мм2 - совместим с медными проводами этого сечения; большие сечения не допускаются
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не предназначен для влажных или пыльных сред
• Материал корпуса: термопласт - прочный, огнестойкий пластик, устойчивый к перегреву
• Покрытие: матовое алюминиевое - элегантный вид, не бликует, легко моется
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений в умеренном климате
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя

Совместимость и монтаж

Переключатель проходной двухклавишный 10AX 250В~ алюминий S24 совместим с любыми стандартными подрозетниками глубиной 40–50 мм. Крепление осуществляется через защелки - достаточно вставить механизм в отверстие и слегка надавить, пока он не щелкнет. Накладка уже в комплекте, её можно заменить на другую из серии 24 при необходимости. Для подключения используйте только одножильные или многожильные провода сечением до 1,5 мм2. Не применяйте гибкие многопроволочные кабели с большими сечениями - они не войдут в зажимы и могут вызвать нагрев.

Безопасность и стандарты

Изделие соответствует внутренним техническим условиям производителя TУ 3464-001-77313241-08. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания воды или пыли - поэтому не устанавливайте его в ванных комнатах, на улице или в сырых помещениях. Материал корпуса самозатухающий, что снижает риск распространения пламени при перегрузке.

Преимущества

• Удобная система защелочного крепления - не требует шурупов, экономит время при установке
• Матовая поверхность не царапается визуально и хорошо сочетается с другими элементами серии 24
• Две клавиши позволяют контролировать два световых контура без установки двух отдельных выключателей
• Подходит для систем проходного управления - идеальное решение для многоуровневых и протяженных пространств

Ограничения применения

• Не предназначен для работы во влажных помещениях (ванна, баня, бассейн) из-за низкой степени защиты IP20
• Запрещено использовать с нагрузкой выше 10 А - превышение может привести к оплавлению контактов
• Не совместим с кабелями сечением более 1,5 мм2 - зажимы не рассчитаны на больший диаметр
• Не рекомендован для установки в условиях постоянной запыленности или высокой влажности воздуха
• Не является выключателем с подсветкой - при отключенном состоянии клавиши не светятся

Примеры использования

• Управление светом в коридоре: один переключатель у входа, второй - у выхода
• Освещение лестницы: включение света снизу и выключение сверху
• Контроль двух зон в спальне: потолочный свет и ночники
• Управление освещением в гардеробной и смежной комнате с двух точек

Практические советы

• При монтаже проверьте, чтобы все провода были плотно затянуты в клеммах - плохой контакт вызывает нагрев
• Если вы используете проходную схему, убедитесь, что второй переключатель также является проходным - обычный выключатель не подойдет
• Выбирайте цвет накладки в соответствии с остальной фурнитурой серии 24 - алюминиевый оттенок хорошо сочетается с белыми и серебристыми рамками
• Не используйте этот переключатель в качестве обычного (одноклавишного) - он не имеет функции “выкл” в одном положении, всегда переключает между двумя состояниями
• При замене старого устройства отключите питание - даже при отключенном выключателе возможен контакт с фазой внутри подрозетника
