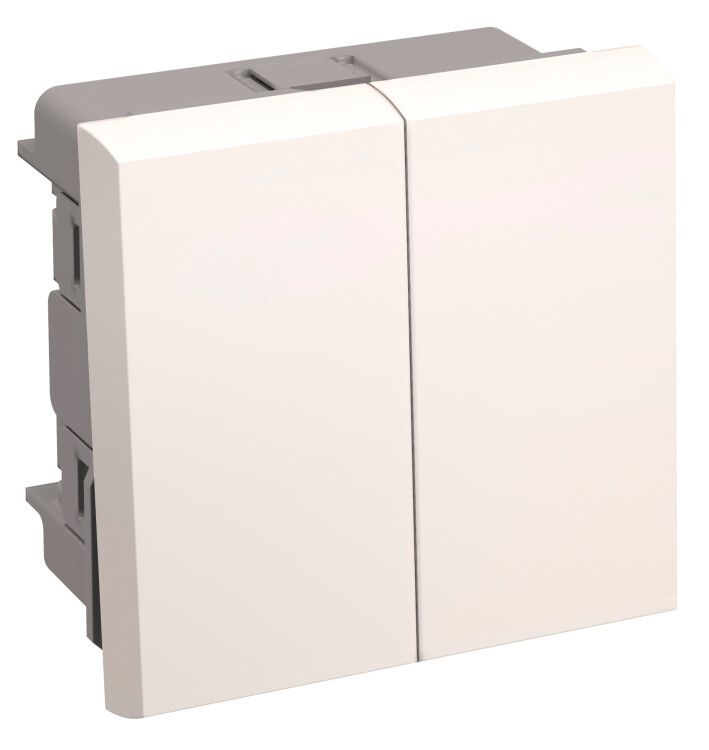

Переключатель проходной 2-кл. 2мод. 10А IP20 ВК4-22-00-П бел. PRIMER IEK CKK-40D-PD2-K01

Переключатель проходной двухклавишный на 2 модуля 10А IP20 ВК4-22-00-П белый - это надёжный элемент для управления освещением из двух мест, подходящий для скрытой установки в стандартные коробки. Продукт серии PRIMER от IEK рассчитан на долгую службу и совместим с типичными системами электромонтажа в жилых и общественных помещениях.

Назначение и область применения

Переключатель проходной двухклавишный на 2 модуля 10А IP20 ВК4-22-00-П белый используется для переключения одной электрической цепи (например, света) между двумя точками - например, у входа и выхода комнаты, в конце коридора или на лестнице. Подходит для управления группой светильников или двумя отдельными нагрузками. Устройство применяется в бытовых, офисных и административных помещениях с нормальными условиями эксплуатации. Назначен для работы в сетях переменного тока 220 В, 50 Гц.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт (например, несколько LED-светильников или одна мощная люстра).
• Номинальное напряжение: 220 В - соответствует стандартной сети в России и странах СНГ.
• Количество клавиш: 2 - каждая управляет своей цепью, что даёт возможность контролировать два отдельных участка освещения.
• Схема подключения: переключатель на 2 направления (проходной) - требует пары таких устройств для функционирования системы “два выключателя - один свет”.
• Количество модулей: 2 - занимает место 45×45 мм, что соответствует стандартному модульному шагу.
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды; подходит только для внутренней установки в сухих помещениях.
• Способ подключения: винтовые клеммы - позволяют закрепить провода сечением до 2,5 мм2.
• Количество полюсов: 1 - переключает только фазный провод, ноль и земля проходят мимо устройства.
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток.
• Отделка: глянцевая белая поверхность (цвет 9010) - легко моется, хорошо сочетается с другими изделиями серии PRIMER.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и относительной влажности до 80% при 25C.
• Нормативный документ: ТУ 2291-001-1436938-2008 - сертифицировано по российским требованиям.

Совместимость и монтаж

Переключатель проходной двухклавишный на 2 модуля 10А IP20 ВК4-22-00-П белый совместим со всеми стандартными подрозетниками глубиной более 40 мм. Монтаж осуществляется методом скрытой установки. Для сборки проходной схемы требуется ещё один такой же переключатель, установленный в другом месте. Оба устройства соединяются трёхжильным кабелем: фаза, два перекидных провода (“переброс”).

Фиксация механизма происходит за счёт распорных лапок и винтов - обеспечивает плотную посадку в коробке. Подключение проводов - только винтовое, без push-in. Максимальное сечение кабеля - 2,5 мм2. Не используйте многожильные провода без оконцовки - возможна потеря контакта.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 2291-001-1436938-2008 и имеет степень защиты IP20, что исключает риск поражения током при обычной эксплуатации. Однако, поскольку нет защиты от влаги, запрещено использовать в ванных комнатах, на балконах или других сырых зонах. Отсутствие подсветки снижает энергопотребление, но делает невозможным поиск клавиш в темноте - рекомендуется устанавливать рядом с источником общего освещения.

Преимущества

• Стандартный формат 2 модуля - легко заменяется на аналоги других брендов.
• Простая и проверенная схема подключения - подходит даже для новичков в электромонтаже.
• Долгий срок службы - 15 лет гарантирует минимальное обслуживание.
• Глянцевая отделка - не царапается, сохраняет внешний вид годами.
• Совместимость с системой PRIMER - можно комбинировать с розетками, выключателями и коробками этой же серии.

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не защищает от брызг и пара.
• Не содержит подсветки - неудобен для ночного пользования без дополнительного освещения.
• Только однополюсный - нельзя использовать для управления цепями с нулём или заземлением.
• Требуется минимум два экземпляра для полноценной работы - нельзя использовать как обычный выключатель.
• Запрещена установка вне коробок - механизм не герметичен и не предназначен для открытого монтажа без защиты.

Примеры использования

• Освещение длинного коридора - выключатели устанавливаются у обоих концов.
• Спальная комната - один выключатель у двери, второй у кровати.
• Лестница между этажами - управление светом сверху и снизу.
• Две группы светильников в одной комнате - например, основной свет и подсветка ниш, каждый канал управляется отдельной клавишей.

Практические советы

• При монтаже всегда отключайте питание - даже при использовании проходных схем есть риск попасть на фазу.
• Проверьте сечение проводов перед подключением - не превышайте 2,5 мм2, иначе контакт будет греться.
• Используйте маркировку проводов - особенно важно различать “переброс” и фазу, чтобы не спутать схему.
• Выбирайте подрозетники глубиной не менее 45 мм - механизм ВК4-22-00-П имеет глубину 36,6 мм, но нужен запас для проводов.
• Если планируете замену - учтите, что цвет 9010 (белый) совпадает с большинством изделий IEK PRIMER, поэтому визуально он гармонирует с остальной фурнитурой.
