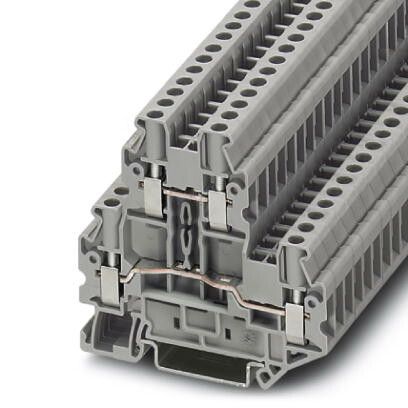

Клемма двухъярусная UTTB 4 Phoenix Contact 3044814

Клемма двухъярусная UTTB 4 от Phoenix Contact предназначена для надёжного соединения проводов в распределительных коробках и панелях управления. Эта модель позволяет уплотнить wiring на ограниченном пространстве за счёт двух уровней зажимов, сохраняя доступ к каждому контакту.

Назначение и область применения

Клемма двухъярусная UTTB 4 используется для коммутации силовых и слаботочных цепей в электрошкафах, автоматических системах и промышленном оборудовании. Подходит для фиксации однопроволочных и многожильных проводов сечением до 2,5 мм2. Часто применяется в панелях управления станков, конвейеров, систем автоматизации и освещения.

Технические характеристики

• Количество ярусов: два - верхний и нижний, каждый с собственным зажимным механизмом
• Максимальное сечение провода: 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Тип зажима: винтовой с пружинной шайбой
• Цвет корпуса: серый (стандартный цвет для промышленных клемм)
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги

Совместимость и монтаж

Клемма двухъярусная UTTB 4 монтируется на DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - достаточно совместить выступы на основании с рейкой и плотно придавить. Для подключения проводов ослабьте винт, вставьте жилу до упора, затем затяните до устойчивого сопротивления. Не перетягивайте - это повредит контактную пластину. Каждый ярус работает автономно: можно использовать один или оба уровня одновременно. Направление подвода проводов - сверху и снизу, что удобно при компактной трассировке.

Безопасность и стандарты

• Соответствует IEC/EN 60947-7-1 - стандарт для вспомогательных устройств в аппаратуре низкого напряжения
• Изоляция выполнена из материала класса UL94 V-0 - не распространяет горение
• Рабочий температурный диапазон: от –25 C до +80 C

Преимущества

• Экономия места: две группы контактов в одном модуле вместо двух отдельных клемм
• Удобство обслуживания: каждый уровень имеет отдельный винт, позволяющий работать с одним проводом без отключения других
• Высокая механическая прочность: корпус устойчив к ударным нагрузкам и вибрациям
• Чёткая маркировка: есть место для этикеток, чтобы отличать цепи

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает воздействие воды и пыли
• Запрещено применять с гибкими многожильными проводами без наконечников - возможна деформация жил и снижение надёжности контакта
• Не рекомендуется для токов выше 24 А - риск перегрева и оплавления изоляции
• Не поддерживает быстрое подключение - требуется ручное затягивание винта

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разветвление сигнала от одного входа на несколько потребителей (например, световые индикаторы и PLC-модуль)
• Объединение нулевых и заземляющих проводов в щитовой распределительной сети
• Формирование групповых соединений в системах автоматического освещения

Практические советы

• Перед установкой проверьте посадочный размер на DIN-рейке - UTTB 4 требует стандартной 35-мм рейки, не подходящей для узких профилей
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, обжатые специальным инструментом
• Не смешивайте провода разного сечения в одном ярусе - это может вызвать неравномерное давление и плохой контакт
• После монтажа потяните за каждый провод - он не должен выскальзывать
• При замене клеммы UTTB 4 от Phoenix Contact - выбирайте аналогичный артикул 3044814, чтобы гарантировать совместимость с существующей конструкцией шкафа
