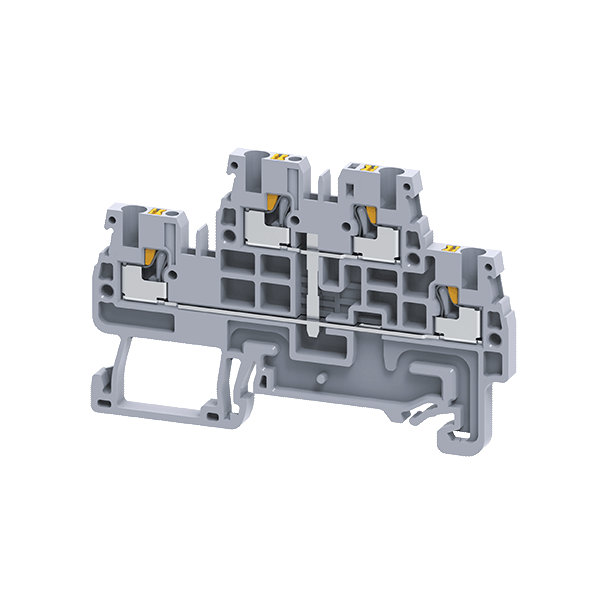

Клемма 2х-ярусная push-in 2,5 кв.мм, с перемычой OptiClip CPDL-2,5-2L-I-S-серый - 331864 КЭАЗ

Клемма 2х-ярусная push-in 2,5 кв.мм, с перемычкой OptiClip CPDL-2,5-2L-I-S серая от КЭАЗ предназначена для быстрого и надёжного соединения проводов в распределительных щитах. Эта модель сочетает компактность, высокую плотность подключений и совместимость с DIN-рейкой, что делает её удобной решением для автоматизации и слаботочных систем.

Назначение и область применения

Клемма 2х-ярусная push-in 2,5 кв.мм, с перемычкой OptiClip CPDL-2,5-2L-I-S серая используется для создания электрических соединений в распределительных шкафах и щитах. Подходит для систем автоматического управления (САУ), промышленной автоматики, освещения, контроля и измерения. Благодаря двухъярусной конструкции и встроенной перемычке, идеальна там, где требуется много точек подключения в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное сечение провода: 0,2–2,5 мм2
• Количество потенциалов: 2 (два отдельных контакта)
• Тип соединения: пружинный зажим (push-in) - без инструментов
• Количество мест подключения: 2 (по одному на ярус)
• Способ монтажа: фиксация на DIN-рейку шириной 35 мм (G-рейка)
• Положение входов: сбоку - удобно для прокладки проводов вдоль рейки
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Класс воспламеняемости: V0 - самозатухающий материал

Совместимость и монтаж

Клемма 2х-ярусная push-in 2,5 кв.мм, с перемычкой OptiClip CPDL-2,5-2L-I-S серая устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения достаточно вставить подготовленный провод (без зачистки изоляции) до упора - пружинный механизм надёжно зажимает жилу. Перемычка между ярусами уже установленна, поэтому два контакта работают как единый потенциал. Монтаж занимает несколько секунд на каждый канал.

Безопасность и стандарты

Материал корпуса соответствует классу воспламеняемости V0 - при возгорании сам затухает, снижая риск распространения пламени. Рабочий диапазон температур (-40…+85 C) гарантирует стабильную работу в условиях холодных складов, тепловых помещений и на открытых площадках. Соответствует требованиям IEC/EN 60947-7-1 для коммутирующих устройств.

Преимущества

• Две точки подключения в одном модуле - экономия места в щите
• Push-in - подключение без отвертки, гаечного ключа или других инструментов
• Встроенная перемычка - исключает необходимость вручную соединять ярусы
• Поддерживает многожильные и одножильные медные провода до 2,5 мм2
• Высокая плотность подключений: можно использовать две клеммы рядом, чтобы получить до 4 точек на один модуль
• Стандартный цвет - серый - совместим с другими элементами КЭАЗ Optima

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен выход из строя из-за окисления и плохого контакта
• Максимальное сечение - 2,5 мм2; более толстые провода (например, 4 или 6 мм2) не войдут
• Не рекомендовано применять в средах с постоянными вибрациями без дополнительной фиксации проводов
• Запрещено перегревать - превышение температуры выше +85 C может деформировать пластик и ослабить контакт

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях САУ
• Разводка сигналов 24 В DC в контроллерах PLC
• Объединение цепей питания в распределительных щитах малой мощности
• Сборка тестовых стендов и учебных лабораторий
• Замена старых винтовых клемм в модернизируемых объектах

Практические советы

• Перед подключением убедитесь, что провод имеет чистую, не повреждённую жилу - грязь или оксиды снижают надёжность контакта
• Используйте только медные провода - алюминий недопустим
• При необходимости заменить клемму - просто отщёлкните её с DIN-рейки, не требуются инструменты
• Для максимальной плотности размещения используйте пары таких клемм: одна клемма = два потенциала, две клеммы = четыре точки
• Проверьте соответствие посадочного размера: ширина клеммы рассчитана под стандартную 35-мм DIN-рейку - другие типы (например, G-рейка 15 мм) не подходят
