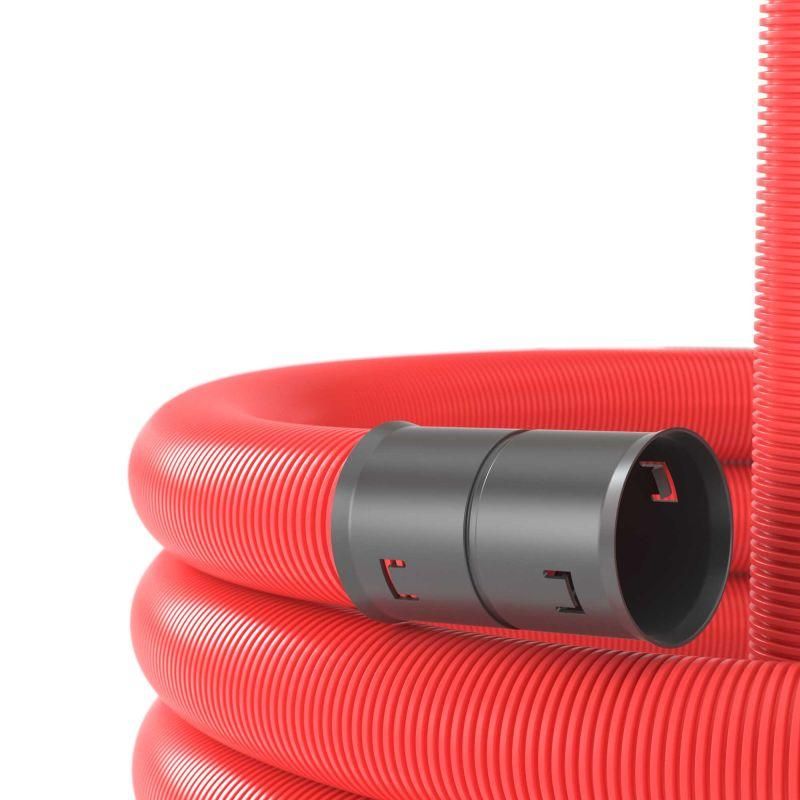

Труба двустенная ПНД гибкая SN18 500Н 40мм с протяжкой DKC (ДКС) 121940

Труба двустенная поливинилхлоридная гибкая для кабельной канализации диаметр 40 мм с протяжкой, класс прочности SN18, 500 Н, цвет красный, в бухте 50 м - это гибкий канал из полиэтилена для защиты кабелей при скрытой прокладке в земле или бетоне. Бренд DKC (ДКС) предлагает эту модель в серии Octopus с готовой протяжкой и надежной конструкцией для сложных условий монтажа.

Назначение и область применения

Труба предназначена для прокладки силовых и слаботочных кабелей в условиях, где требуется защита от механических повреждений и воздействия окружающей среды. Подходит для укладки в грунт, внутри фундаментов, плит перекрытия, дорожных насыпей и других монолитных конструкциях. Применяется в жилищном строительстве, промышленных объектах, энергообъектах и на транспорте.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 31,5 мм
• Материал: полиэтилен низкого давления (ПНД)
• Строение: двухслойная - внешняя стенка красного цвета, внутренняя - желтая
• Класс прочности: SN18
• Усилие сжатия: 500 Н
• Температурный диапазон эксплуатации: от –55 C до +90 C
• Длина одной бухты: 50 метров
• Гибкость: эластичная - позволяет проходить через изгибы радиусом более 150 мм
• Поверхность: ровная - снижает трение при протяжке кабеля
• Цвет: красный - визуальное отличие от других труб и систем

Совместимость и монтаж

Труба совместима с любыми типами кабелей - от слаботочных до силовых до 1 кВ. Комплектация каждой бухты включает стальную протяжку и соединительную муфту - это ускоряет сборку и исключает необходимость докупать аксессуары.

При монтаже важно соблюдать минимальный радиус изгиба - не менее 150 мм. Для соединения участков используйте входящую в комплект муфту; герметизация не требуется, так как труба не рассчитана на работу под давлением жидкости.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности SN18 - нормированному уровню нагрузки на сжатие для кабельных каналов. Выдерживает температурные колебания от глубоких заморозков до нагрева в бетоне во время затвердевания. Не содержит свинца и другие запрещённые вещества, безопасна для человека и экологии.

Преимущества

• Эластичность обеспечивает легкую прокладку даже в труднодоступных местах с множеством поворотов
• Двухслойная конструкция защищает кабель от механических ударов и химического воздействия
• Красный цвет внешней стенки упрощает идентификацию системы при последующих работах
• Встроенная протяжка экономит время при укладке кабеля - не нужна дополнительная оснастка
• Высокая термостойкость позволяет использовать трубу в условиях повышенных температур (например, рядом с теплотрассами или в бетоне при летнем литье)

Ограничения применения

• Не предназначен для прокладки под водой или в условиях постоянного контакта с жидкостью - не имеет герметичной защиты
• Не рекомендован для открытой прокладки на воздухе длительное время - материал чувствителен к УФ-излучению
• Не используется как элемент конструктивной несущей системы - только как защитный канал
• Не допускается применение при температурах ниже –55 C или выше +90 C - возможна потеря формы и прочности

Примеры использования

• Прокладка кабеля питания для лифтов в шахте между этажами
• Закладка в фундамент дома для вывода сети на улицу
• Установка под дорогой для прокладки светильников уличного освещения
• Монтаж сигнализационных и контрольных кабелей на заводах и в цехах с частыми ремонтными работами

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При необходимости удлинения трубы всегда используйте входящую в комплект муфту - самодельные соединения снижают надежность
• При работе в холодную погоду (ниже –20 C) согрейте бухту перед раскаткой - это предотвратит растрескивание материала
• Обязательно учитывайте внутренний диаметр 31,5 мм при выборе кабеля - максимальный наружный диаметр провода не должен превышать 28–29 мм
• Храните бухту в сухом месте, защищенном от прямых солнечных лучей - даже при наличии защитного покрытия долгое УФ-воздействие снижает срок службы
