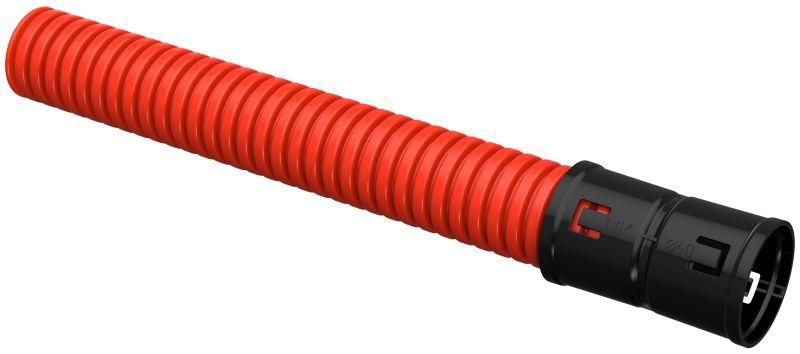

Труба гофрированная двустенная ПНД гибкая d40мм красн. (уп.25м) ELASTA IEK EA-TG22-2-2-2-040-025-K04

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) d=40мм красная (25м) от IEK предназначена для защиты кабелей в электромонтажных работах. Благодаря эластичной структуре и высокой прочности, она легко укладывается в сложных условиях, обеспечивая долгую службу - до 50 лет. Артикул ea-tg22-2-2-2-040-025-k04 соответствует серии ELASTA.

Назначение и область применения

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) d=40мм красная (25м) используется для защиты кабелей от механических повреждений, влаги, химических воздействий и перегрузок. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных линий. Часто применяется в строительстве зданий, на объектах транспортной инфраструктуры - дорожных полотнах, аэропортах, в системах ЖКХ и энергоснабжения. Красный цвет позволяет легко отличить её от других труб при обслуживании и ремонте.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 31,7 мм - достаточен для прокладки нескольких кабелей до 10–12 мм в диаметре каждый
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, не проводит ток
• Длина бухты: 25 метров - удобна для транспортировки и монтажа в одном участке
• Рабочий температурный диапазон: от –55 C до +60 C - выдерживает зимние условия и нагрев от оборудования
• Кольцевая жесткость: 450 Н - обеспечивает сопротивление деформации при нагрузках
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Форма: внешняя поверхность ребристая, внутренняя - гладкая; снижает трение при протяжке кабеля
• Наличие протяжки: да - встроенный шнур упрощает затяжку кабелей
• Срок службы: 50 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: материал распространяет горение - не предназначен для мест с повышенными требованиями к огнестойкости

Совместимость и монтаж

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) d=40мм красная (25м) совместима со всеми типами кабелей, используемых в электромонтаже: NYM, VVG, KVVP, FTP, UTP и аналогичных. Монтаж возможен в земле, внутри стен, под плитами, в каналах и коробах. Гофра легко изгибается радиусом не менее 80 мм - не требует специальных инструментов. Для фиксации используются хомуты или крепления через каждые 1–1,5 м. Учитывайте внутренний диаметр 31,7 мм - не перегружайте трубу более чем 3–4 кабелями одновременно, чтобы сохранить возможность протяжки.

Безопасность и стандарты

Труба соответствует требованиям к электроустановкам для защиты кабельных линий. Степень защиты IP40 исключает попадание твердых предметов, но не предохраняет от влаги - для открытых или влажных зон рекомендуется использовать дополнительную герметизацию. Материал не содержит свинца и фталатов, безопасен при контакте с человеком. Однако, поскольку он распространяет горение, применение в помещениях с высокими требованиями к пожарной безопасности (например, в лифтовых шахтах, детских учреждениях, больницах) допускается только при наличии огнезащитной оболочки или в рамках закрытых каналов.

Преимущества

• Высокая эластичность - легко проходит через изгибы и узкие пространства
• Удобство монтажа благодаря встроенной протяжке - экономит время при прокладке
• Устойчивость к агрессивным средам - не ржавеет, не разрушается под действием щелочей и кислот
• Долгий срок службы - 50 лет без потери свойств при правильной установке
• Легкий вес - снижает трудозатраты при транспортировке и укладке
• Ярко-красный цвет - улучшает визуальное распознавание в комплексе коммуникаций

Ограничения применения

• Не следует использовать в местах с постоянным контактом с открытым пламенем или высокими температурами выше +60 C
• Не подходит для прямой прокладки в воде или сырых грунтах без дополнительной гидроизоляции - степень защиты IP40 не предусматривает защиту от жидкостей
• Не является самозаглушающим элементом - требуется герметизация входов/выходов кабелей
• Не рекомендуется для наружной прокладки под прямыми солнечными лучами длительное время - ПНД со временем теряет эластичность при УФ-воздействии
• Запрещено применять в системах, где требуется негорючая изоляция - материал воспламеняемый

Примеры использования

• Прокладка кабеля питания к автоматическому воротам на даче
• Скрытая прокладка сетей Ethernet между этажами в частном доме
• Защита силового кабеля от распределительного щита до насосной станции
• Устройство временных линий на строительной площадке перед окончательной прокладкой
• Прокладка сигнальных линий вдоль автомобильной дороги для освещения

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 31,7 мм достаточно для ваших кабелей - лучше оставлять запас 20%
• При прокладке в земле используйте песчаную подушку и верхнюю защиту - даже прочная труба может повредиться острыми камнями
• Не растягивайте трубу слишком сильно - это снижает ее гибкость и увеличивает риск разрыва
• Для выхода кабеля из трубы используйте пластиковые вводы или муфты - так предотвращаются порезы изоляции
• При работе в холодную погоду (ниже –20 C) согрейте трубу руками или тепловым пистолетом - ПНД становится хрупким
• Артикул ea-tg22-2-2-2-040-025-k04 - выбирайте именно этот номер, если нужна труба с протяжкой и длиной 25 м от IEK серии ELASTA
