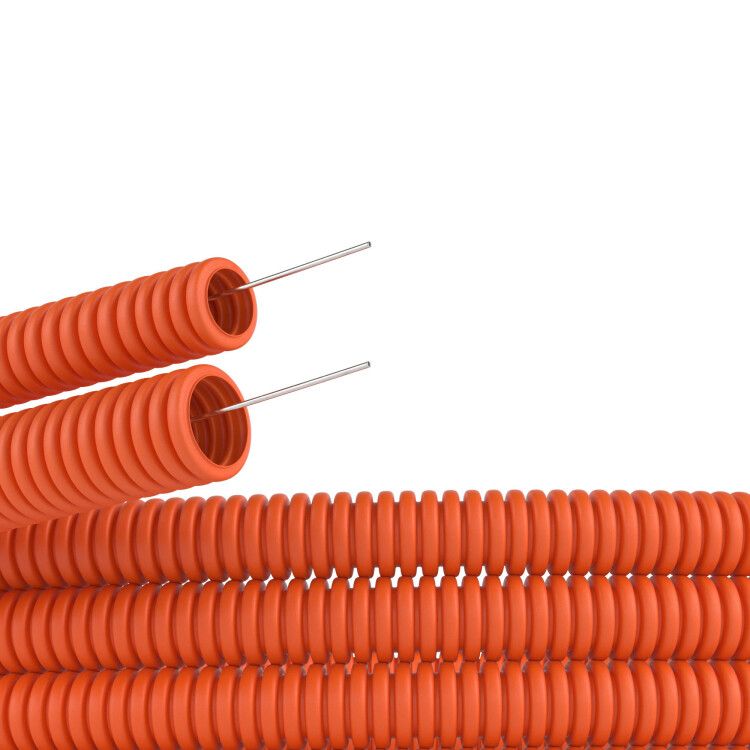

Труба гофрированная ПНД гибкая легкая d40мм с протяжкой оранж. (уп.20м) DKC 71940 ДКС

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d40 мм с протяжкой, длина 20 м, цвет оранжевый от бренда DKC (ДКС) предназначена для безопасной прокладки кабелей внутри стен, полов и других конструкций. Артикул 71940 обеспечивает совместимость со стандартными системами скрытой электромонтажной прокладки.

Назначение и область применения

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d40 мм с протяжкой, длина 20 м, цвет оранжевый используется для скрытой прокладки электрических, телефонных, компьютерных и телевизионных кабелей. Подходит для монтажа в бетонных конструкциях, штробах стен, стяжках полов и других местах, где требуется защита проводов от механических повреждений и внешних воздействий. Применяется в жилых, офисных и промышленных зданиях.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 30,7 мм
• Длина бухты: 20 метров
• Материал: полиэтилен низкого давления (ПНД)
• Степень защиты IP55: защищает от пыли и струй воды с любого направления
• Рабочая температура: от –40 C до +90 C
• Минимальный радиус изгиба: 120 мм (три диаметра трубы)
• Прочность при сжатии: 125 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: класс 2 (высокая)
• Устойчивость к УФ-излучению: да
• Маслостойкость: да
• Наличие продольного разреза: да - позволяет легко открывать и закрывать трубу при монтаже
• Цвет: оранжевый (RAL 2004)
• Не содержит галогенов
• Распространяет горение: да - не самозагасающая, требует соблюдения норм пожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d40 мм с протяжкой, длина 20 м, цвет оранжевый оснащена встроенными протяжками - стальной или пластиковой нитью, которая проходит через всю длину. Это упрощает затяжку кабелей после установки трубы. Продольный разрез позволяет раскрыть трубу без резки, что удобно при замене проводов или добавлении новых. Монтаж возможен в бетон, штукатурку, стяжку, кирпичную кладку. Для фиксации используйте хомуты или крепления с шагом не более 1–1,5 м. Не рекомендуется перегибать трубу меньше чем на 120 мм - это снижает прочность и может повредить протяжку.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Обеспечивает защиту от пыли и влаги (IP55), устойчиво к агрессивным средам, включая масла и химические вещества. Не содержит галогенов - при возгорании не выделяет токсичных паров. Однако труба распространяет горение, поэтому не применяется в местах с повышенными требованиями к пожаробезопасности (например, в лифтовых shafts, тамбурах, эвакуационных путях без дополнительной огнестойкой изоляции).

Преимущества

• Высокая гибкость - легко адаптируется к сложному контуру трассы
• Легкий вес - упрощает транспортировку и монтаж
• Широкий температурный диапазон - работает даже в холодных помещениях и рядом с нагревательными элементами
• Защита от влаги и пыли - надежна в условиях повышенной влажности
• Протяжка в комплекте - экономит время при прокладке кабелей
• Устойчивость к УФ - сохраняет целостность при краткосрочном открытом хранении
• Продольный разрез - позволяет менять кабели без демонтажа трубы

Ограничения применения

• Не предназначен для открытой прокладки под прямыми солнечными лучами длительное время - хотя устойчива к УФ, долгосрочное воздействие может вызвать хрупкость
• Не использовать в местах с риском механического повреждения острыми предметами - материал мягче металлических аналогов
• Не подходит для прокладки в канализационных или дренажных системах - не рассчитана на давление жидкостей
• Не является огнестойкой - запрещено применять в зонах с обязательными требованиями к группе горючести Г1/Г2
• Не допускается использование в качестве несущего элемента - нельзя подвешивать нагрузки на трубу

Примеры использования

• Прокладка силового кабеля в штробах стен квартиры перед оштукатуриванием
• Скрытая прокладка Ethernet-кабелей в стяжке пола офисного здания
• Запуск видеокабелей в бетонной конструкции многоквартирного дома
• Монтаж сигнализации в стенах цеха с высокой влажностью
• Обустройство коммуникационных каналов в панельных домах с предварительной подготовкой ниш

Практические советы

• Перед монтажом проверьте, чтобы протяжка была целой - потяните её рукой, чтобы убедиться, что она не порвана внутри трубы
• При использовании в бетоне - уложите трубу так, чтобы разрез был направлен вверх; это позволит легче вставить кабель после набора прочности бетона
• Для длинных участков (>10 м) используйте два человека: один заводит протяжку, второй медленно подтягивает кабель
• Не забудьте оставлять запас кабеля на ответвления - труба не должна быть натянута
• При работе при температуре ниже –15 C согрейте трубу теплом (не пламенем!) - ПНД становится менее эластичным
• Выбирайте этот тип трубы, когда нужна быстрая замена кабелей - благодаря разрезу и протяжке, ремонт занимает минимум времени
