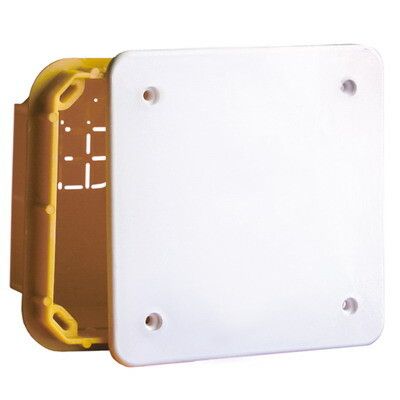

Коробка распределительная для тверд. стен. IP40. 154х98х70мм прямоугольная| 59364 | DKC ДКС

Коробка распределительная ГСИ(н) от DKC - компактное решение для разветвления кабелей в жестких основаниях, таких как бетон или кирпич. Изделие выполнено из полистирола, имеет степень защиты IP40 и предназначено для скрытой установки. Артикул 59364 соответствует серии Octopus.

Назначение и область применения

Коробка распределительная ГСИ(н) используется для безопасного соединения и ответвления электрических кабелей внутри стен. Подходит для монтажа в бетонных, каменных и других твердых конструкциях. Применяется в жилых домах, офисах, промышленных объектах и при капитальном ремонте. Не предназначена для открытой уличной или влажной среды.

Технические характеристики

• Габариты: 154×98×70 мм
• Монтажная глубина: 68,8 мм - позволяет разместить соединения без перегрузки внутреннего объема
• Материал: полистирол - легкий, химически стойкий, не поддерживающий горение
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Диапазон температур: от –25 C до +60 C - работает в холодных и теплых помещениях
• Количество входов: 10 - можно подключить до десяти кабелей через выбиваемые отверстия
• Крышка: непрозрачная, фиксируется винтами - обеспечивает герметичность и скрывает внутренние соединения
• Цвет: оранжевый - стандартизированная окраска для быстрой идентификации распределительных элементов
• Исполнение: одинарный - одна коробка, без возможности объединения с другими
• Тип ввода: преднамеренно выбиваемые отверстия - позволяют гибко определить места ввода кабеля после установки

Совместимость и монтаж

Коробка ГСИ(н) устанавливается исключительно в твердые основания: бетон, кирпич, пеноблок. Для монтажа требуется вырезать нишу подходящего размера. Кабели заводятся через выбитые отверстия - их легко проделать обычным сверлом или зубилом. Крышка закрывается винтами - не требует специальных инструментов. Нельзя использовать для поверхностного монтажа или в деревянных конструкциях. Диаметр вводов не регламентирован - подходит любая гофра или труба, которую можно протолкнуть в отверстие.

Безопасность и стандарты

Материал полистирола соответствует требованиям к самозатухающим материалам. Степень защиты IP40 соответствует ГОСТ 14254. Коробка не содержит металлических частей - исключает риск коррозии и электропроводности корпуса. Не рекомендуется использовать в местах с постоянным контактом с водой или высокой влажностью.

Преимущества

• Удобные выбиваемые отверстия - позволяют точно расположить вводы под нужные кабели
• Низкая масса и простота обработки - легко режется и монтируется даже в труднодоступных местах
• Непрозрачная крышка - скрывает соединения, снижает риск случайного доступа
• Оранжевый цвет - отличает распределительную коробку от других типов коробок (например, светлых для слаботочных систем)
• Высокая механическая прочность материала - выдерживает давление при заливке бетона

Ограничения применения

• Не подходит для установки в деревянные, пластиковые или легкие перегородки - требует жесткую основу
• IP40 не защищает от влаги - нельзя использовать в ванных, на улице, в сырых цоколях
• Нет встроенной клеммной группы - все соединения должны выполняться отдельными клеммниками или методом скрутки с изоляцией
• Один ввод - нельзя объединить несколько коробок в единую систему
• Не предназначен для силовых кабелей выше 1 кА - не рассчитана на большие токи напрямую

Примеры использования

• Разветвление освещения в квартире - от одного кабеля к нескольким точкам
• Подключение розеток в бетонной стене при переоборудовании комнаты
• Объединение кабелей в распределительном щите, спрятанном в стене
• Монтаж в новостройках при монолитной заливке - коробка остается внутри стены

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 70 мм, чтобы крышка плотно закрывалась
• Выбивайте отверстия только перед укладкой кабелей - так проще контролировать направление ввода
• Используйте кабельные зажимы или муфты внутри коробки - это предотвратит перегибы и нагрузку на соединения
• Не забудьте сделать запас длины кабеля - он должен свободно доходить до всех точек соединения
• После монтажа обязательно отметьте место коробки на плане - это упростит будущий ремонт
• Для многожильных кабелей используйте термоусадочные трубки - полистирол не обеспечивает дополнительной защиты от механических повреждений внутри
