Заглушка для JXB-ST-4 земля EKF PROxima | sak-st-4-pen

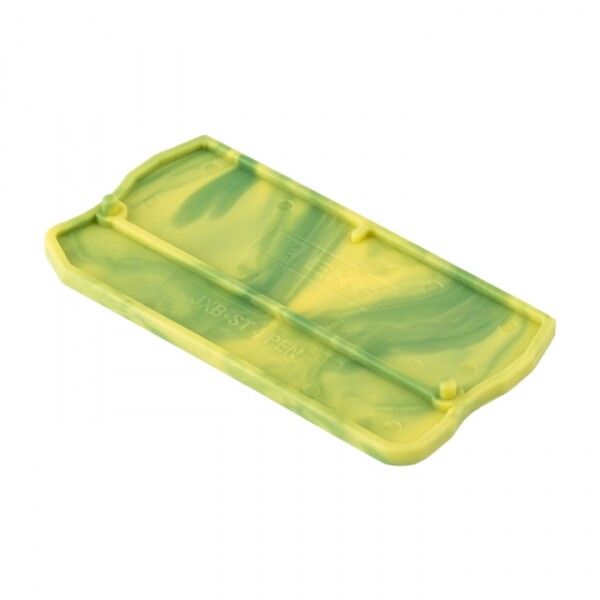

Заглушка для JXB-ST-4 земля, серия EKF PROxima, ST-4 - это торцевая заглушка, предназначенная для герметизации свободного контакта на конце клеммной колодки JXB-ST-4. Применяется в распределительных щитах с DIN-рейкой 35 мм для обеспечения безопасности и защиты от внешнего воздействия на заземляющие соединения.

Назначение и область применения

Заглушка для JXB-ST-4 земля, серия EKF PROxima, ST-4 используется исключительно с клеммными колодками серии EKF PROxima JXB-ST-4. Её задача - закрывать последний контактный вывод после установки всех проводников, чтобы предотвратить случайное прикосновение к токоведущим элементам, попадание пыли, влаги или сторонних предметов. Устанавливается на завершающей позиции клеммной колодки, когда больше не требуется подключение провода. Цвет желто-зеленый соответствует стандартному обозначению заземляющих проводников (PE).

Технические характеристики

• Тип: торцевая заглушка
• Материал: огнестойкий полиамид класса V0 - самозатухающий, не распространяет горение
• Толщина материала: 2 мм
• Цвет: желто-зеленый (соответствует требованиям IEC 60445 для заземления)
• Тип крепления: защелкивающийся - фиксируется механически в паз клеммной колодки без инструментов

Совместимость и монтаж

Заглушка для JXB-ST-4 земля, серия EKF PROxima, ST-4 совместима только с клеммными колодками JXB-ST-4 серии PROxima. Она не подходит для других моделей, даже если они имеют аналогичную форму. Монтаж выполняется вручную: заглушка плотно вставляется в крайнюю позицию клеммной колодки до характерного щелчка. Отсоединяется легким нажатием на боковые фиксаторы. Не требует инструментов, не повреждает корпус клеммы. Установка возможна только после окончательного подключения всех проводов.

Безопасность и стандарты

• Класс воспламеняемости V0 - соответствие нормам UL94, предотвращает возгорание при перегреве
• Цвет желто-зеленый - соблюдение стандарта IEC 60445 для обозначения защитного заземления (PE)
• Работает в температурном диапазоне, предусмотренном для клемм JXB-ST (–25C…+70C)

Преимущества

• Герметизирует открытые контакты - снижает риск поражения током и замыканий
• Фиксация без инструментов - экономит время при сборке щита
• Идентифицируется по цвету - сразу видно, что это заземление, не путается с фазными/нулевыми клеммами
• Устойчив к нагреву - материал V0 сохраняет целостность при аварийных ситуациях

Ограничения применения

• Не применяется с другими типами клемм - только с JXB-ST-4 серии PROxima
• Не является водонепроницаемой - не заменяет IP-защиту; не рекомендуется для открытых или влажных помещений без дополнительной защиты щита
• Не рассчитана на механическую нагрузку - нельзя использовать как опору или точку крепления
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

Загlushka для JXB-ST-4 земля, серия EKF PROxima, ST-4 применяется в:

• Щитах жилых домов - для завершения группы заземляющих проводников
• Промышленных распределительных щитах - при подключении оборудования с заземлением (станки, насосы, конвейеры)
• Объектах с высокими требованиями к безопасности - больницы, школы, лаборатории

Практические советы

• Устанавливайте заглушку всегда на последнем контакте - даже если он не используется, чтобы избежать доступа к токоведущим частям
• Проверьте перед монтажом, что клемма JXB-ST-4 именно нужной модели - другие версии (JXB-S, JXB-ST-2) не подходят
• Не используйте заглушку как временную меру - она не защищает от пыли и влаги, только от прикосновения
• При комплектации щита заказывайте запасные заглушки - они легко теряются, но необходимы для полной безопасной сборки
