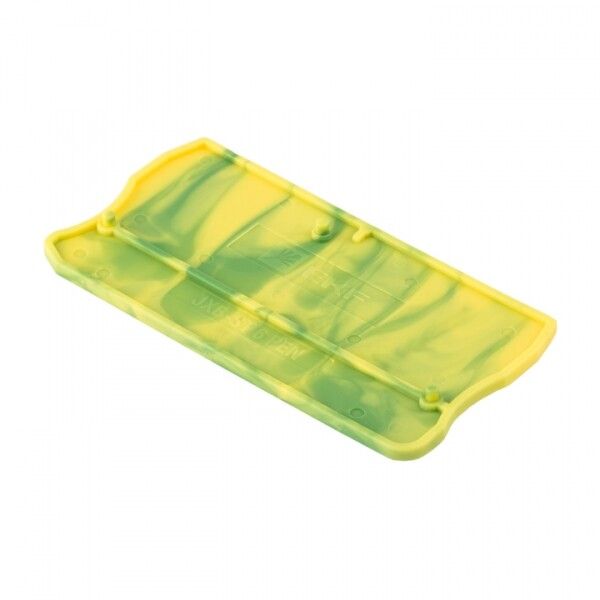

Заглушка для JXB-ST-6 земля EKF PROxima | sak-st-6-pen

Заглушка для JXB-ST-6 земля, серия PROxima, EKF - это элемент комплектации клеммных колодок JXB-ST-6, обеспечивающий безопасную изоляцию свободного контакта на конце секции. Применяется в распределительных щитах с DIN-рейкой 35 мм для завершения сборки групп заземления.

Назначение и область применения

Заглушка для JXB-ST-6 земля, серия PROxima, EKF используется исключительно для закрывания последнего контактного гнезда в ряду клемм JXB-ST-6, чтобы предотвратить случайный доступ к токоведущим частям. Устанавливается на концах секций, где больше не требуется подключение проводов. Цвет - желто-зеленый - соответствует стандартному обозначению заземляющих проводников, что упрощает визуальную идентификацию в щите. Применяется в силовых и слаботочных распределительных устройствах, особенно там, где важна четкая маркировка земляных цепей - например, в промышленных щитах, системах автоматизации, энергообъектах.

Технические характеристики

• Тип: торцевая заглушка, защелкивающаяся
• Материал: огнестойкий полиамид класса V0 - не поддерживает горение, самоугасание после удаления источника пламени
• Толщина: 2 мм - обеспечивает достаточную жесткость для надежного зацепления без деформаций
• Цвет: желто-зеленый - соответствие IEC 60446 для заземляющих проводников
• Совместима только с клеммными колодками JXB-ST-6 серии PROxima, EKF

Совместимость и монтаж

Заглушка для JXB-ST-6 земля, серия PROxima, EKF совместима только с клеммами JXB-ST-6 этой же серии. Монтируется вручную: плотно вставляется в крайнее гнездо клеммной колодки до характерного щелчка. Защелкивающийся механизм фиксирует заглушку без инструментов. Нельзя использовать с другими типами клемм - даже аналогичными по внешнему виду, так как форма и расположение защелок отличаются. После установки заглушка не подлежит демонтажу без повреждения - она рассчитана на однократное использование в рамках окончательной сборки.

Безопасность и стандарты

• Класс воспламеняемости V0 - соответствует требованиям UL 94 и IEC 60695-11-10
• Цветовое исполнение - соответствует GOST R IEC 60446 (желто-зеленый для PE)
• Рабочее напряжение: совместима с клеммами, рассчитанными на 800 В AC / 50 Гц

Преимущества

• Обеспечивает электроизоляцию открытых контактов - снижает риск поражения током и замыканий
• Ускоряет сборку щита: позволяет сразу закрыть лишние контакты без дополнительных решений
• Цветовая маркировка исключает путаницу между фазой и землей при обслуживании
• Не требует инструментов для установки - экономит время монтажа

Ограничения применения

• Не применяется для других моделей клемм - даже внутри серии PROxima (например, JXB-S или JXB-ST-10)
• Не предназначен для механической нагрузки - нельзя использовать как опору или крепление
• Не рекомендуется для установки в условиях постоянного воздействия химических растворителей или высоких температур выше +85 C
• Не является герметичным элементом - не обеспечивает IP-защиту, не заменяет корпус или крышку щита

Примеры использования

• На конце группы заземляющих клемм в щите управления насосной станцией
• В распределительном шкафу промышленного конвейера, где часть контактов остались не задействованы
• В этажных щитках многоквартирных домов при использовании JXB-ST-6 для заземления

Практические советы

• Перед установкой проверьте, что клемма JXB-ST-6 полностью заполнена нужными проводниками - заглушка устанавливается только на последний контакт
• Используйте заглушку только в паре с оригинальными клеммами EKF PROxima - сторонние аналоги могут иметь другую форму защелок
• При необходимости перенести заземляющий провод - снимите всю секцию, а не пытайтесь выдавить заглушку; это сохранит целостность механизма
• Храните заглушки в оригинальной упаковке - они легко теряются из-за малого размера
