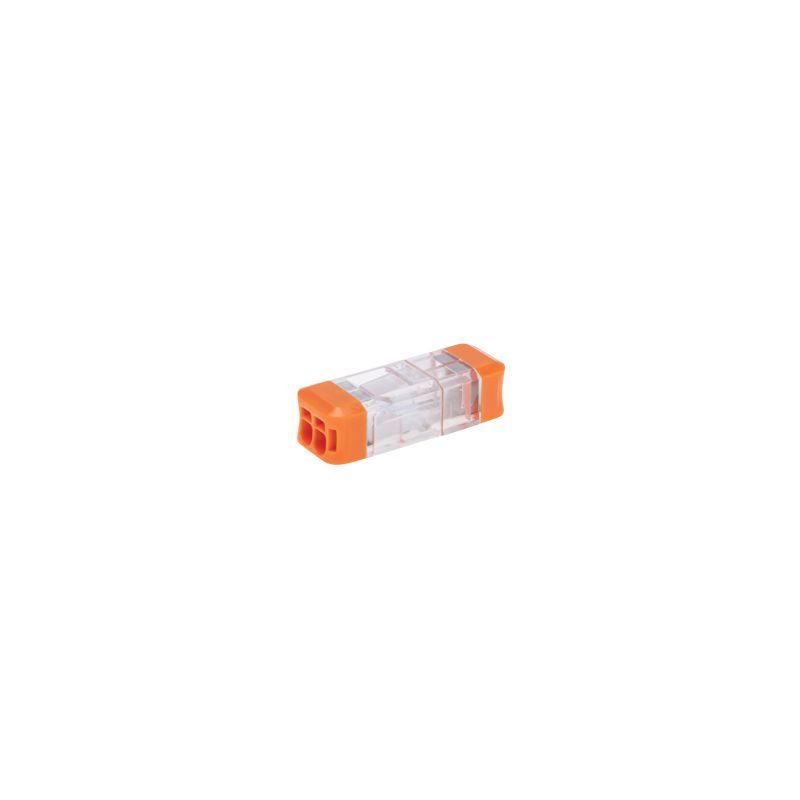

Экспресс-клемма СМК 2273-202R проходная разъемная 2 полюса 0,5-2,5мм² (50 шт/уп) | 07-5241 REXANT MEET

Экспресс-клемма СМК 2273-202R от REXANT - это проходная разъемная клемма на два полюса, предназначенная для быстрого и надежного соединения одножильных медных проводов сечением 0,5–2,5 мм2. Упаковка содержит 50 штук, что делает её удобной для массового монтажа. Артикул 07-5241 соответствует серийному решению REXANT для слаботочных и силовых цепей в ограниченном пространстве.

Назначение и область применения

Экспресс-клемма СМК 2273-202R используется для соединения медных одножильных проводов в распределительных коробках, щитах, пультах управления и других местах, где важна скорость монтажа и компактность. Подходит для систем освещения, автоматизации, сигнализации, бытовой и промышленной электропроводки. Разъемная конструкция позволяет легко отключить участок цепи без демонтажа всего узла.

Технические характеристики

• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Сечение провода: 0,5–2,5 мм2 (только одножильные)
• Количество контактов: 4 (два входа и два выхода - проходная схема)
• Длина зачистки изоляции: 12 мм
• Материал корпуса: поликарбонат, самозагасающий
• Материал контактов: луженая медь
• Цвет: прозрачный
• Рабочая температура: от –40 C до +85 C

Совместимость и монтаж

Экспресс-клемма СМК 2273-202R совместима только с жесткими одножильными медными проводниками. Многожильные, алюминиевые или гибкие провода использовать нельзя - это снижает контактное давление и повышает риск перегрева. Для монтажа зачищается 12 мм изоляции, провод вставляется до упора, зажим фиксируется пружинным механизмом. Отключение происходит легким нажатием на рычажок. Клемма не требует инструментов - достаточно рук.

Безопасность и стандарты

Корпус изготовлен из самозагасающего поликарбоната, который не поддерживает горение. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Напряжение 450 В и ток 24 А обеспечивают безопасную работу в бытовых и промышленных сетях переменного тока до 50 Гц. Прозрачный корпус позволяет визуально контролировать состояние провода и качество контакта.

Преимущества

• Ускоренный монтаж: соединение без инструментов и болтов
• Экономия места: занимает на 50% меньше объема, чем обычные пружинные клеммы
• Легкий контроль: прозрачная крышка позволяет видеть провод внутри
• Высокая надежность: луженые медные контакты устойчивы к окислению
• Широкий температурный диапазон: работает в холодных и жарких условиях

Ограничения применения

• Не допускается использование с многожильными проводами - требуется обжим наконечника
• Запрещено применение с алюминиевыми проводами
• Не предназначена для постоянной нагрузки выше 24 А
• Не рекомендовано для открытой установки вне щита или коробки - отсутствует степень защиты IP
• Не подходит для частых подключений/отключений - механическая износостойкость рассчитана на несколько десятков операций

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры
• Подключение датчиков движения и светильников в системе автоматического освещения
• Разводка сигналов между модулями ПЛК на производственной линии
• Монтаж цепей управления в шкафах с плотной компоновкой
• Замена старых клеммных колодок в старых щитах при модернизации

Практические советы

• Перед вставкой провода всегда проверяйте длину зачистки - 12 мм точно соответствуют глубине контакта. Коротко зачищенный провод не будет надежно зажат.
• Используйте только новые клеммы. Повторное использование после отключения снижает усилие зажима.
• При групповой установке в щите оставляйте минимальный зазор 5 мм между соседними клеммами для лучшего теплоотвода.
• Для проводов сечением менее 1 мм2 используйте осторожность - они могут выскочить при недостаточно точной вставке.
• Артикул 07-5241 и модель Экспресс-клемма СМК 2273-202R от REXANT часто используются в одном проекте - закупайте сразу партиями по 50 шт., чтобы избежать перебоя в работе.
