Экспресс-клемма СМК 773-174 с пастой, 4-проводная 0,75-6 мм² (50 шт/уп) | 07-5279 REXANT MEET

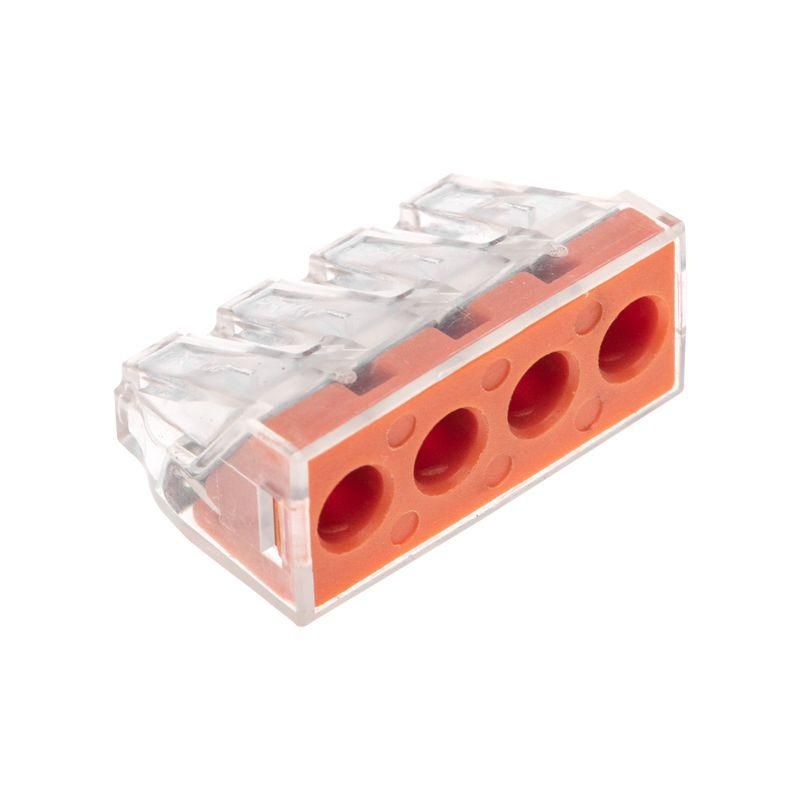

Экспресс-клемма СМК 773-174 с пастой от REXANT - компактное четырёхполюсное устройство для быстрого и надёжного соединения одножильных медных проводников сечением 0,75–6 мм2. Подходит для плотной укладки в распределительных коробках, щитах и на оборудовании, где важна экономия места. Артикул 07-5279 рассчитан на промышленную и жилищно-коммунальную эксплуатацию.

Назначение и область применения

Экспресс-клемма СМК 773-174 с пастой используется для создания разъёмных соединений между одножильными проводниками без необходимости зажима винтами. Применяется в распределительных щитах, пультах управления, светильниках, насосных станциях, системах автоматизации и других местах, где требуется частый доступ к соединениям или ограниченное пространство. Особенно эффективна там, где невозможно использовать классические болтовые клеммы.

Технические характеристики

• Количество контактов: 4
• Номинальное сечение провода: 0,75–6 мм2 (для каждого канала)
• Номинальный ток: 41 А
• Номинальное напряжение: 400 В
• Материал контактов: лужённая медь
• Материал корпуса: полиамид 66 (не поддерживающий горение)
• Цвет корпуса: прозрачный
• Длина зачистки изоляции: 12 мм
• Рабочий температурный диапазон: –40…+85 C
• Комплектация: одна клемма с термостойкой антикоррозийной пастой внутри

Совместимость и монтаж

Экспресс-клемма СМК 773-174 совместима исключительно с одножильными медными проводами. Для многожильных проводов необходимо предварительно запрессовать наконечники. Монтаж выполняется в три шага:

1. Зачистить изоляцию с провода на 12 мм.
2. Вставить провод в соответствующий канал до упора - механизм фиксируется автоматически.
3. Убедиться, что провод полностью вошёл - проверить через прозрачный корпус.

Не требуют инструментов. Каждый канал работает автономно - повреждение одного не влияет на остальные. Установка возможна даже в труднодоступных местах благодаря миниатюрным габаритам.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала (UL94 V-0), что снижает риск распространения пламени при перегреве. Номинальное напряжение 400 В и ток 41 А обеспечивают безопасную работу в сетях переменного тока до 50 Гц. Соответствует требованиям IEC 60947-7-1 для коммутационных элементов. Лужёные контакты предотвращают оксидирование и увеличивают срок службы соединения.

Преимущества

• Экономия до 50% места по сравнению с обычными пружинными клеммами - идеальна для плотной сборки щитов.
• Прозрачный корпус позволяет контролировать глубину входа провода и целостность соединения без вскрытия.
• Яркая цветовая метка на каждом канале ускоряет идентификацию по числу проводов - особенно важно при обслуживании сложных цепей.
• Интегрированная паста защищает от коррозии и улучшает теплопроводность - продлевает жизнь соединения в условиях повышенной влажности.
• Высокая механическая прочность корпуса выдерживает вибрации и удары - подходит для оборудования на объектах ЖКХ и производства.

Ограничения применения

• Не многожильные провода без наконечников - попытки вставки осыпающихся жил вызывают плохой контакт.
• Не рекомендовано использование в средах с постоянным воздействием масла, растворителей или агрессивных химических веществ - материал корпуса не предназначен для таких условий.
• Не следует применять в цепях с импульсными нагрузками выше 41 А - возможен перегрев и деформация контактов.
• Работает только с проводами одинакового сечения в рамках допустимых значений; смешивание 0,75 мм2 и 6 мм2 в одном блоке недопустимо.

Примеры использования

• Подключение освещения в многоэтажном доме - замена старых клеммных колодок в этажных щитах.
• Сборка панели управления станка - быстрая замена проводов при ремонте без демонтажа всей системы.
• Монтаж датчиков и исполнительных механизмов на конвейере - компактность позволяет размещать клеммы рядом с другими элементами.
• Обслуживание систем отопления и вентиляции - надёжное соединение в сыром помещении благодаря пасте и герметичному корпусу.

Практические советы

• Перед установкой всегда зачищайте провод точно на 12 мм - меньше не обеспечит надёжный контакт, больше может повредить внутренний механизм.
• Проверьте, чтобы все четыре провода были одной марки и сечения - смешивание типов проводов может привести к нагреву и выходу из строя.
• При работе в холоде (ниже –20 C) согрейте клемму руками перед вставкой провода - пластик становится более хрупким.
• Артикул 07-5279 выпускается упаковками по 50 штук - оптимально закупать сразу несколько упаковок для крупных проектов, так как цена за единицу выгоднее при больших партиях.
• Не используйте инструменты для принудительного вдавливания провода - достаточно легкого давления пальца.
