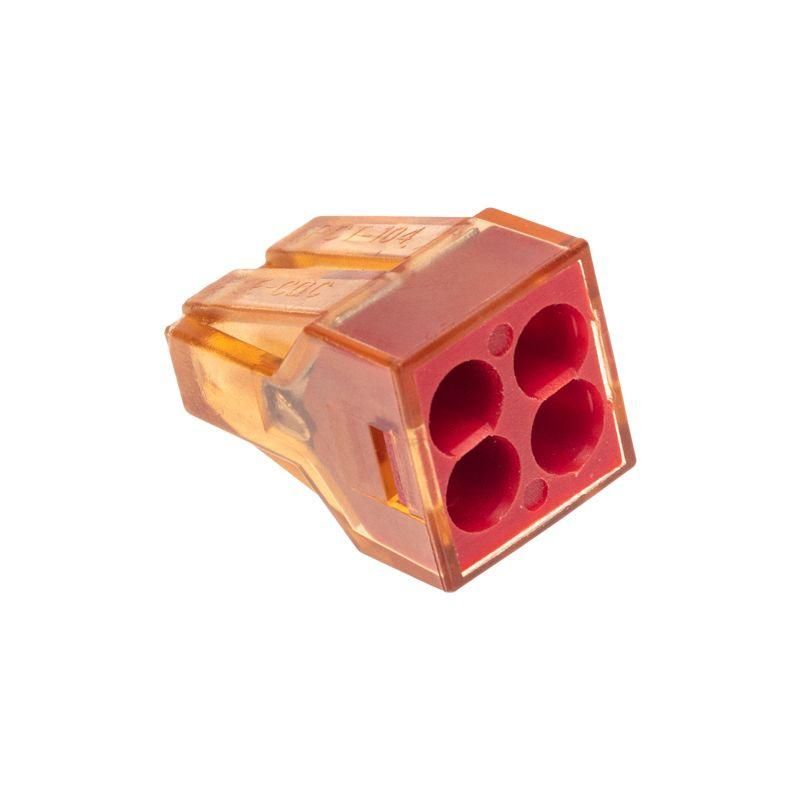

Экспресс-клемма СМК 773-604 с пастой, 4-проводная 0,75-4 мм² (50 шт/уп) | 07-5275 REXANT MEET

Экспресс-клемма СМК 773-604 с пастой от REXANT - компактное четырёхпроводное устройство для быстрого и надёжного соединения медных одножильных проводников сечением 0,75–4 мм2. Благодаря встроенной контактной пасте и пружинному зажиму, Экспресс-клемма СМК 773-604 идеально подходит для плотной укладки в распределительных коробках, щитах и на оборудовании, где важна экономия места.

Назначение и область применения

Экспресс-клемма СМК 773-604 используется для соединения одножильных медных проводов в электрических цепях постоянного и переменного тока. Применяется в жилых, коммерческих и промышленных объектах: в распределительных щитах, на пультах управления, в системах освещения, автоматизации и на станках. Подходит для замены болтовых соединений там, где требуется скорость монтажа и минимизация габаритов.

Технические характеристики

• Номинальное сечение провода: 0,75–4 мм2 (только одножильные)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество контактов: 4
• Длина зачистки изоляции: 12 мм
• Материал корпуса: полиамид 66 (самозагасающий, не поддерживает горение)
• Контакты: лужённая медь
• Цвет корпуса: прозрачный
• Рабочий температурный диапазон: –40…+85 C
• Наличие контактной пасты: да (предотвращает окисление и снижает переходное сопротивление)
• Упаковка: 50 штук в упаковке

Совместимость и монтаж

Экспресс-клемма СМК 773-604 совместима только с одножильными медными проводниками. Для алюминиевых проводов использовать нельзя - даже если производитель указывает обратное, это противоречит нормам безопасности и может вызвать перегрев. Монтаж выполняется в три шага:

1. Зачистите изоляцию провода точно на 12 мм - меньше или больше повредит контакт.
2. Откройте зажим, нажав на рычаг.
3. Вставьте провод до упора и отпустите рычаг - он фиксируется автоматически.

Не используйте инструменты для затяжки - усилие регулируется конструкцией. Каждый канал работает автономно, поэтому можно подключить 1–4 провода.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида 66, соответствующего требованиям UL94 V-0. Номинальные значения тока и напряжения обеспечивают безопасную работу в сетях до 400 В. Однако Экспресс-клемма СМК 773-604 не имеет сертификата IP - не предназначена для открытого монтажа во влажных средах или на улице.

Преимущества

• Экономия до 50% места по сравнению с обычными пружинными клеммами - идеальна для плотных щитов.
• Прозрачный корпус позволяет визуально контролировать глубину ввода провода и целостность соединения.
• Встроенная контактная паста продлевает срок службы соединения, особенно в условиях перепадов температуры.
• Быстрая установка без инструментов - снижает время монтажа и риск ошибок.
• Яркая маркировка на корпусе помогает отличать количество контактов при сборке.

Ограничения применения

• Не допускается использование с многожильными проводами - возможен разрыв контакта при вибрациях.
• Не применяйте для алюминиевых проводов - риск нагрева и выхода из строя.
• Не предназначен для внешней установки - отсутствует защита от пыли и влаги (IP00).
• Не рекомендуется для цепей с частыми включениями/выключениями или импульсными нагрузками выше 32 А.
• Не подлежит демонтажу без повреждения - после извлечения провода контакт теряет герметичность.

Примеры использования

• Подключение светильников в распределительной коробке квартиры.
• Соединение проводов от датчиков и исполнительных механизмов в панели управления станком.
• Объединение фазных проводов перед входом в автоматический выключатель.
• Монтаж в тесном шкафу с ограниченным пространством - например, в модульных щитах.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкий (менее 0,75 мм2) может выпасть, слишком толстый (более 4 мм2) не войдёт.
• Используйте только зачищенные провода без следов окисления - паста не восстанавливает плохой контакт.
• При групповой установке в щите оставляйте минимальный зазор между клеммами - они не должны соприкасаться друг с другом.
• Для долговечности не перегружайте каждую клемму близко к предельным 32 А - лучше работать с запасом 20–25 %.
• Артикул 07-5275 - оптимальный выбор для массового монтажа, так как упаковка содержит 50 штук - хватает на крупные проекты.
