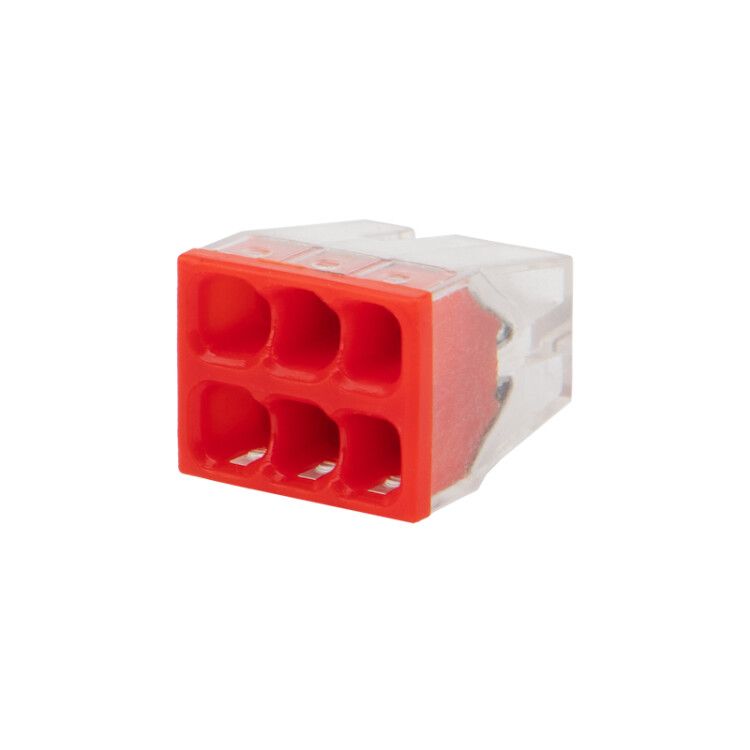

Экспресс-клемма строительно-монтажная СМК 2273-206 6-проводная 0.5-2.5кв.мм прозр. (уп.100шт) Rexant 07-3209 MEET

Экспресс-клемма СМК 2273-206 от REXANT - компактное решение для быстрого и надежного соединения одножильных проводников сечением 0,14–3 мм2. Прозрачный корпус позволяет контролировать качество соединения, а 6-проводная конструкция идеально подходит для плотной коммутации в распределительных коробках, щитах и на оборудовании. Артикулы etm07-3209 и 07-3209 соответствуют одной модели.

Назначение и область применения

Экспресс-клемма СМК 2273-206 используется для соединения медных и алюминиевых одножильных проводников в электроустановках, где важна скорость монтажа и ограниченное пространство. Подходит для внутренней проводки, сборки силовых щитов, управления станками, освещением, систем автоматизации и других задач, требующих частых переподключений или замены участков цепи.

Технические характеристики

• Количество зажимов: 6
• Сечение провода: 0,14–3 мм2 (для одножильных проводников)
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (не поддерживающий горение)
• Контакты: луженая медь
• Цвет: прозрачный
• Глубина зачистки изоляции: 11 мм
• Рабочий температурный диапазон: –40…+85 C
• Покрытие контактов: без дополнительного покрытия (лужение уже учтено)

Совместимость и монтаж

Клемма совместима исключительно с одножильными проводниками - многожильные использовать нельзя. Для установки необходимо:

1. Зачистить изоляцию провода точно на 11 мм;
2. Вставить провод в нужный канал до упора;
3. Не требуется инструмент - контакт фиксируется пружинным механизмом.

Устанавливается прямо в распределительную коробку или на DIN-рейку через специальные выступы на корпусе. Каждый канал работает автономно - повреждение одного не влияет на остальные.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида, что снижает риск распространения пламени при перегреве. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 230/400 В. Соответствует требованиям безопасности для внутри помещений, однако не предназначен для открытой уличной эксплуатации.

Преимущества

• Экономия до 50% места по сравнению с обычными пружинными клеммами;
• Прозрачный корпус - возможность визуального контроля наличия и состояния провода;
• Яркая цветовая маркировка - легко отличить количество контактов при массовой установке;
• Быстрая установка без инструментов - снижает время монтажа;
• Устойчивость к широкому диапазону температур - надежна даже в холодных помещениях или рядом с нагревательными элементами;
• Подходит как для меди, так и для алюминия - универсальность в работе с разными типами проводов.

Ограничения применения

• Не допускается использование с многожильными проводами - возможен плохой контакт и перегрев;
• Не рекомендовано применение во внешних условиях без защиты от влаги и механических воздействий - IP-класс не указан, значит, герметизация отсутствует;
• Не следует использовать в средах с постоянными вибрациями без дополнительной фиксации - хотя контакт прочный, длительная нагрузка может вызвать ослабление;
• Максимальное сечение - 3 мм2; более толстые провода не войдут ни в один канал.

Примеры использования

• Подключение светильников в потолочном пространстве с жесткими габаритами;
• Сборка группового автомата в этажном щите - вместо нескольких перемычек одна клемма решает задачу;
• Подключение датчиков и исполнительных устройств на производственной линии;
• Переделка старой проводки в квартире - особенно там, где мало места между стеной и коробкой;
• Изготовление переходных плат для оборудования с множеством входящих проводов.

Практические советы

• Всегда проверяйте глубину зачистки - меньше 11 мм может не достать до контакта, больше - увеличит риск замыкания между соседними каналами;
• Если используете алюминиевые провода, предварительно слегка протяните их вручную перед вставкой - это повысит надежность контакта;
• При большом числе клемм на одном месте лучше собирать группы по цветовым меткам - это ускоряет диагностику и обслуживание;
• Не затягивайте провода инструментом - они фиксируются только усилием вставления;
• Храните в сухом месте - хоть материал и не боится влаги, попадание воды в каналы может вызвать оксидацию контактов.
