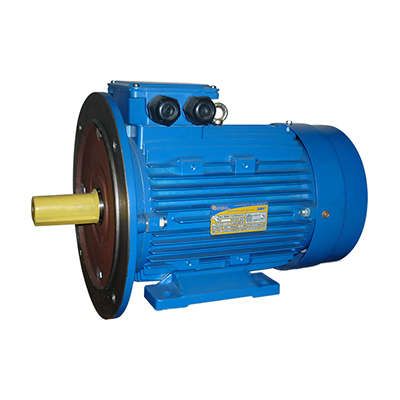

Электродвигатель (5АИ) 112 МА6 3,0кВт 1000 об./мин. IM 2081 (комби) | 01.01.213629 Элком ОРЛАН

Электродвигатель 5АИ 112 МА6 3,0кВт 1000 об./мин. IM 2081 - трёхфазный асинхронный двигатель общего назначения с короткозамкнутым ротором, предназначенный для постоянной нагрузки в промышленном оборудовании. Бренд Элком выпускает эту модель в рамках унифицированной серии 5АИ, совместимой с популярными аналогами типа АИР и 4А. Артикул 01.01.213629 соответствует стандартному исполнению B35.

Назначение и область применения

Электродвигатель 5АИ 112 МА6 3,0кВт 1000 об./мин. IM 2081 предназначен для длительной работы в стационарных системах с равномерной механической нагрузкой. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого грузоподъёмного оборудования. Рассчитан на работу в условиях умеренного климата, где температура окружающей среды не выходит за пределы –45…+40 C.

Технические характеристики

• Мощность: 3 кВт (номинальная, при работе в режиме S1)
• Напряжение: 220/380 В - возможна работа как в звезде, так и в треугольнике
• Частота: 50 Гц, переменный ток (трёхфазный)
• Частота вращения: 1000 об/мин (при 6 полюсах)
• Ток: 7,3 А при 380 В
• КПД: 81%
• Коэффициент мощности (cos φ): 0,77
• Высота оси вращения: 112 мм
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Исполнение: B35 - монтаж на основание с фланцевым креплением
• Монтажное исполнение: IM2081 - то же самое, что B35; сочетает опорную раму и фланец
• Климатическое исполнение: У2 - для умеренных климатических зон с контролируемой влажностью
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 112 МА6 3,0кВт 1000 об./мин. IM 2081 имеет стандартизированную посадку по валу и креплению, что обеспечивает взаимозаменяемость с двигателями серий АИР, 4А, 5А и другими моделями, соответствующими ГОСТ. Для установки требуется базовая площадка с отверстиями под крепёж (по фланцу и основанию). Диаметр вала - 32 мм (стандарт для этого корпуса). Кабельный вход выполнен через боковой кожух - подключение осуществляется к клеммной коробке. Обязательно соблюдать правильное соединение обмоток: при напряжении 380 В - “звезда”, при 220 В - “треугольник”.

Безопасность и стандарты

Электродвигатель 5АИ 112 МА6 3,0кВт 1000 об./мин. IM 2081 соответствует требованиям ГОСТ Р 51689-2000 и международным нормам IEC 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, включая открытые площадки под навесом. Наличие термозащиты не предусмотрено - её необходимо устанавливать дополнительно при использовании в критичных циклах нагрева.

Преимущества

• Высокая надёжность благодаря закрытому исполнению и проверенной конструкции серии 5АИ
• Широкая совместимость с существующими приводами и механизмами
• Поддержка двух вариантов подключения (220/380 В) - удобство при адаптации к сетям
• Долгий срок службы при соблюдении условий эксплуатации
• Возможность доработки для частотного регулирования - можно заменить на частотный преобразователь без переделки двигателя

Ограничения применения

• Не предназначен для работы в агрессивных средах (например, химически активные пары, солёная морская воздушная среда)
• Не рассчитан на частые пуски или перегрузки - допустим только режим S1 (продолжительный)
• Отсутствие внутренней тепловой защиты требует внешнего контроля температуры
• Низкий коэффициент мощности (0,77) может потребовать компенсацию реактивной мощности в крупных системах
• Не рекомендован для использования ниже –45 C или выше +40 C без специальных мер

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники с постоянной скоростью
• Конвейеры на пищевых и логистических производствах
• Оборудование для переработки материалов - дробилки, смесители

Практические советы

• При замене старого двигателя сверьте высоту оси (112 мм), длину вала и тип крепления (IM2081/B35)
• Для работы с частотным преобразователем убедитесь, что двигатель был доработан - указана возможность такой модификации
• Проверьте соответствие сечения кабеля: для 7,3 А при 380 В достаточно медного провода 2,5–4 мм2
• Не забудьте про заземление - обязательно для всех двигателей с IP55
• При первом запуске после монтажа проверьте направление вращения - при необходимости поменяйте местами две фазы
• Регулярно очищайте поверхность от пыли - даже при IP55 грязь может снижать теплоотвод
