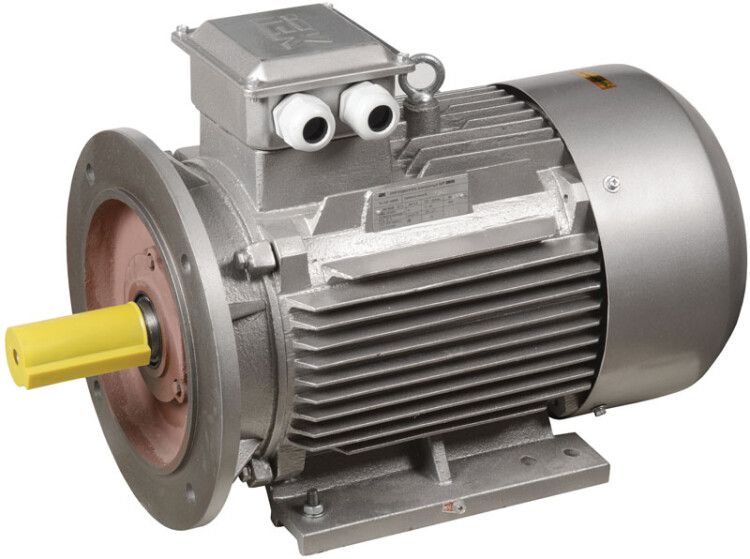

Электродвигатель АИР DRIVE 3ф 112MB6 220/380В 4кВт 1000об/мин 2081 IEK DRV112-B6-004-0-1020

Электродвигатель трехфазный АИР 112MB6 380В/220В 4кВт 1000об/мин DRIVE от IEK (ИЭК) - надёжный асинхронный двигатель с монтажным исполнением IM2081, предназначенный для постоянной работы на промышленном оборудовании. Артикул drv112-b6-004-0-1020 соответствует сериям DRIVE и ONI, обеспечивает стабильную работу при напряжении 380/220 В и частоте 50 Гц.

Назначение и область применения

Электродвигатель трехфазный АИР 112MB6 380В/220В 4кВт 1000об/мин DRIVE используется там, где требуется устойчивый крутящий момент при средней скорости вращения. Подходит для оборудования с постоянной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, смесители, станки с ЧПУ, затворы и задвижки. Применяется в обрабатывающей промышленности, ЖКХ, строительстве и энергетике.

Технические характеристики

• Мощность: 4 кВт - достаточна для большинства средних промышленных задач
• Напряжение: 380/220 В - работает в двух схемах соединения обмоток (звезда/треугольник)
• Частота вращения: 1000 об/мин - определяется количеством полюсов (6)
• Частота сети: 50 Гц - совместим с сетями России и стран СНГ
• Номинальный ток: 16.97 А (при 380 В) / 9.82 А (при 220 В) - для правильного выбора автоматов и кабелей
• КПД: 81% - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0.77 - требует компенсации реактивной мощности в крупных системах
• Высота оси вращения: 112 мм - стандартный габарит для монтажа на рамы и основания
• Тип подшипника: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от -45C до +40C
• Монтажное исполнение: IM2081 - горизонтальная установка с двумя лапами и фланцевым креплением
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям безопасности
• Гарантия: 36 месяцев

Совместимость и монтаж

Электродвигатель трехфазный АИР 112MB6 380В/220В 4кВт 1000об/мин DRIVE имеет фланец и две лапы, что позволяет закрепить его как на раме, так и непосредственно на приводимом устройстве. Для подключения используйте кабель сечением не менее 4 мм2 (для 380 В) и автоматический выключатель с номиналом 25–32 А. Обязательно проверьте соответствие посадочных размеров: диаметр вала - 28 мм, длина вала - 60 мм. Монтаж выполняйте на ровной поверхности, исключающей вибрацию. При подключении к сети 220 В переключите обмотки из звезды в треугольник - иначе двигатель не развьёт полную мощность.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в условиях повышенной запылённости и влажности. Климатическое исполнение У2 гарантирует работоспособность при экстремальных температурах. Наличие шариковых подшипников снижает риск внезапного отказа. Не допускается работа при перегрузках свыше 110% от номинала более 1 часа - это сокращает срок службы обмоток.

Преимущества

• Двухдиапазонная работа (380/220 В) - возможность подключения в любых сетях
• Высокая степень защиты IP55 - подходит для цехов, открытых площадок, наружных установок
• Надёжные шариковые подшипники - минимальное обслуживание, длительный срок службы
• Соответствие ГОСТ - гарантированная совместимость с российскими системами управления и кабелями
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для частотного регулирования - при работе через частотный преобразователь возможен перегрев обмоток
• Не рекомендован для частых пусков (более 4–5 раз в час) - повышается тепловая нагрузка на изоляцию
• Запрещена работа при температуре ниже -45C - материал изоляции теряет эластичность
• Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• При питании от однофазной сети двигатель не запустится - необходим трёхфазный источник

Примеры использования

• Насосная станция водоснабжения - постоянная нагрузка, высокая влажность
• Ленточный конвейер на пищевом производстве - требует IP55 и стабильной скорости
• Вентиляционная установка в цеху - сочетание мощности 4 кВт и низкой частоты вращения идеально подходят
• Смеситель бетона - устойчивый крутящий момент при старте и работе под нагрузкой
• Автоматическая система затворов в канализационных коллекторах - надёжность и защита от пыли критичны

Практические советы

• Перед первым запуском проверьте вращение вала - при необходимости поменяйте местами два провода фазы
• При подключении к сети 220 В обязательно переключите обмотки в треугольник - иначе двигатель будет работать на 30–40% меньше мощности
• Обеспечьте свободный доступ к клеммной коробке для обслуживания - она расположена сверху корпуса
• Проверяйте температуру корпуса каждые 2–3 месяца - если выше 80C, проверьте вентиляцию и нагрузку
• При замене двигателя убедитесь, что новый аналог имеет такое же монтажное исполнение IM2081 - иначе потребуется переделка крепления
• Для систем с частыми пусками используйте мягкий пуск или частотный преобразователь - продлит жизнь двигателю
