Электродвигатель (5АИ) 112 МВ6 4,0кВт 1000 об./мин. IM 1081 (лапы) | 01.01.213716 Элком ОРЛАН

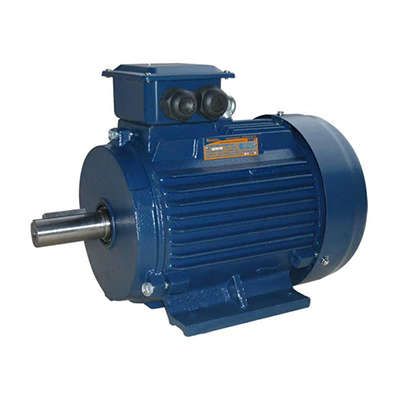

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 1081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на непрерывную работу в промышленных условиях. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213716 соответствует стандартизированному исполнению B3 и IP55.

Назначение и область применения

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 1081 предназначен для привода механизмов, требующих устойчивой работы при постоянной нагрузке. Применяется в системах с высокой надёжностью: насосах, вентиляционных установках, конвейерах, лебёдках, компрессорах и другом грузоподъёмном оборудовании. Рассчитан на длительный режим работы S1 - то есть может работать без перерыва при номинальной нагрузке.

Технические характеристики

• Мощность: 4 кВт - достаточна для средних промышленных задач
• Напряжение: 380 В - стандартное для трёхфазной сети в России
• Частота: 50 Гц - совместим с сетями стран СНГ
• Количество фаз: 3 - требует подключения через трёхфазный источник питания
• Частота вращения: 1000 об./мин - оптимальна для медленных, но мощных приводов
• Количество полюсов: 6 - обеспечивает низкую скорость вращения без сложных редукторов
• Высота оси вращения: 112 мм - стандартный размер для крепления на раму или основание
• КПД: 82 % - эффективное преобразование электроэнергии в механическую
• Номинальный ток: 9,6 А - используется для выбора автоматических выключателей и кабеля
• Коэффициент мощности: 0,81 - показывает близость к идеальной нагрузке, снижает потери в сети
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1081 - аналогично B3, указывает на тип крепления по международным нормам
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, подходит для умеренного климата с возможными зимними холодами
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 1081 совместим со всеми устройствами, использующими двигатели серии 5АИ, АИР, 4А, 5А и им подобные. Крепление осуществляется на лапах (B3 / IM1081) - требуется жёсткая, ровная поверхность с отверстиями под болты M12. Диаметр вала - стандартный для этой серии, обычно 32 мм; проверьте посадочные размеры перед установкой. Для подключения используйте кабель сечением не менее 4 мм2 (медный) и автоматический выключатель на 16–20 А. Обязательно заземлите корпус.

Безопасность и стандарты

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 1081 соответствует ГОСТ Р 51689-2000, ГОСТ 31606-2012 и МЭК 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной влажностью, пылью или при периодическом мытье оборудования. Сертифицирован для работы в условиях, где допускаются кратковременные воздействия воды под давлением - например, на мойках или в цехах с технологическими брызгами.

Преимущества

• Высокая надёжность благодаря закрытому исполнению и качественной изоляции
• Низкий уровень шума и вибраций по сравнению с более старыми моделями
• Широкая взаимозаменяемость с популярными сериями (АИР, 4А, 5А) - легко заменить при ремонте
• Поддержка доработки для частотного регулирования - можно адаптировать под системы с ЧРП
• Оптимальный баланс цены, мощности и долговечности для промышленного сегмента

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - отсутствует специальная защита корпуса
• Не рекомендован для частых пусков/остановок - может перегреваться при режиме S3/S4
• Требует стабильного трёхфазного напряжения; при перекосе фаз возможен выход из строя
• Не имеет встроенного тормоза - для остановки под нагрузкой нужен внешний тормозной механизм
• При температурах ниже -45 C возможны проблемы с запуском - требуется предварительный прогрев

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляторы в промышленных воздуховодах и системах вентиляции
• Лебёдки и подъёмники на складах и производственных площадках
• Конвейеры в пищевой, химической и деревообрабатывающей промышленности
• Центробежные компрессоры и воздушные насосы

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызовет вращение в противоположную сторону
• При использовании с частотным преобразователем убедитесь, что двигатель доработан для этого - указано в “Дополнительной информации”
• Проверяйте затяжку крепёжных болтов каждые 500 часов работы - вибрация может ослабить соединения
• Не применяйте этот двигатель в качестве замены для двигателей с другой высотой оси (например, 90 мм или 132 мм) - несоответствие посадочных мест исключено
• При работе в условиях высокой запылённости дополнительно устанавливайте воздушные фильтры на входные отверстия охлаждения
