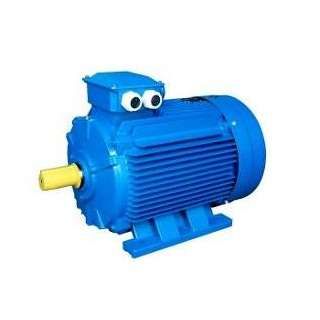

Электродвигатель (5АИ) 132 М4 11,0кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213634 Элком ОРЛАН

Электродвигатель 5АИ 132 М4 11,0кВт 1500 об./мин. IM 1081 - трёхфазный асинхронный двигатель общего назначения от бренда Элком, рассчитанный на постоянную работу в промышленных системах с напряжением 380 В. Артикул 01.01.213634 соответствует стандартизированному исполнению B3 и подходит для насосов, вентиляторов и грузоподъёмного оборудования.

Назначение и область применения

Электродвигатель 5АИ 132 М4 11,0кВт 1500 об./мин. IM 1081 предназначен для длительной работы в стационарных установках, где требуется надёжная и устойчивая механическая мощность. Применяется в системах с постоянной нагрузкой: приводах насосов, вентиляционных установках, конвейерах, лебёдках, компрессорах и другом грузоподъёмном оборудовании. Подходит для условий, где не требуются частотные регулировки, но возможна доработка для совместимости с частотными преобразователями.

Технические характеристики

• Мощность: 11 кВт (номинальная, при работе в режиме S1)
• Напряжение: 380 В (трёхфазное, переменный ток, 50 Гц)
• Ток: 22,2 А (при номинальной нагрузке)
• Частота вращения: 1500 об/мин (соответствует 4 полюсам)
• КПД: 88,5%
• Коэффициент мощности (cos φ): 0,85
• Высота оси вращения: 132 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1081 - аналогично B3, согласно IEC 60034-7
• Климатическое исполнение: У2 (работает при температурах от -45C до +40C)
• Тип ротора: короткозамкнутый
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 132 М4 11,0кВт 1500 об./мин. IM 1081 имеет стандартное крепление B3 (IM1081) - монтируется на плоскую поверхность с помощью четырёх болтов через лапы. Диаметр посадочного отверстия вала - 38 мм (стандарт для этого класса двигателей). Совместим с большинством промышленных редукторов, муфт и ремённых передач, соответствующих этим габаритам. Обратите внимание: вал не имеет шпонки, её необходимо запроектировать самостоятельно при сборке. Для замены старых моделей (например, АИР, 4А, 5А) проверьте соответствие высоты оси (132 мм) и крепёжных отверстий - эти двигатели взаимозаменяемы в рамках серии 5АИ.

Безопасность и стандарты

Электродвигатель 5АИ 132 М4 11,0кВт 1500 об./мин. IM 1081 соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 обеспечивает безопасную эксплуатацию в условиях повышенной запылённости и влажности. Климатическое исполнение У2 позволяет использовать двигатель в неотапливаемых помещениях, на открытых площадках и в холодных регионах при соблюдении допустимого температурного диапазона (-45…+40 C). Наличие сертификатов подтверждает соответствие требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД (88,5%) снижает энергопотребление и тепловыделение
• Закрытая конструкция с IP55 защищает внутренние части от пыли и влаги
• Стандартные габариты и крепления обеспечивают простую замену на аналогичные модели
• Поддерживается возможность доработки для частотного управления - расширяет возможности автоматизации
• Надёжная работа в широком диапазоне температур - от сурового холода до жары

Ограничения применения

• Не предназначен для работы с частотным регулированием без предварительной доработки (нужна усиленная изоляция и пересчёт вентиляции)
• Не рекомендован для частых пусков/остановок - оптимален для длительного режима S1
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-исполнение)
• Не следует применять при температурах ниже -45 C или выше +40 C - риск выхода из строя изоляции
• Не имеет встроенного термозащитного устройства - внешняя защита обязательна

Примеры использования

• Насосные станции водоснабжения и канализации
• Вентиляционные системы крупных производственных цехов
• Лебёдки и подъёмники на складах и в строительстве
• Конвейеры пищевой и химической промышленности
• Циркуляционные насосы в системах отопления и теплообменниках

Практические советы

• При установке используйте уровень - отклонение более 1° может вызвать преждевременный износ подшипников
• Обязательно проверьте правильность подключения фаз - перепутанные провода приведут к вращению в противоположную сторону
• Для долгой службы смазывайте подшипники каждые 2–3 тысячи часов работы - тип смазки указан в паспорте
• Если планируете подключить к частотнику - запросите у поставщика доработанную версию с усиленной изоляцией и вентиляцией
• Проверяйте заземление - двигатель должен быть надёжно соединён с контуром заземления объекта
• При замене старого двигателя сверьте не только мощность, но и массу - 5АИ 132 М4 весит около 110 кг, что влияет на прочность рамы
