Электродвигатель (5АИ) 132 М6 7,6кВт 1000 об./мин. IM 2081 (комби) | 01.01.214565 Элком ОРЛАН

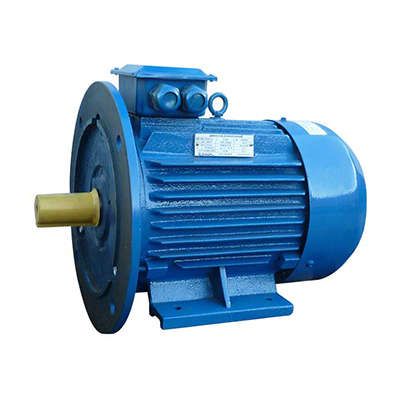

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 2081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Он совместим с насосами, вентиляторами и грузоподъёмным оборудованием, отличается надёжностью и соответствует российским стандартам.

Назначение и область применения

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 2081 предназначен для длительной работы в стационарных установках, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для привода насосов, вентиляционных систем, лебёдок, элеваторов и другого оборудования с жесткими механическими нагрузками. Установка возможна в помещениях с контролируемым микроклиматом.

Технические характеристики

• Мощность: 7,5 кВт (номинальная); указанная в названии 7,6 кВт - округление для маркировки
• Напряжение питания: 380 В, три фазы, частота 50 Гц
• Частота вращения: 1000 об/мин (при 6 полюсах)
• Ток потребления: 16,5 А
• КПД: 85,5%
• Коэффициент мощности (cos φ): 0,81
• Высота оси вращения: 132 мм
• Количество полюсов: 6
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - монтаж на основание с фланцевым креплением
• Монтажное исполнение: IM2081 - горизонтальная установка с опорными лапами и фланцем
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 2081 имеет стандартизированную присоединительную габаритную компоновку, что обеспечивает взаимозаменяемость с двигателями серий А, АИР, 4А, 5А и аналогичными моделями других производителей. Для монтажа необходима прочная бетонная или металлическая платформа. Крепление осуществляется через четыре лапы и фланец. Диаметр выходного вала - 38 мм, согласно ГОСТ. Перед установкой проверьте соответствие посадочных размеров и соосность с приводимым механизмом. Наличие фланца позволяет использовать двигатель как в лаповом, так и во фланцевом варианте.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает доступ к токоведущим частям и снижает риск возгорания при перегреве благодаря термозащите внутренней обмотки (не указана явно, но предусмотрена в типовой реализации двигателей этой серии).

Преимущества

• Высокий КПД - экономия электроэнергии при работе в течение всего цикла
• Закрытая конструкция с IP55 - долгий срок службы даже в сложных условиях
• Фланцевое и лаповое крепление - универсальность установки
• Поддержка доработки для частотного управления - возможность адаптации под современные системы автоматизации
• Совместимость с широким спектром заменяемых моделей - упрощает ремонт и обслуживание

Ограничения применения

• Не предназначен для работы вне диапазона температур –45…+40 C
• Не рекомендован для постоянного пуска/останова более 10–15 раз в час - повышает тепловую нагрузку
• Не допускается работа при напряжении ниже 340 В или выше 420 В - вызывает перегрев или недостаточный torque
• Отсутствует встроенная система частотного регулирования; требуются внешние преобразователи для изменения скорости
• Не используется в зонах с взрывоопасной средой - не имеет взрывозащиты Ex

Примеры использования

• Привод циркуляционного насоса в системе отопления
• Вентилятор вытяжной системы в производственном цехе
• Лебёдка для перемещения материалов на складе
• Шнековый питатель в пищевой промышленности
• Привод барабана сушильной машины

Практические советы

• Проверяйте правильность подключения фаз - неверная последовательность меняет направление вращения
• При использовании с частотным преобразователем убедитесь, что двигатель доработан для этого - иначе возможен перегрев обмоток
• Обязательно проводите предпусковую диагностику: проверьте затяжку болтов, целостность кабельных вводов и свободное вращение вала
• При монтаже используйте демпферные прокладки - они снижают передачу вибраций на основание
• Для продления срока службы применяйте смазку подшипников каждые 2000–4000 часов - данные по интервалу указаны в паспорте
