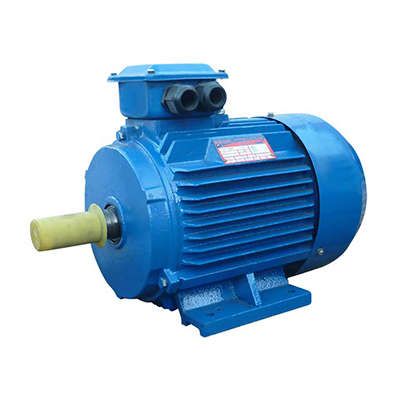

Электродвигатель (5АИ) 132 М8 5,5кВт 750 об./мин. IM 1081 (лапы) | 01.01.213746 Элком ОРЛАН

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 1081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213746 соответствует серийному исполнению B3 и защищён по IP55.

Назначение и область применения

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 1081 предназначен для длительной работы в стационарных установках, где требуется умеренная скорость вращения и высокая надёжность. Применяется в системах с постоянной нагрузкой: насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование. Работает от трёхфазной сети 380 В, 50 Гц. Универсальное исполнение позволяет заменить двигатели марок А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 5,5 кВт - достаточна для средних промышленных задач
• Напряжение: 380 В - стандартное для промышленных сетей
• Частота: 50 Гц - совместим с российскими и ближнему зарубежным энергоснабжением
• Число фаз: 3 - требует трёхфазного питания
• Частота вращения: 750 об./мин - оптимальна для медленных механизмов
• Количество полюсов: 8 - обеспечивает низкую скорость при частоте 50 Гц
• Высота оси вращения: 132 мм - стандартный размер для крепления на раму
• КПД: 83 % - эффективное преобразование электроэнергии в механическую
• Номинальный ток: 13,6 А - для расчёта автоматических выключателей и кабеля
• Коэффициент мощности: 0,74 - требует компенсации реактивной мощности в больших системах
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, горизонтальная установка
• Монтажное исполнение: IM1081 - то же, что B3; указывает на тип крепления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, в условиях умеренного климата
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 1081 совместим со всеми стандартными основаниями и муфтами для двигателей серии 5АИ. Высота оси 132 мм соответствует нормированным посадочным размерам. Крепление осуществляется через четыре лапы (исполнение B3 / IM1081). Для подключения используйте кабель с жилами 2,5–4 мм2 (в зависимости от длины и условий прокладки). Обязательно проверьте соответствие посадочных отверстий и валового выхода - диаметр вала указан в спецификациях завода-изготовителя. Возможна доработка для частотного регулирования - при необходимости согласуйте модификацию с поставщиком.

Безопасность и стандарты

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 1081 произведен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в помещениях с повышенной запылённостью и возможным воздействием воды. Соответствует требованиям безопасности для промышленного оборудования. Не допускается использование вне заявленного диапазона температур (-45…+40 C).

Преимущества

• Закрытый корпус с IP55 - долговечность в сложных условиях
• Низкая частота вращения (750 об./мин) - снижает потребность в редукторах
• Высокий КПД (83%) - экономия электроэнергии
• Широкая взаимозаменяемость - легко заменяет старые модели А, АИР, 4А
• Поддержка частотного управления - возможность адаптации под современные системы автоматизации

Ограничения применения

• Не предназначен для работы в условиях взрывоопасной среды - отсутствует взрывозащита
• Не рекомендован для частых пусков и перегрузок - рассчитан на режим S1
• Требует трёхфазного питания - не работает от однофазной сети
• Коэффициент мощности 0,74 ниже 0,85 - при масштабном применении необходима компенсация реактивной мощности
• Не используется при температурах выше +40 C или ниже -45 C - риск отказа изоляции или смазки

Примеры использования

• Насосы циркуляционные в системах отопления и водоснабжения
• Вентиляторы приточно-вытяжных установок в производственных залах
• Лебёдки и подъёмники на складах и производствах
• Конвейерные ленты с равномерной нагрузкой
• Компрессоры малой и средней мощности

Практические советы

• При замене старого двигателя сверьте не только мощность и обороты, но и посадочные размеры - особенно длину вала и расположение лап
• Для защиты от перегрузок используйте тепловое реле с настройкой на 13,6 А
• Если планируете использовать частотный преобразователь - сообщите об этом при заказе: двигатель можно доработать для этого
• Проверяйте герметичность клеммной коробки перед первым пуском - даже при IP55 возможны протечки при повреждении уплотнений
• При монтаже соблюдайте уровень установки - перекос увеличивает износ подшипников
• Не применяйте в местах с постоянным попаданием жидкости под давлением - IP55 не является водонепроницаемостью для струй высокого давления
