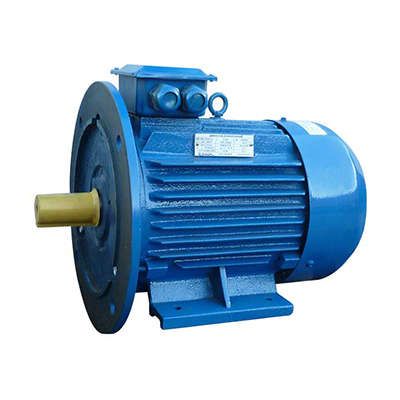

Электродвигатель (5АИ) 132 М8 5,5кВт 750 об./мин. IM 2081 (комби) | 01.01.213747 Элком ОРЛАН

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 2081 - трёхфазный асинхронный двигатель закрытого исполнения, предназначенный для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Произведён компанией Элком, соответствует стандартам ГОСТ и обеспечивает надёжную работу в условиях широкого температурного диапазона.

Назначение и область применения

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 2081 предназначен для привода механизмов, требующих умеренной скорости вращения и высокой надёжности. Подходит для длительного режима работы S1. Часто применяется в системах водоснабжения, вентиляции, конвейерах, лебёдках, компрессорах и других установках с жесткими механическими нагрузками.

Технические характеристики

• Мощность: 5,5 кВт
• Напряжение питания: 380 В (трёхфазное, переменный ток, 50 Гц)
• Частота вращения: 750 об/мин
• Количество полюсов: 8
• Номинальный ток: 13,6 А
• КПД: 83%
• Коэффициент мощности (cos φ): 0,74
• Высота оси вращения: 132 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - монтаж на основании с фланцевым креплением
• Монтажное исполнение: IM2081 - совпадает с исполнением B35, означает комбинированное крепление: опора + фланец
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при температурах от –45 C до +40 C
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 2081 имеет стандартизированные габариты, что позволяет заменить его на аналогичные модели серий А, АИР, 4А, 5А и другие, указанные в описании производителя. Для монтажа требуется прочная бетонная или металлическая платформа. Крепление осуществляется через четыре болта в основании и два фланцевых отверстия. Диаметр выходного вала - 38 мм (стандарт для этого типа двигателей). Обязательно проверьте соответствие посадочных размеров перед установкой. Присоединение к сети - через клеммную коробку, расположенную сверху корпуса. Кабель сечением не менее 4 мм2 рекомендован для тока 13,6 А.

Безопасность и стандарты

Электродвигатель 5АИ 132 М8 5,5кВт 750 об./мин. IM 2081 соответствует требованиям ГОСТ Р 51689-2000 и международным нормам IEC 60034. Степень защиты IP55 предотвращает попадание пыли внутрь двигателя и защищает от водяных струй - это делает его безопасным для использования во влажных помещениях, на открытых площадках и в агрессивных средах. Сертифицирован для эксплуатации в зонах с повышенными требованиями к безопасности.

Преимущества

• Высокий КПД - 83%, снижает энергопотребление и нагрев
• Закрытый корпус с IP55 - долгий срок службы в запылённых и влажных условиях
• Стандартизованные габариты - легко заменяется на аналоги
• Широкий диапазон рабочих температур - от –45 C до +40 C, подходит для холодных регионов
• Поддержка доработки для частотного регулирования - возможность модификации под частотный преобразователь без замены всего двигателя

Ограничения применения

• Не предназначен для частого пуска/останова - рассчитан на длительный режим S1, не для кратковременных циклов
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Напряжение выше 380 В не допускается - максимальное 660 В указано для других вариантов исполнения, здесь используется именно 380 В
• При работе ниже –45 C или выше +40 C требуется дополнительный обогрев или охлаждение

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и химической промышленности
• Мешалки и смесители в технологических линиях

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - перепутанные провода вызывают обратное вращение
• Обеспечьте доступ к клеммной коробке для обслуживания и контроля температуры
• При использовании с частотным преобразователем - согласуйте доработку с производителем заранее; стандартная версия не оптимизирована для частотного управления
• Проверяйте затяжку крепёжных болтов после первых 10–20 часов работы - возможно ослабление
• Для условий с высокой влажностью используйте термозащиту и периодический осмотр изоляции
• При замене старого двигателя - сравнивайте не только мощность, но и тип крепления (IM2081/B35), высоту оси и диаметр вала
