Электродвигатель (5АИ) 132 S4 7,6кВт 1500 об./мин. IM 2081 (комби) | 01.01.214399 Элком ОРЛАН

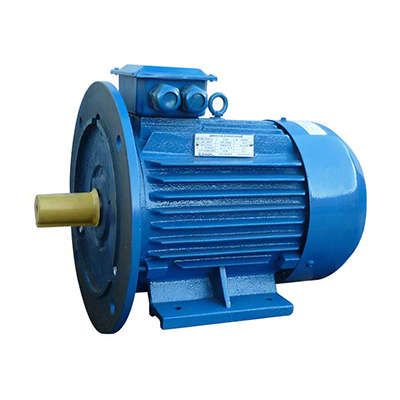

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 2081 - трёхфазный асинхронный двигатель общего назначения от бренда Элком, рассчитанный на постоянную работу в промышленных системах. Артикул 01.01.214399 соответствует стандартизированному исполнению B35, что делает его универсальным решением для насосов, вентиляторов и оборудования с умеренной нагрузкой.

Назначение и область применения

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 2081 предназначен для длительной работы в стационарных установках, где требуется надёжная и бесперебойная передача механической энергии. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, лебёдок и другого грузоподъёмного оборудования. Универсальность модели обеспечивается совместимостью со многими сериями двигателей - А, АИР, 4А, 5А и аналогичными.

Технические характеристики

• Мощность: 7,5 кВт (номинальная); указанная в названии 7,6 кВт - округление для маркировки
• Напряжение питания: 380 В, три фазы, частота 50 Гц
• Частота вращения: 1500 об/мин (при 50 Гц, четыре полюса)
• Ток потребления: 15,6 А при номинальной нагрузке
• КПД: 87,2 % - высокий показатель эффективности преобразования электроэнергии
• Коэффициент мощности: 0,84 - оптимальный для большинства промышленных сетей
• Высота оси вращения: 132 мм - стандартный размер для крепления и замены
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированный способ крепления: лапы + фланец
• Монтажное исполнение: IM2081 - то же самое, что B35; указывает на наличие лап и фланца
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, в условиях умеренного климата
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 2081 легко заменяет двигатели серий А, АИР, 4А, 5А благодаря одинаковым габаритным и присоединительным размерам. Крепится через лапы (основание) и фланцевый вывод вала - позволяет использовать как в горизонтальной, так и вертикальной установке. Для монтажа необходимы болты M12 (по лапам) и соответствие посадочного диаметра вала 38 мм. Обязательно проверьте совпадение с existing базой - даже небольшое расхождение в положении отверстий требует адаптера.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в помещениях с повышенной запылённостью и возможным воздействием влаги. Соответствует нормам безопасности для промышленного оборудования класса II.

Преимущества

• Высокий КПД снижает расход электроэнергии и тепловую нагрузку
• Закрытая конструкция с IP55 повышает долговечность в сложных условиях
• Фланцевое крепление (B35) даёт возможность жестко фиксировать вал к оборудованию без муфт
• Поддерживает взаимозаменяемость с популярными моделями - упрощает ремонт и обслуживание
• Допускает доработку для частотного управления - можно адаптировать под системы автоматизации

Ограничения применения

• Не предназначен для экстремальных условий: не выдерживает погружение в жидкости, химически активные среды, взрывоопасные зоны
• Климатическое исполнение У2 исключает применение в арктических регионах с постоянными температурами ниже –45 C
• При работе вне номинальной нагрузки (например, при перегрузке более чем на 10%) срок службы сокращается
• Требуется стабильное питание 380 В +-10%; колебания напряжения свыше допустимых значений вызывают перегрев

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Ленточные и цепные конвейеры на пищевых и металлургических производствах
• Лебёдки и подъёмники с периодической нагрузкой
• Оборудование для переработки материалов - дробилки, смесители, воздушные транспортеры

Практические советы

• При замене старого двигателя обязательно сравните размеры крепления, диаметр вала и расположение контактных выводов
• Для частотного регулирования используйте выходной сигнал частотника с синусоидальной формой - иначе возникнет перегрев обмоток
• Перед первым запуском проверьте правильность чередования фаз - неверное подключение приведёт к вращению против часовой стрелки
• Регулярно контролируйте нагрев корпуса: при температуре выше 80–90 C во время работы - есть риск перегрузки или недостаточного охлаждения
• При использовании в пыльных помещениях рекомендован ежеквартальный осмотр и продувка вентиляционных каналов
