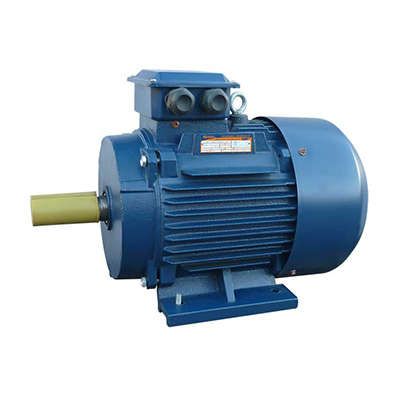

Электродвигатель (5АИ) 160 S6 11,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213690 Элком ОРЛАН

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 1001 (лапы) от Элком предназначен для постоянной работы в промышленном оборудовании - насосах, вентиляторах и грузоподъёмных системах. Это надёжный трёхфазный двигатель с короткозамкнутым ротором, соответствует стандартам ГОСТ и легко заменяет аналогичные модели из серий АИР, 4А, 5А.

Назначение и область применения

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 1001 (лапы) используется там, где требуется устойчивый крутящий момент на низких оборотах. Подходит для длительной работы в режиме S1 - то есть без перерывов, при постоянной нагрузке. Применяется в системах водоснабжения, воздушного охлаждения, элеваторах, конвейерах, компрессорах и других установках с механической передачей.

Технические характеристики

• Мощность: 11 кВт - обеспечивает достаточную силу для средних промышленных задач
• Напряжение: 380/660 В - можно подключить звездой (380 В) или треугольником (660 В)
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Обороты: 1000 об/мин - шестиполюсный двигатель, идеален для медленных механизмов
• Ток: 24,2 А - номинальный потребляемый ток при 380 В
• КПД: 87,5 % - высокий показатель эффективности преобразования энергии
• Коэффициент мощности: 0,79 - требует компенсации реактивной мощности в крупных системах
• Высота оси вращения: 160 мм - стандартизированная габаритная величина для совместимости с опорными рамами
• Защита: IP55 - защищён от пыли и струй воды, подходит для цехов с повышенной влажностью
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - точно соответствует типу B3, указанному выше
• Климат: У2 - работает при температурах от –45 C до +40 C, подходит для холодных и жарких регионов
• Стандарты: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 1001 (лапы) имеет классическую конструкцию с лапами для крепления к основанию. Посадочные : диаметр отверстий под болты и расстояние между ними соответствуют ГОСТ, что позволяет использовать его вместо двигателей AИР, 4А, 5А. Для монтажа необходима ровная бетонная плита или металлическая рама с возможностью выставления уровня. Кабельный вход расположен сверху - используйте гермовводы при работе во влажной среде. Обязательно проверьте соответствие посадочных размеров перед установкой - даже небольшое отклонение вызывает вибрации.

Безопасность и стандарты

Электродвигатель 5АИ 160 S6 11,0кВт 1000 об./мин. IM 1001 (лапы) произведен согласно ГОСТ Р 51689-2000 и международным нормам IEC 60034. Защита IP55 предотвращает попадание пыли внутрь корпуса и повреждение от водяных струй - это снижает риск аварий в условиях производства. Соответствует требованиям безопасности для оборудования категории III. Наличие термозащиты внутри двигателя не предусмотрено - рекомендуется внешняя защита от перегрева через тепловое реле или частотный преобразователь.

Преимущества

• Закрытая конструкция с IP55 - долгий срок службы в запылённых и влажных помещениях
• Высокий КПД - экономия электроэнергии при ежедневной эксплуатации
• Широкая взаимозаменяемость - можно заменить старые модели А, АИР, 4А без изменения креплений
• Поддержка частотного управления - возможность доработки для точного контроля скорости
• Работа в широком диапазоне температур - годится для зимнего монтажа и южных регионов

Ограничения применения

• Не предназначен для кратковременных режимов (S2–S4) - при частых пусках возможен перегрев
• Отсутствует встроенная термозащита - обязательна установка внешней защиты
• Низкий коэффициент мощности (0,79) - требует компенсации реактивной мощности в больших системах
• Фланцевое исполнение недоступно - нельзя применять в прямом соединении с валом насоса без муфт
• Не подходит для взрывоопасных зон - не имеет маркировки Ex

Примеры использования

• Циркуляционные насосы в системах отопления и водоочистки
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники с малой скоростью движения
• Конвейеры на пищевых и химических предприятиях
• Мешалки и смесители в технологических процессах

Практические советы

• Выбирая этот двигатель, обязательно сверьте посадочные размеры с вашим оборудованием - особенно расстояния между отверстиями лап
• При использовании в частотном управлении сообщите продавцу - возможно, потребуется доработка под частотный преобразователь
• На каждый пуск устанавливайте тепловое реле с настройкой около 25–26 А
• Для увеличения срока службы применяйте масляные подшипники и контролируйте уровень смазки каждые 1000 часов
• Проверяйте правильность подключения фаз - неверная коммутация вызовет вращение против часовой стрелки
• При монтаже на неровной поверхности используйте прокладки - вибрации быстрее износят подшипники
