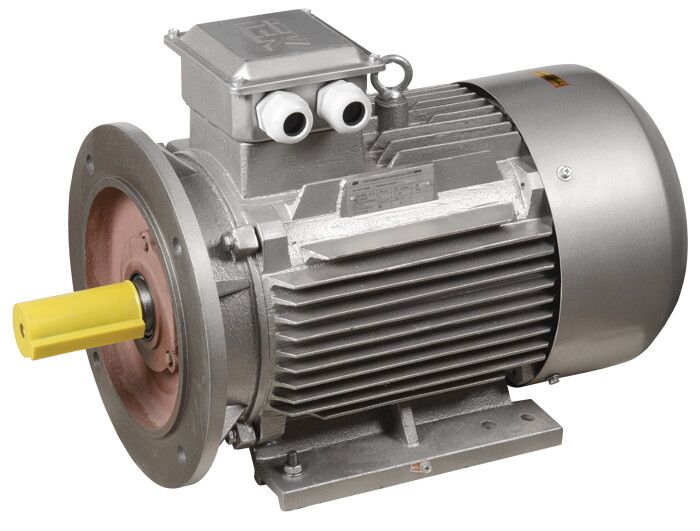

Электродвигатель АИР DRIVE 3ф 160S6 380/660В 11кВт 1000об/мин 2081 IEK DRV160-S6-011-0-1020

Электродвигатель трехфазный АИР 160S6 660В 11кВт 1000об/мин DRIVE DRV160-S6-011-0-1020 IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий на напряжении 380 В и рассчитанный на длительную эксплуатацию в сложных условиях. Модель из серии DRIVE от IEK подходит для задач, требующих устойчивой работы при высоких нагрузках.

Назначение и область применения

Электродвигатель трехфазный АИР 160S6 660В 11кВт 1000об/мин DRIVE DRV160-S6-011-0-1020 IEK предназначен для привода механизмов, требующих постоянной и стабильной скорости вращения. Он используется там, где важна долговечность и минимальное обслуживание.

• Насосы и вентиляторы в системах водоснабжения и канализации
• Конвейеры и транспортеры на производстве
• Обрабатывающие станки: токарные, фрезерные, шлифовальные
• Компрессоры, смесители, затворы и задвижки
• Приводы в горнодобывающей, пищевой и строительной отраслях

Технические характеристики

• Мощность: 11 кВт - обеспечивает достаточную силу для средних и крупных промышленных установок
• Напряжение: 380 В (номинальное), совместим с сетями 380 В +-10%
• Частота: 50 Гц - стандартизирован для российских и ближнемагистральных сетей
• Частота вращения: 1000 об/мин - соответствует 6 полюсам, подходит для медленных, но мощных приводов
• Количество фаз: 3 - требует трёхфазного питания, исключает необходимость частотных преобразователей для базовой работы
• Номинальный ток: 23 А (при соединении звезда), 13.3 А (при треугольник) - важно правильно выбрать схему подключения
• КПД: 0.87 - высокий показатель эффективности, снижает потери электроэнергии
• Коэффициент мощности: 0.79 - требует компенсации реактивной мощности в больших системах
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для цехов с повышенной влажностью и запылённостью
• Тип подшипника: Шариковые - обеспечивают долгую работу при равномерных нагрузках, не предназначены для ударных воздействий
• Типоразмер и высота оси вращения: 160 мм - определяет габариты и посадочные размеры
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для неотапливаемых помещений и улиц
• Монтажное исполнение: IM2081 - крепление через лапы, вал направлен в сторону от корпуса, типичная схема для прямого привода
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Норматив: ГОСТ 51689 - соответствие российским требованиям к промышленным электромоторам

Совместимость и монтаж

Электродвигатель трехфазный АИР 160S6 660В 11кВт 1000об/мин DRIVE DRV160-S6-011-0-1020 IEK имеет стандартную посадку по ГОСТ. Для монтажа требуется:

• Фланец или лапы с отверстиями под болты M12 (для типа IM2081)
• Правильно выбранная схема подключения: звезда (380 В) или треугольник (220 В) - в данном случае рекомендовано подключение “звезда” к сети 380 В
• Защита от перегрузок (тепловые реле или автоматические выключатели с характеристикой D)
• Заземление обязательно - корпус двигателя должен быть надёжно заземлён
• Не допускается подключение к однофазной сети - двигатель не запустится и может повредить обмотки

Безопасность и стандарты

Электродвигатель трехфазный АИР 160S6 660В 11кВт 1000об/мин DRIVE DRV160-S6-011-0-1020 IEK соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в помещениях с пылью, влагой и возможными брызгами. Климатическое исполнение У2 позволяет работать в холодных условиях без дополнительного обогрева. Все материалы и изоляция рассчитаны на класс нагревостойкости F, что гарантирует устойчивость к перегреву при кратковременных перегрузках.

Преимущества

• Высокий КПД (0.87) снижает расход электроэнергии
• IP55 - устойчивость к внешним факторам, минимизирует простои
• Шариковые подшипники - меньше шума и вибраций по сравнению с роликовыми
• Гарантия 3 года - уверенность в качестве производства
• Совместимость с существующими системами управления и автоматикой
• Легко заменяемый аналог других серий AИР - можно использовать как ремонтный вариант

Ограничения применения

• Не предназначен для частотного регулирования - при работе с ЧПУ необходимо проверять совместимость с инвертором
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• При температурах ниже -45C возможны трудности с пуском из-за увеличенной вязкости смазки
• Недопустимо использование в местах с постоянным погружением в жидкость - IP55 не предполагает погружения
• Подшипники не рассчитаны на значительные радиальные нагрузки - не следует использовать с жесткими ремневыми передачами без подшипников опоры

Примеры использования

• Насосная станция водоснабжения - 11 кВт хватает для подъёма воды на несколько этажей
• Конвейер в пищевом цеху - стабильная скорость 1000 об/мин идеальна для равномерного движения
• Вентиляционная установка в производственном корпусе - IP55 защищает от пыли и влаги
• Циркулярная пила - надёжный привод для продолжительной резки древесины
• Смеситель для бетона - устойчив к перегрузкам и пыли

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте два любых провода фаз
• Проверяйте момент затяжки крепёжных болтов - недостаточно плотное крепление вызывает вибрацию и быстрый износ подшипников
• При установке в сырых помещениях используйте термостойкий герметик на клеммной коробке
• Для продления срока службы - контролируйте температуру корпуса; при превышении 80–90C проверьте вентиляцию и нагрузку
• При замене старого двигателя сверьте посадочные размеры: высота оси 160 мм, длина вала и диаметр выхода - они должны точно совпадать
• Не забудьте про тепловое реле - даже при правильном подборе автомата, перегрузка по току может повредить обмотки
