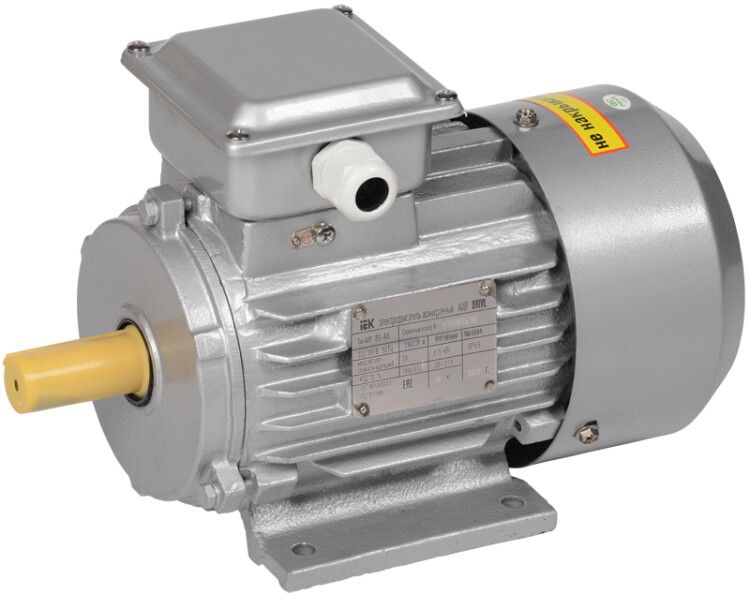

Электродвигатель АИР DRIVE 3ф 80B6 220/380В 1.1кВт 1000об/мин 1081 IEK DRV080-B6-001-1-1010

Электродвигатель трехфазный АИР 80B6 380В 1,1 кВт 1000 об/мин 1081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах с напряжением 380 В. Модель DRIVE с монтажным исполнением IM1081 подходит для установки на насосы, вентиляторы, конвейеры и другие механизмы, требующие устойчивой работы при нагрузке.

Назначение и область применения

Электродвигатель трехфазный АИР 80B6 380В 1,1 кВт 1000 об/мин 1081 DRIVE используется там, где нужна стабильная механическая мощность при низкой скорости вращения. Подходит для оборудования с постоянной или слегка колеблющейся нагрузкой: насосы, вентиляторы, конвейеры, смесители, компрессоры, затворы и приводы задвижек. Применяется в обрабатывающей промышленности, ЖКХ, строительстве и на объектах энергетики.

Технические характеристики

• Мощность: 1,1 кВт - достаточна для средних по грузоподъёмности механизмов
• Напряжение: 380 В - трёхфазное переменное напряжение, стандарт для промышленных сетей
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Частота вращения: 1000 об/мин - шестиполюсный двигатель, обеспечивает низкую скорость без редуктора
• Ток: 5,42 А (звезда) / 3,14 А (треугольник) - зависит от способа подключения обмоток
• КПД: 72 % - эффективность соответствует классу IE2, типична для двигателей этой серии
• Коэффициент мощности: 0,74 - потребляет реактивную мощность, рекомендуется компенсация
• Высота оси вращения: 80 мм - стандартный размер для крепления на рамы и опоры
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, в помещениях с умеренным климатом
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Норматив: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 80B6 380В 1,1 кВт 1000 об/мин 1081 DRIVE имеет монтажное исполнение IM1081 - это означает, что он крепится на двух лапах с возможностью горизонтальной установки. Посадочные размеры соответствуют ГОСТ, поэтому подходит к стандартным муфтам, ремённым передачам и корпусам насосов. Для подключения используются три фазы L1, L2, L3 и заземление PE. Обмотки можно переключить со “звезды” на “треугольник”, но только если оборудование позволяет изменять режим запуска. Диаметр вала - 19 мм, длина выходного участка - 40 мм, что совместимо с большинством стандартных муфт и шпонок.

Безопасность и стандарты

Электродвигатель трехфазный АИР 80B6 380В 1,1 кВт 1000 об/мин 1081 DRIVE соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в условиях повышенной влажности, пыли и внешнего воздействия. Защита от перегрева не встроена - требуется внешняя тепловая защита (например, термореле) при длительной работе на пределе мощности. Наличие заземляющего болта на корпусе обязательно для соблюдения правил электроустановок.

Преимущества

• Высокая надёжность благодаря шариковому подшипнику и герметичному корпусу
• Универсальность крепления - стандартные лапы позволяют заменить аналоги других производителей
• Долгий срок службы - гарантия 3 года и использование качественных материалов
• Устойчивость к перепадам температур - работает даже в холодных цехах и на открытых площадках
• Легко обслуживается - доступ к клеммной коробке, возможность замены подшипников

Ограничения применения

• Не предназначен для частого пуска/останова - высокие пусковые токи снижают срок службы обмоток
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитан на работу выше +40 C - при перегреве возможны отказы изоляции
• Требует внешней защиты от перегрузки - сам по себе не отключается при превышении тока
• Низкий КПД по сравнению с современными моделями IE3 - экономически невыгоден при круглосуточной работе

Примеры использования

• Насосная станция водоснабжения - привод для циркуляционного насоса
• Конвейер на пищевом производстве - медленное, стабильное движение ленты
• Вентиляционная система в цеху - обеспечение воздушного потока при низкой скорости
• Затвор на трубопроводе - поворотный привод с моментом, достаточным для закрытия клапана
• Смеситель для раствора - вращение с малой частотой и высоким крутящим моментом

Практические советы

• При подключении проверьте схему обмоток - если сеть 380 В, используйте “треугольник”; если 220 В - “звезда”. Но этот двигатель рассчитан именно на 380 В.
• Обязательно установите тепловое реле или частотный преобразователь для защиты от перегрузки.
• Проверьте посадочный диаметр вала (19 мм) и длину выходного участка (40 мм) перед заказом муфты или шкива.
• При монтаже выровняйте вал двигателя с приводом - перекос вызывает быстрый износ подшипников.
• Для работы в условиях пыли или сырости регулярно проверяйте состояние клеммной коробки и герметизации.
• Этот двигатель - часть серии DRIVE от IEK; при необходимости замены выбирайте модели с таким же монтажным исполнением IM1081 и типоразмером 80 мм.
