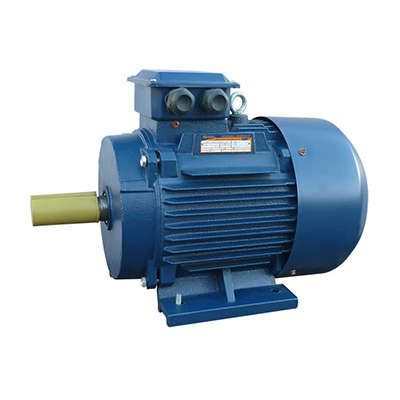

Электродвигатель (5АИ) 160 S8 7,6кВт 750 об./мин. IM 1001 (лапы) | 01.01.214434 Элком ОРЛАН

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 1001 - трёхфазный асинхронный двигатель закрытого исполнения, предназначенный для постоянной работы в промышленном оборудовании. Бренд Элком выпускает эту модель в соответствии с ГОСТ Р 51689-2000, она взаимозаменяема с сериями АИР, 4А и другими аналогичными двигателями. Артикул 01.01.214434 соответствует модели с монтажным исполнением IM1001.

Назначение и область применения

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 1001 предназначен для привода оборудования, работающего в непрерывном режиме. Подходит для насосов, вентиляторов, грузоподъёмных механизмов, конвейеров и других устройств, где требуется устойчивый крутящий момент на низких оборотах. Номинальная мощность 7,5 кВт обеспечивает достаточную нагрузку для средних промышленных задач. Классификация S1 указывает на возможность длительной работы без перерыва.

Технические характеристики

• Мощность: 7,5 кВт (номинальная); указанная в названии 7,6 кВт - округление для маркировки
• Напряжение: 380/660 В - возможна подключение звездой (660 В) или треугольником (380 В)
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Обороты: 750 об/мин - 8-полюсный двигатель, подходит для медленных приводов
• Ток: 17,8 А при 380 В
• КПД: 85,5% - высокий показатель для двигателей этого класса
• Коэффициент мощности: 0,75 - требует компенсации реактивной мощности в больших системах
• Высота оси вращения: 160 мм - стандартный размер для крепления на раму
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - корпус с боковыми лапами, монтаж на основание
• Монтажное исполнение: IM1001 - то же, что B3; совпадает с международной классификацией
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, в условиях умеренного климата
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 S8 7,6кВт 750 об./мин. IM 1001 совместим со всеми типами креплений типа B3. Посадочные размеры соответствуют ГОСТ, поэтому замена на аналоги (например, АИР160S8) возможна без переделки базы. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2. Переключение с 380 В на 660 В выполняется изменением схемы обмоток - треугольник или звезда соответственно. Обязательно проверьте совпадение диаметра вала и длины выходного участка с приводимым оборудованием.

Безопасность и стандарты

Двигатель выполнен в соответствии с требованиями ГОСТ Р 51689-2000 и международным стандартом МЭК 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, например, на открытых площадках или в цехах с мойкой. Климатическое исполнение У2 гарантирует надёжную работу в холодных регионах при условии отсутствия конденсата на поверхности. Применение в экстремальных условиях ниже -45C или выше +40C не рекомендуется.

Преимущества

• Высокий КПД (85,5%) снижает энергопотребление и тепловую нагрузку
• Закрытая конструкция с IP55 повышает долговечность в сложных условиях
• Поддержка двух напряжений (380/660 В) даёт гибкость при подключении
• Взаимозаменяемость с популярными сериями (АИР, 4А, 5А) упрощает ремонт и модернизацию
• Возможность доработки для частотного регулирования - расширяет функциональность без замены

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2–S6)
• Не имеет встроенного термозащита - необходимо внешнее тепловое реле
• Коэффициент мощности 0,75 требует установки конденсаторной батареи для компенсации реактивной составляющей в крупных системах
• Не следует применять в агрессивных химических средах - IP55 не защищает от паров кислот и щелочей
• При работе на частотном преобразователе необходима предварительная доработка - стандартная версия не оптимизирована для частотного управления

Примеры использования

• Насосы для водоснабжения и канализации с низкой скоростью вращения
• Вентиляционные системы в промышленных зданиях
• Лебёдки и подъёмники с механическим редуктором
• Конвейеры на пищевых и металлургических производствах
• Циркуляционные насосы в системах отопления крупных объектов

Практические советы

• При монтаже соблюдайте точность выравнивания вала - даже малый перекос вызывает вибрацию и быстрый износ подшипников
• Проверяйте герметичность клеммной коробки после подключения - попадание влаги внутри - частая причина отказа
• Для работы в условиях низких температур (ниже -20C) прогревайте двигатель перед первым запуском
• Если планируете управление через ЧРП - заказывайте доработанную версию заранее, иначе потребуется перемотка обмоток
• При замене старого двигателя сверьте не только мощность, но и массу - 5АИ 160 S8 может быть тяжелее аналогов
