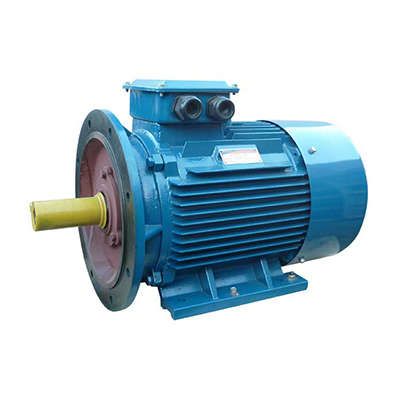

Электродвигатель (5АИ) 200 L8 22,0кВт 750 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213654 Элком ОРЛАН

Электродвигатель 5АИ 200 L8 22,0кВт 750 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, подходящий для постоянной нагрузки на промышленном оборудовании. Он совместим со многими сериями двигателей, легко заменяет аналоги и монтируется как на лапах, так и через фланец.

Назначение и область применения

Электродвигатель 5АИ 200 L8 предназначен для длительной работы в стационарных условиях с постоянной механической нагрузкой. Подходит для привода насосов, компрессоров, конвейеров, вентиляторов, станков и другого оборудования, работающего в режиме S1. Универсальная конструкция с комбинированным креплением (лапы + фланец) позволяет использовать его там, где требуется гибкость установки - например, при модернизации старых систем или при ограниченном пространстве.

Технические характеристики

• Мощность: 22,0 кВт
• Частота вращения: 750 об/мин
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Режим работы: S1 (непрерывный)
• Напряжение питания: до 660 В, 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: IM 2001 - комбинированное (лапы и фланец)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 L8 взаимозаменяем с популярными сериями: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Это упрощает замену при ремонте или обновлении оборудования. Крепление выполнено по типу IM 2001 - одновременно есть лапы для установки на основание и фланцевый участок для прямого соединения с механизмом. Для монтажа важно проверить соответствие посадочных размеров: диаметр вала, расположение отверстий под болты и расстояние между лапами должны соответствовать вашему приводному устройству. Обязательно используйте правильную смазку подшипников и соблюдайте момент затяжки крепёжных элементов.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (электробезопасность) и МЭК 60034 (стандарты IEC). Конструкция обеспечивает защищённое исполнение - внутренние части изолированы от попадания пыли, влаги и сторонних предметов. Однако не является взрывозащищённым - не применяйте в зонах с опасностью возгорания или взрыва.

Преимущества

• Гибкая система крепления - можно устанавливать как на лапах, так и на фланце, что снижает необходимость в доработке опорной рамы.
• Высокая ремонтопригодность - доступ к щёткам, подшипникам и клеммной коробке стандартизован.
• Широкая совместимость - замена возможна даже на устаревшие модели без переделки системы привода.
• Надёжная теплоотдача - корпус рассчитан на долгую работу при максимальной нагрузке без перегрева.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, агрессивных сред или с высокой влажностью без дополнительной защиты.
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка).
• Не рекомендован для частого пуска/останова - оптимален для непрерывного режима S1, при частых циклах возможен перегрев.
• Требуется стабильное питание 50 Гц; несовместим с частотными преобразователями без предварительной проверки совместимости.

Примеры использования

• Привод циркуляционного насоса в системе теплоснабжения.
• Конвейерная лента на пищевом производстве.
• Вентилятор охлаждения в металлургическом цехе.
• Загрузочное оборудование на заводе по производству стройматериалов.

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы.
• При использовании фланцевого крепления обязательно выставите соосность с приводимым валом - допуск не более 0,1 мм.
• Для продления срока службы регулярно контролируйте температуру корпуса и уровень масла в подшипниках (при наличии смазки).
• При замене старого двигателя сверьте не только мощность и обороты, но и габариты, массу и способ крепления - особенно важен размер фланца и шаг отверстий.
• Подключайте через автоматический выключатель с тепловой защитой - это предотвратит выход из строя при перегрузках.
