Электродвигатель (5АИ) 315 S4 160,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213490 Элком ОРЛАН

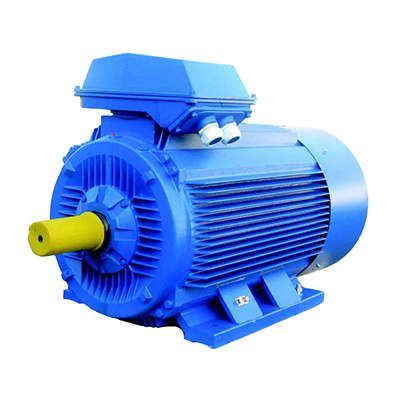

Электродвигатель 5АИ 315 S4 160 кВт 1500 об/мин IM 1001 - трёхфазный асинхронный двигатель общего назначения с короткозамкнутым ротором, предназначенный для постоянной нагрузки в промышленном оборудовании. Произведён компанией Элком, соответствует стандартам ГОСТ и подходит для замены аналогичных моделей серий АИР, 4А, 5А. Артикул 01.01.213490.

Назначение и область применения

Электродвигатель 5АИ 315 S4 160 кВт 1500 об/мин IM 1001 предназначен для длительной работы в стационарных системах с постоянной нагрузкой. Подходит для привода насосов, вентиляторов, компрессоров, лебёдок, конвейеров и другого грузоподъёмного оборудования. Обеспечивает устойчивую работу в условиях промышленных цехов, на объектах ЖКХ, энергетики и производства.

Технические характеристики

• Мощность: 160 кВт - обеспечивает высокую производительность при работе с тяжёлыми механизмами
• Напряжение: 380/660 В - возможность подключения по схеме «звезда» или «треугольник» в зависимости от сети
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Число фаз: 3 - требует трёхфазного питания
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению (S4)
• КПД: 94,9% - высокая эффективность преобразования электроэнергии в механическую
• Номинальный ток: 287,8 А - требуется кабель и автоматика соответствующей нагрузки
• Коэффициент мощности: 0,89 - средний показатель, рекомендуется компенсация реактивной мощности
• Высота оси вращения: 315 мм - определяет габариты установки и тип фланца
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание с горизонтальным валом
• Монтажное исполнение: IM1001 - то же, что B3; указывает на базовое крепление без боковых выступов
• Климатическое исполнение: У2 - работает при температуре от -45 C до +40 C, в помещениях с умеренной влажностью
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 315 S4 160 кВт 1500 об/мин IM 1001 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими аналогами. Для монтажа необходима прочная бетонная или металлическая платформа с точным соблюдением посадочных размеров: диаметр отверстий под крепёж, расстояние между ними и высота оси должны точно соответствовать чертежам. Кабельный вход расположен в верхней части корпуса - используйте гермовводы с подходящим диаметром. Напряжение подключается через клеммную коробку: при 380 В - треугольник, при 660 В - звезда. Перед запуском проверьте правильность коммутации и фазировку.

Безопасность и стандарты

Электродвигатель 5АИ 315 S4 160 кВт 1500 об/мин IM 1001 изготовлен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в пыльных и влажных средах. Соответствие нормам позволяет использовать двигатель в промышленных зонах без дополнительных кожухов. Рекомендовано применение тепловой защиты и автоматических выключателей с функцией защиты от перегрузки и короткого замыкания.

Преимущества

• Высокий КПД (94,9%) снижает расход электроэнергии и себестоимость производства
• Закрытый корпус с IP55 повышает надёжность в сложных условиях
• Широкий диапазон рабочих температур (-45…+40 C) допускает использование в холодных регионах
• Поддерживается двухвариантное подключение (380/660 В) - универсальность для разных сетей
• Возможна доработка для частотного регулирования - позволяет адаптировать скорость под нужды процесса

Ограничения применения

• Не предназначен для частых пусков или кратковременных режимов (S2–S6); для этого нужны специализированные модели
• Не используется во взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитан на работу выше +40 C или ниже -45 C - выход за пределы климатического исполнения У2 снижает срок службы
• Требуется стабильное питание: колебания напряжения более +-10% вызывают перегрев и отказ
• Нет встроенной системы охлаждения - внешнее охлаждение необходимо при повышенных температурах окружающей среды

Примеры использования

• Центробежные насосы в системах водоснабжения и канализации
• Вентиляционные установки в промышленных залах и хладокамерах
• Лебёдки и подъёмники на складах и заводах
• Конвейеры в пищевой и химической промышленности
• Компрессоры для воздушных систем и технологических линий

Практические советы

• При замене старого двигателя сверьте не только мощность, но и посадочные размеры - особенно высоту оси (315 мм) и длину вала
• Для частотного управления выбирайте инвертер с достаточной мощностью (не менее 180 кВт) и функцией автоподстройки
• Обязательно проверяйте соосность вала с приводом - даже малый перекос вызывает вибрацию и быстрый износ подшипников
• При первом запуске после монтажа - контролируйте ток в течение 10 минут: он не должен превышать 287,8 А
• Регулярно очищайте радиаторы и вентиляционные решётки - пыль в IP55 не препятствует попаданию, но может забивать каналы охлаждения
• Для долгой службы используйте смазку, рекомендованную производителем - замена масла каждые 2000–4000 часов
