Электродвигатель (5АИ) 56 А4 0,12кВт 1500 об./мин. IM 3081 (фланец) | 01.01.213709 Элком ОРЛАН

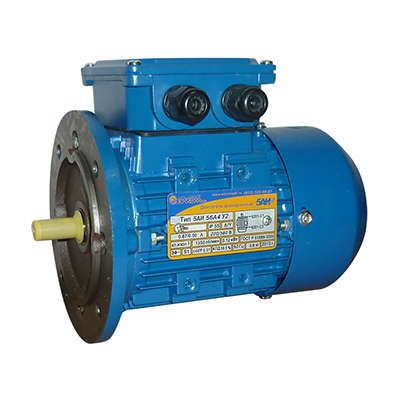

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 3081 (фланец) от Элком - компактный асинхронный двигатель с фланцевым креплением, предназначен для постоянной работы на оборудовании, требующем надежного привода при напряжении 380 В и частоте 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 3081 (фланец) используется там, где нужна простая, долговечная и бесперебойная передача механической энергии. Подходит для насосов, вентиляторов, малых конвейеров, шнековых питателей и других устройств с умеренной нагрузкой. Фланцевый тип крепления позволяет легко соединять двигатель с механизмом без муфт и опор, что снижает сложность сборки и повышает точность центровки.

Технические характеристики

• Мощность: 0,12 кВт (120 Вт)
• Частота вращения: 1500 об/мин (при 50 Гц)
• Тип двигателя: асинхронный с короткозамкнутым ротором
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (обычно применяется 380 В трёхфазное)
• Защита: закрытое исполнение (защита от попадания пыли и внешних воздействий)
• Конструкция крепления: IM 3081 - фланец с осевым валом
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Фланцевое крепление IM 3081 обеспечивает прямую установку на оборудование с соответствующим фланцем. Диаметр фланца и расположение крепёжных отверстий соответствуют унифицированным габаритам серии 5АИ. Убедитесь, что посадочная поверхность оборудования имеет ту же форму и размеры, что и фланец двигателя. Кабельный вход расположен в корпусе - подключение выполняется через клеммную коробку. Для монтажа требуется только выравнивание по плоскости и затяжка болтов равномерно по диагонали.

Безопасность и стандарты

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 3081 (фланец) произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (электромашинные устройства), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандарты IEC для двигателей). Это гарантирует соответствие требованиям к изоляции, нагревостойкости и защите от поражения током.

Преимущества

• Высокая ремонтопригодность - доступ к клеммной коробке без демонтажа всего механизма
• Унифицированная серия 5АИ - взаимозаменяем с популярными моделями АИР, 4А, 5А и другими
• Закрытое исполнение снижает риск загрязнения внутренних деталей
• Фланцевое крепление исключает необходимость в дополнительных элементах связи (муфты, опоры)
• Поддерживается широкий спектр запчастей и сервисных услуг благодаря массовому распространению серии

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рассчитан на длительную работу при температуре выше +40 C окружающей среды
• Не рекомендован для частых пусков (более 6–8 раз в час) без перерыва - возможен перегрев
• Не подходит для применения в условиях повышенной влажности без дополнительной защиты - хотя корпус закрытый, он не герметичен

Примеры использования

• Привод малогабаритного воздушного насоса в системе автоматизации
• Передвижной конвейер для легких изделий на пищевом участке
• Вентилятор охлаждения в электрошкафе
• Шнековый питатель для сыпучих материалов в химической лаборатории

Практические советы

• Проверьте совпадение фланцевого крепления с оборудованием до покупки - даже небольшое расхождение в диаметре или количестве отверстий сделает установку невозможной
• При первом запуске проверьте направление вращения - при необходимости поменяйте местами любые две фазы в подключении
• Не допускайте перегрузки по моменту - мощность 0,12 кВт достаточна лишь для очень легких механизмов
• Двигатель 5АИ 56 А4 0,12кВт 1500 об./мин. IM 3081 (фланец) от Элком можно использовать как замену старым моделям АИР или 4А - они имеют одинаковые габариты и крепления
• При длительном хранении сохраняйте двигатель в сухом месте - даже закрытая конструкция чувствительна к конденсату
