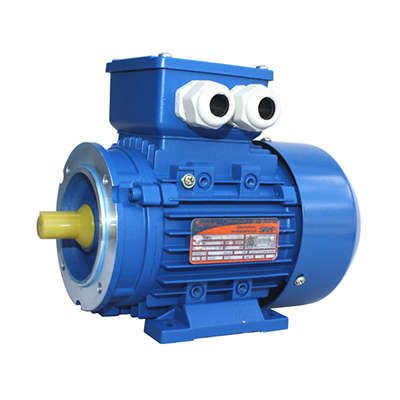

Электродвигатель (5АИ) 56 А4 FF85 0,12кВт 1500 об./мин. IM 2181 (комби (лапы+фланец) + малый фланец) | 01.01.213512 Элком ОРЛАН 01.01.221498

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об/мин IM 2181 от Элком предназначен для компактного оборудования с комбинированным креплением - лапами и фланцем. Подходит для задач, где важна гибкость установки и ограниченное пространство.

Назначение и область применения

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об/мин IM 2181 используется там, где требуется надёжный привод небольшой мощности с возможностью двух типов крепления. Применяется в автоматизированных системах, насосах, вентиляторах, конвейерах и других устройствах с жесткими требованиями к габаритам.

Технические характеристики

• Мощность: 0,12 кВт
• Частота вращения: 1500 об/мин
• Стандарт крепления: IM 2181 - комбинированная система (лапы + фланец)
• Фланцевое крепление: малый фланец (не совместим со стандартными крупногабаритными фланцами)
• Защита корпуса: IP54 (защита от пыли и брызг воды из любого направления)
• Класс нагревостойкости: B (допустимая температура обмотки до 130 C)
• Работает от сети переменного тока 220–380 В, частота 50 Гц
• Габариты соответствуют серийному исполнению 5АИ-56

Совместимость и монтаж

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об/мин IM 2181 можно устанавливать двумя способами: на лапы (горизонтально или вертикально) или через малый фланец - напрямую к оборудованию. Для монтажа на фланец проверьте соответствие посадочного диаметра и расположения крепёжных отверстий вашего механизма. Лапы позволяют использовать стандартные опоры, что упрощает замену аналогичных двигателей. Кабельный вход выполнен с торца - обеспечивает удобную прокладку провода при любом варианте установки.

Безопасность и стандарты

Электродвигатель 5АИ 56 А4 0,12кВт 1500 об/мин IM 2181 соответствует требованиям ГОСТ Р МЭК 60034-1 и имеет степень защиты IP54. Обмотка выполнена с классом нагревостойкости B, что гарантирует безопасную работу при длительной нагрузке. Устройство предназначено для внутреннего помещения, не рекомендовано для работы во взрывоопасных зонах или под прямыми осадками.

Преимущества

• Универсальное крепление - лапы и фланец в одном устройстве снижают необходимость в адаптерах
• Малый фланец позволяет экономить место при компоновке механизмов
• Высокая плотность конструкции за счёт компактного размера рамы 56
• Поддерживается широкий спектр существующих решений благодаря стандартизированному исполнению 5АИ

Ограничения применения

• Не среды с высокой запыленностью выше уровня IP54 - требует внешней защиты
• Малый фланец несовместим с большинством стандартных фланцевых муфт - нужна точная сверка по чертежу
• Мощность 0,12 кВт недостаточна для тяжёлых механических нагрузок - не подходит для прессов, больших насосов
• Запрещён монтаж в условиях постоянного воздействия воды, химикатов или агрессивных паров

Примеры использования

• Привод шнекового питателя в пищевой промышленности
• Вентилятор охлаждения в контроллере управления
• Передвижение легких платформ в сборочных линиях
• Автоматическая подача материалов в медицинских аппаратах

Практические советы

• При использовании фланцевого крепления обязательно проверьте радиальный люфт между валом двигателя и приводным элементом - допуск не более 0,05 мм
• Для долгой службы используйте смазку согласно графику обслуживания - подшипники закрытые, но требуют периодической проверки
• При замене старого двигателя сравните не только мощность, но и положение выхода вала и расстояние между лапами - даже небольшие отличия могут потребовать переделки монтажа
• Обязательно убедитесь, что ваша сеть выдаёт стабильное напряжение - перегрузки по напряжению быстрее выводят из строя обмотки маломощных двигателей
