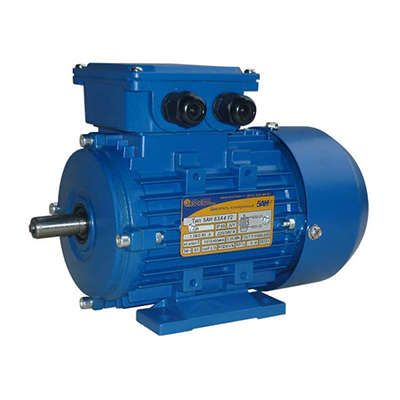

Электродвигатель (5АИ) 63 А4 0,25кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213522 Элком ОРЛАН

Электродвигатель 5АИ 63 А4 0,25кВт 1500 об./мин. IM 1081 (лапы) от ЭЛКОМ - компактный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на оборудовании, работающем от сети 220/380 В, 50 Гц. Артикул 01.01.213522 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями типа АИР и 4А.

Назначение и область применения

Электродвигатель 5АИ 63 А4 0,25кВт 1500 об./мин. IM 1081 (лапы) используется там, где требуется надёжная и длительная работа без перегрузок. Подходит для привода насосов, вентиляторов, малых конвейеров, шнеков и других механизмов с умеренной нагрузкой. Применяется в пищевой, легкой промышленности, ЖКХ и автоматизированных системах.

Технические характеристики

• Мощность: 0,25 кВт
• Частота вращения: 1500 об./мин. (при 50 Гц)
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (обычно 380 В / 220 В)
• Исполнение: закрытое (защита от внешних воздействий)
• Конструкция крепления: лапы (IM 1081)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 63 А4 0,25кВт 1500 об./мин. IM 1081 (лапы) совместим со всеми устройствами, рассчитанными на установку двигателей серии 5АИ, АИР, 4А и аналогичных. Крепление осуществляется через четыре лапы с болтовыми отверстиями - стандартная посадка по ГОСТ. Для монтажа используйте болты M8. Убедитесь, что основание жестко зафиксировано, чтобы избежать вибраций. Соединение с сетью выполняется через клеммную коробку - три фазы и заземление. Напряжение подключается согласно схеме «звезда» (для 380 В) или «треугольник» (для 220 В).

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (электробезопасность) и МЭК 60034 (международные требования к машинам переменного тока). Защита корпуса обеспечена конструкцией - внутренние части недоступны при работе, исключает случайный контакт с токоведущими элементами.

Преимущества

• Высокая ремонтопригодность - доступ к клеммной коробке без демонтажа двигателя
• Унифицированная конструкция - легко заменить на аналоги из серий АИР, 4А, 5А
• Закрытое исполнение снижает риск попадания пыли и влаги внутрь
• Низкий уровень шума при работе благодаря балансировке ротора
• Подтверждённая долговечность в режиме S1 - работает без перерыва до 20 тысяч часов

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для частых пусков (более 6–8 раз в час) - возможен перегрев обмоток
• Не допускается использование вне температурного диапазона от –10C до +40C
• Не подходит для высоких уровней запыления или постоянного контакта с водой - IP44 не обеспечивает герметичность

Примеры использования

• Привод воздушного вентилятора в системе вентиляции помещения
• Насос циркуляционный для системы отопления
• Шнековый питатель для сыпучих материалов
• Привод роликовой линии на сборочном участке
• Малогабаритный конвейер для упаковочных линий

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы
• Обязательно подключите заземление - даже при небольшой мощности это требование обязательное
• При замене старого двигателя сверьте габариты и посадочные размеры - хотя серии совместимы, есть различия в длине вала
• Не затягивайте болты крепления слишком сильно - можно повредить лапы, особенно если они литые
• Для длительной эксплуатации регулярно проверяйте состояние подшипников и наличие смазки - сервисный интервал обычно 2–3 года
