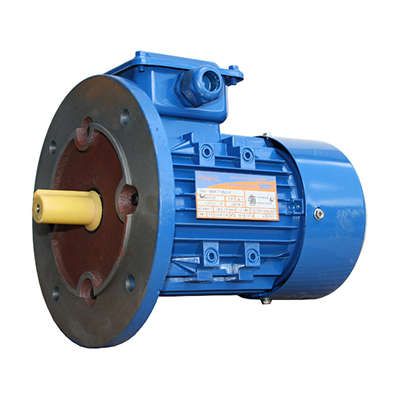

Электродвигатель (5АИ) 71 В2 1,1кВт 3000 об./мин. IM 3081 (фланец) | 01.01.216431 Элком ОРЛАН

Электродвигатель 5АИ 71 В2 1,1кВт 3000 об./мин. IM 3081 (фланец) от Элком - компактный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на станках, насосах и других приводах с требованием высокой скорости вращения. Артикул 01.01.216431 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями.

Назначение и область применения

Электродвигатель 5АИ 71 В2 1,1кВт 3000 об./мин. IM 3081 (фланец) используется там, где нужна надёжная работа при постоянной нагрузке и высоких оборотах. Подходит для приводов станков, вентиляторов, циркулярных пил, конвейеров, насосов и другого оборудования, работающего в режиме S1 (непрерывная нагрузка). Установка осуществляется через фланцевый крепление - это исключает необходимость в основании и упрощает монтаж на корпус устройства.

Технические характеристики

• Мощность: 1,1 кВт
• Частота вращения: 3000 об/мин
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Режим работы: S1 (продолжительный)
• Напряжение питания: до 660 В, 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Конструкция крепления: фланец (IM 3081)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Фланцевое исполнение IM 3081 позволяет установить двигатель прямо на приводную машину без дополнительных опор. Посадочные размеры фланца стандартизированы - совместим с оборудованием, рассчитанным под серию 5АИ. Для замены старых двигателей (например, АИР, 4А, 5АМ) проверьте соответствие габаритов и осевых размеров. Кабельный вход расположен в верхней части корпуса - рекомендуется использовать герметичные вводы при работе во влажной среде.

Безопасность и стандарты

Электродвигатель 5АИ 71 В2 1,1кВт 3000 об./мин. IM 3081 (фланец) произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (безопасность электромашин), ГОСТ Р 52776-2007 (энергоэффективность) и МЭК 60034 (международные требования к двигателям). Конструкция защищена от попадания пыли и капель воды - класс защиты IP54. Наличие заземляющего болта на корпусе обеспечивает безопасное подключение к системе заземления.

Преимущества

• Высокая механическая прочность благодаря литому алюминиевому корпусу
• Закрытое исполнение снижает риск повреждений в запылённых условиях
• Фланцевое крепление экономит место и ускоряет сборку
• Широкая взаимозаменяемость с другими сериями (АИР, 4А, 5АМ и др.)
• Поддержание стабильных оборотов даже при колебаниях напряжения +-10%

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, прямого контакта с водой или химически активных средах - класс защиты IP54 недостаточен для таких условий
• Не допускается использование в качестве пускового двигателя или при частых пусках/остановах - длительный режим S1 требует равномерной нагрузки
• Не работает от однофазной сети - требуется трёхфазное питание 380/660 В
• Максимальная температура окружающей среды +40C; при более высоких значениях требуется снижение мощности или принудительное охлаждение

Примеры использования

• Циркулярная пила - привод режущего диска
• Насосная станция - перекачка жидкостей в системах водоснабжения
• Конвейерная лента - перемещение материалов на производстве
• Вентиляционная система - обеспечение воздушного потока в помещениях
• Обрабатывающий станок - шпиндели с высокой скоростью вращения

Практические советы

• Перед установкой проверьте соответствие фланцевого отверстия на приводе и посадочному диаметру двигателя - расхождение вызывает вибрацию и износ подшипников
• Используйте термореле или тепловую защиту при длительной эксплуатации - особенно при высоких температурах окружающей среды
• При замене аналога (например, АИР 71А4) сверьте массу, длину вала и положение кабельного ввода - они могут отличаться даже при одинаковой мощности
• Не затягивайте болты фланца слишком сильно - это деформирует корпус и выведет двигатель из балансировки
• Для долгой службы регулярно смазывайте подшипники согласно графику обслуживания завода-изготовителя
