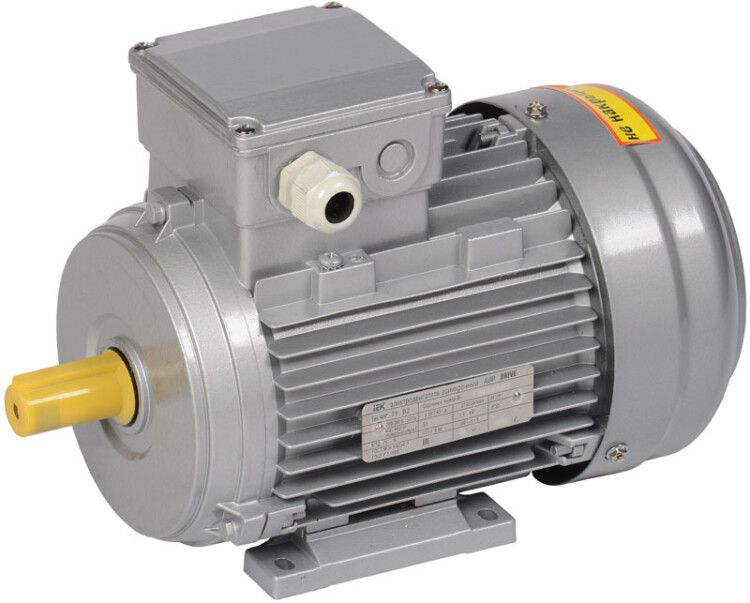

Электродвигатель АИР DRIVE 3ф 71B2 220/380В 1.1кВт 3000об/мин 1081 IEK DRV071-B2-001-1-3010

Электродвигатель трехфазный АИР 71B2 380В 1,1 кВт 3000 об/мин 1081 DRIVE - компактный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленном оборудовании. Модель из серии DRIVE обеспечивает надежную работу при напряжении 380 В и частоте 50 Гц, подходит для установки на станки, насосы и конвейеры.

Назначение и область применения

Электродвигатель трехфазный АИР 71B2 380В 1,1 кВт 3000 об/мин 1081 DRIVE используется там, где требуется устойчивый крутящий момент и высокая скорость вращения. Он применяется в системах вентиляции, насосных станциях, транспортерах, шнековых питателях, компрессорах, станках с ЧПУ и других устройствах с жесткими режимами нагрузки. Подходит для промышленного оборудования, объектов ЖКХ, строительства и энергетики.

Технические характеристики

• Мощность: 1,1 кВт - достаточна для средних нагрузок, например, малых насосов или вентиляторов
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного типа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 3000 об/мин - соответствует двухполюсному исполнению, идеальна для быстродействующих механизмов
• Количество фаз: 3 - требует подключения через трёхфазный источник питания
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для помещений с повышенной влажностью или запылённостью
• Высота оси вращения: 71 мм - определяет габариты и тип крепления
• КПД: 0,77 - эффективность ниже современных моделей, но соответствует классу старших серий
• Номинальный ток: 4,58 А (звезда) / 2,65 А (треугольник) - важно при выборе автоматических выключателей и тепловых реле
• Коэффициент мощности: 0,83 - показывает хорошую реакцию на активно-индуктивную нагрузку
• Количество полюсов: 2 - обеспечивает максимальную скорость вращения среди стандартных двигателей
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, подходит для неотапливаемых цехов и улиц
• Монтажное исполнение: IM1081 - фланцевое крепление с валом на выходе, без лап
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 71B2 380В 1,1 кВт 3000 об/мин 1081 DRIVE имеет монтажное исполнение IM1081 - значит, он крепится фланцем к корпусу приводимого механизма. Для установки необходима точная совпадение посадочных размеров: диаметр фланца и расположение крепёжных отверстий должны соответствовать приводу. Вал двигателя - цилиндрический, без шпонки, что позволяет использовать муфты или ременные передачи. Подключение осуществляется к клеммной коробке с выводами U1-V1-W1 и U2-V2-W2. Переключение со звезды на треугольник возможно, но требует внешнего переключателя. Обязательно проверьте соответствие напряжения сети и схемы подключения - неверное подключение повредит обмотки.

Безопасность и стандарты

Электродвигатель трехфазный АИР 71B2 380В 1,1 кВт 3000 об/мин 1081 DRIVE соответствует ГОСТ 51689 и имеет степень защиты IP55, что исключает попадание пыли внутрь и защищает от водяных струй. Климатическое исполнение У2 гарантирует работоспособность в условиях низких температур и сырости. Применение в соответствии с нормами ПУЭ и правилами безопасности электроустановок обязательно. Не допускается работа при превышении номинального тока более чем на 10 % длительное время - это вызовет перегрев и выход из строя.

Преимущества

• Фланцевое крепление IM1081 уменьшает количество элементов крепления и снижает риск вибраций
• Высокая частота вращения (3000 об/мин) позволяет использовать редукторы меньшего размера
• Защита IP55 делает двигатель пригодным для использования в сложных условиях - на открытых площадках, в цехах с мойкой
• Гарантия 3 года указывает на стабильное качество производства бренда IEK
• Широко распространённая модель - легко найти замену или запчасти

Ограничения применения

• Не предназначен для частотного регулирования - при работе с преобразователем частоты возможен перегрев из-за недостаточной вентиляции
• Низкая эффективность (КПД 0,77) по сравнению с новыми сериями (например, IEK ECO) - не рекомендован для устройств с круглосуточной работой
• Отсутствие лап - нельзя установить на плоскую поверхность без адаптера
• Не подходит для взрывоопасных зон - не имеет взрывозащиты (Ex-маркировки)
• При температуре выше +40 C необходимо принудительное охлаждение

Примеры использования

• Вентиляционные системы в производственных помещениях
• Циркуляционные насосы в системах отопления и водоснабжения
• Ленточные транспортёры на складах и заводах
• Шнековые смесители для пищевой и химической промышленности
• Затворы и задвижки в трубопроводах с пневматическим или механическим приводом
• Компрессоры небольшой мощности для воздушных систем

Практические советы

• При монтаже используйте уровень - даже небольшой перекос увеличивает нагрузку на подшипники
• Обязательно проверяйте направление вращения перед запуском - при необходимости поменяйте местами любые две фазы
• Для защиты от перегрузки выбирайте тепловое реле с током срабатывания около 4,8–5,0 А
• Если двигатель будет установлен вне помещения, предусмотрите дополнительную защиту от атмосферных осадков - хотя IP55 защищает от брызг, прямой дождь может привести к пробою изоляции
• При замене убедитесь, что новый двигатель имеет такое же монтажное исполнение (IM1081) и посадочные размеры - особенно важна высота оси 71 мм
• Не забывайте про периодическую смазку подшипников - интервал зависит от условий эксплуатации, но обычно составляет 1000–2000 часов
