Электродвигатель (5АИ) 71 В8 0,25кВт 750 об./мин. IM 2081 (комби) | 01.01.213538 Элком ОРЛАН

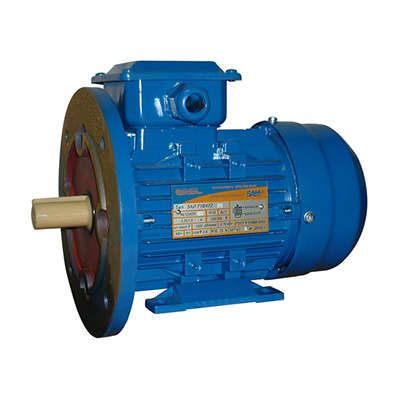

Электродвигатель 5АИ 71 В8 0,25кВт 750 об./мин. IM 2081 от Элком - трёхфазный асинхронный двигатель закрытого исполнения IP55, рассчитанный на работу от сети 660 В, 50 Гц. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213538 соответствует серийному ряду 5АИ, взаимозаменяемому с другими популярными моделями.

Назначение и область применения

Электродвигатель 5АИ 71 В8 0,25кВт 750 об./мин. IM 2081 предназначен для длительной работы в промышленных условиях. Он используется там, где требуется умеренная мощность и стабильная скорость вращения - например, в системах вентиляции, циркуляционных насосах, ленточных конвейерах и легких грузоподъёмных механизмах. Низкая частота вращения (750 об/мин) делает его удобным для прямого соединения с механизмами без сложных редукторов.

Технические характеристики

• Мощность: 0,25 кВт - достаточна для малых и средних нагрузок
• Напряжение: 660 В - работает от трёхфазной сети высокого напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Число фаз: 3 - требует трёхпроводной подводки
• Частота вращения: 750 об/мин - соответствует 8 полюсам двигателя
• КПД: 50 % - ниже среднего, характерно для двигателей с большим числом полюсов
• Ток: 1,27 А - номинальный потребляемый ток при нагрузке
• Коэффициент мощности: 0,6 - требует компенсации реактивной мощности в крупных установках
• Высота оси вращения: 71 мм - стандартный размер для крепления на раму
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированное крепление: лапы и фланец
• Монтажное исполнение: IM2081 - аналогично B35; позволяет крепить как на основание, так и через фланец
• Климатическое исполнение: У2 - допустимо использование при температуре от –45 C до +40 C
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 71 В8 0,25кВт 750 об./мин. IM 2081 имеет стандартную посадку по валу и крепёжным отверстиям, что обеспечивает замену на другие модели серии 5АИ, АИР, 4А и им подобные. Для монтажа используйте болты M8 (по стандарту для высоты оси 71 мм). Фланцевое крепление (B35) позволяет легко интегрировать двигатель в корпус насоса или вентилятора. Кабельный вход выполнен в боковой крышке - подключение проводов осуществляйте после проверки фазировки. Обязательно заземлите корпус через контакт на кожухе.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012 и МЭК 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в помещениях с повышенной запылённостью или влажностью. Соответствие нормам позволяет использовать двигатель в промышленных объектах без дополнительных согласований. Климатическое исполнение У2 обеспечивает надёжную работу в холодных регионах при условии отсутствия конденсации на поверхности.

Преимущества

• Фланцевое и лаповое крепление (B35 / IM2081) дают гибкость при установке
• Защита IP55 снижает риск выхода из строя в пыльных или влажных средах
• Поддерживается доработка для частотного регулирования - можно адаптировать под изменяющуюся нагрузку
• Широкая взаимозаменяемость с сериями АИР, 4А, 5А - упрощает ремонт и замену
• Работает от стандартной трёхфазной сети 660 В - не требует трансформаторов в некоторых сетях

Ограничения применения

• Низкий КПД (50%) делает его энергоэффективным только при малых нагрузках - не рекомендован для постоянной работы на пределе мощности
• Не предназначен для частых пусков или кратковременных режимов (S2–S4); применяется только в режиме S1
• Требует компенсации коэффициента мощности (cos φ = 0,6) в системах с несколькими двигателями - возможны штрафы за реактивную энергию
• Не следует применять в средах с агрессивными химикатами или постоянным воздействием прямого потока воды - IP55 не является герметичным
• При температуре ниже –45 C возможны проблемы с смазкой подшипников - необходима предварительная прогрев

Примеры использования

• Циркуляционный насос системы отопления в производственном помещении
• Осевой вентилятор в воздуховоде промышленного цеха
• Лебёдка для перемещения лёгких контейнеров на складе
• Привод конвейерной ленты в пищевой промышленности
• Подающий механизм для сыпучих материалов с низкой скоростью движения

Практические советы

• Проверьте соответствие напряжения питания - 660 В не всегда доступны в бытовых сетях; возможно, нужен трансформатор
• При использовании с частотным преобразователем - убедитесь, что двигатель доработан для этого (указано в доп. информации)
• При монтаже на фланец - выставляйте соосность с приводимым оборудованием, чтобы избежать вибраций и преждевременного износа подшипников
• Замена на другую модель серии? Сверяйтесь с размерами: высота оси 71 мм, посадочные диаметры вала и крепёжные отверстия должны совпадать
• При первом запуске - проверьте правильность чередования фаз, чтобы исключить вращение против часовой стрелки
• Регулярно контролируйте нагрев корпуса - при работе на пределе возможен перегрев из-за низкого КПД
