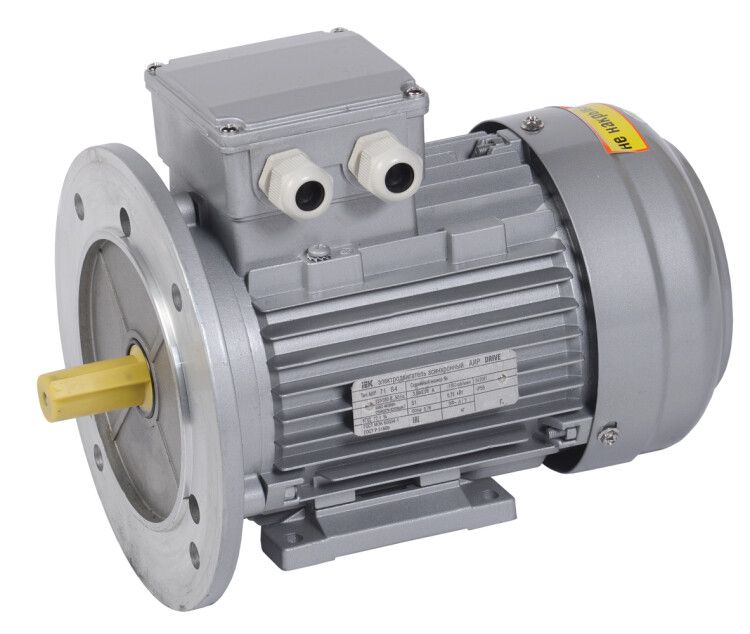

Электродвигатель АИР DRIVE 3ф 71B8 220/380В 0.25кВт 750об/мин 2081 IEK DRV071-B8-000-3-0720

Электродвигатель трехфазный АИР 71B8 380В 0,25кВт 750об/мин DRIVE IEK - компактный асинхронный двигатель для постоянной работы в промышленном оборудовании, рассчитанный на сетевое напряжение 380 В и частоту 50 Гц. Модель из серии DRIVE от IEK подходит для задач, где важна надежность при невысокой мощности, например - в насосах, вентиляторах и малых конвейерах.

Назначение и область применения

Электродвигатель трехфазный АИР 71B8 380В 0,25кВт 750об/мин DRIVE IEK предназначен для привода механизмов, требующих устойчивого вращения при низкой скорости и средней нагрузке. Подходит для установки в системах вентиляции, водоснабжения, пищевой и легкой промышленности. Часто используется в насосах, транспортерах, смесителях, затворах и компрессорах с небольшими габаритами.

Технические характеристики

• Мощность: 0,25 кВт - достаточна для малых механизмов, не перегружает сеть при запуске
• Напряжение: 380 В переменного тока - совместим с промышленными трёхфазными сетями
• Частота: 50 Гц - стандартизирован для российских и ближнего зарубежья сетей
• Частота вращения: 750 об/мин - соответствует 8 полюсам, обеспечивает медленный, но стабильный крутящий момент
• КПД: 55% - типичный показатель для двигателей этой категории; эффективнее, чем однофазные аналоги, но ниже, чем у современных моделей с классом IE3+
• Номинальный ток: 3,14 А (соединение “звезда”) / 1,82 А (соединение “треугольник”) - важно при подключении через контакторы и тепловые реле
• Коэффициент мощности: 0,6 - требует компенсации реактивной мощности в крупных системах
• Защита: IP55 - защищен от пыли и струй воды, подходит для помещений с повышенной влажностью или пылью
• Исполнение: B35 - монтаж на основание с фланцевым креплением, универсальный вариант для большинства станков
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, подходит для неотапливаемых цехов и улиц
• Подшипники: шариковые - обеспечивают долгую работу при равномерной нагрузке, не предназначены для ударных и радиальных перегрузок
• Типоразмер: 71 мм - высота оси вращения и габариты корпуса, определяющие посадочные размеры
• Гарантия: 36 месяцев - стандарт для серий DRIVE IEK
• Соответствие: ГОСТ 51689 - соблюдены требования к безопасности и параметрам промышленных двигателей

Совместимость и монтаж

Электродвигатель трехфазный АИР 71B8 380В 0,25кВт 750об/мин DRIVE IEK имеет монтажное исполнение IM1081 (B35), что позволяет крепить его как на основание, так и на фланец. Для правильной установки проверьте:

• Походящий посадочный диаметр вала - 14 мм (стандарт для этого типоразмера)
• Расстояние между крепежными отверстиями - согласно чертежам IEK для модели AIR 71
• Способ соединения обмоток - звезда (380 В) или треугольник (220 В); в данном случае предпочтительно подключение “звездой”
• Заземление - обязательно через болт на корпусе, указанный в руководстве

Не допускается использование с частотным преобразователем без предварительной проверки совместимости - двигатель не предназначен для частотного регулирования.

Безопасность и стандарты

Электродвигатель трехфазный АИР 71B8 380В 0,25кВт 750об/мин DRIVE IEK соответствует ГОСТ 51689 и имеет степень защиты IP55, что исключает попадание пыли внутрь и повреждение от водяных струй. Конструкция выполнена с учетом требований к электрооборудованию в условиях повышенной опасности. Наличие термозащиты не предусмотрено - рекомендуется использовать внешние тепловые реле.

Преимущества

• Надежная конструкция с шариковыми подшипниками - снижает риск внезапного отказа при равномерной нагрузке
• Высокая степень защиты IP55 - позволяет использовать в сырых, пыльных помещениях без дополнительных кожухов
• Универсальное исполнение B35 - легко заменяет аналоги других производителей
• Долгий гарантийный срок - 3 года, что выше среднего для бюджетных моделей
• Совместимость с распространёнными автоматическими выключателями и контакторами

Ограничения применения

• Низкий КПД (55%) делает его экономически невыгодным для оборудования, работающего более 8 часов в день - лучше выбрать модель с классом IE2 или IE3
• Не предназначен для частотного управления - нельзя подключать к частотному преобразователю без потери срока службы
• Отсутствует встроенная термозащита - требуется обязательная установка теплового реле
• Низкая скорость вращения (750 об/мин) ограничивает применение там, где нужна быстрая передача движения - потребуется редуктор
• Не рекомендован для работы при температурах выше +40 C - возможен перегрев при длительной нагрузке

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляторы в промышленных воздуховодах
• Ленточные транспортеры на складах и производствах
• Смесители для растворов в строительной сфере
• Затворы и задвижки в трубопроводах
• Малогабаритные компрессоры для воздушных систем

Практические советы

• При монтаже используйте только качественные крепления - вибрация от несоосности сокращает срок службы подшипников
• Обязательно проверяйте фазировку перед первым запуском - неправильное подключение вызывает вращение в противоположную сторону
• Выбирайте тепловое реле с током срабатывания около 3,5–4 А - это защитит двигатель от перегрузки
• При работе в холодных условиях (ниже –20 C) перед запуском прогрейте двигатель в течение 10 минут на холостом ходу
• Не применяйте этот двигатель в качестве замены для моделей с КПД выше 70% - будет расти расход электроэнергии
• При замене старого двигателя сверьте не только мощность, но и высоту оси вращения (71 мм) и тип крепления - даже небольшая разница может помешать установке
