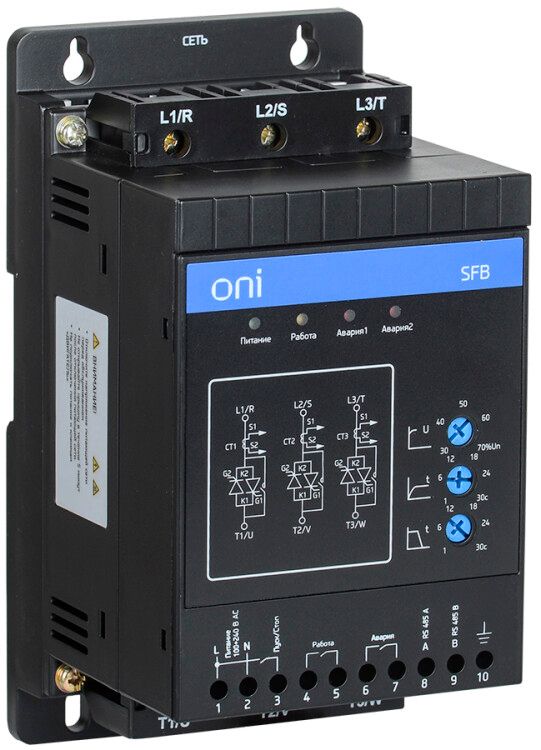

Устройство плавного пуска SFB 3Ф 380В 1.1кВт 2.2A Uупр 110-220В ONI SFB-33-D11-A-00 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 1,1 кВт. Модель sfb-33-d11-a-00 рассчитана на работу в сетях 380 В, управляется напряжением 110–220 В AC и оснащена встроенным байпасом, что снижает износ оборудования и упрощает интеграцию в промышленные системы.

Назначение и область применения

Устройство плавного пуска ONI SFB используется там, где требуется исключить резкий скачок тока при запуске двигателя - это защищает механические передачи, ремни, муфты и сам двигатель от ударных нагрузок. Применяется в системах с частыми циклами включения: насосы, вентиляторы, конвейеры, компрессоры, станки с мягким пуском. Особенно эффективно в условиях, где важна долговечность оборудования и стабильность сети.

Технические характеристики

• Номинальное рабочее напряжение: 400 В (совместимо с сетью 380 В)
• Номинальный ток: 2 А (максимальный ток двигателя - 2,2 А)
• Номинальная мощность: 1,1 кВт
• Напряжение управления: 110–240 В AC
• Количество фаз: 3
• Степень защиты: IP20 (защита от прикосновений и твёрдых предметов, не предназначено для работы во влажной среде)
• Тип управления: ручная настройка через интерфейс
• Функция BYPASS: встроенная - после выхода на рабочую скорость двигатель переводится напрямую на сеть, снижая потери энергии
• Защита от перегрузки: да - автоматическое отключение при превышении допустимого тока
• Гарантийный срок: 12 месяцев
• Поддержка протокола: MODBUS RTU - для удалённого мониторинга и настройки

Совместимость и монтаж

Устройство плавного пуска ONI SFB совместимо с большинством трёхфазных асинхронных двигателей мощностью до 1,1 кВт и током до 2,2 А. Для подключения используются клеммы L1/L2/L3 (питание двигателя), T1/T2/T3 (выход на двигатель) и два контакта для управления (например, от кнопочной станции или ПЛК). Кабели должны соответствовать классу нагревостойкости и иметь достаточное сечение - рекомендуется проверить по таблице сечения для тока 2,5 А. Монтаж выполняется на DIN-рейку 35 мм. Убедитесь, что температура окружающей среды не превышает +40 C, а вентиляция вокруг устройства обеспечена.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям международных норм безопасности для промышленного оборудования. Встроенная защита от перегрузки и наличие сертификатов производителя обеспечивают соответствие ГОСТ Р IEC 60947-4-2. Наличие модульной конструкции и изоляции соответствует уровню IP20, что гарантирует безопасность при обслуживании в закрытых щитовых.

Преимущества

• Встроенная функция BYPASS снижает тепловые потери и продлевает срок службы самого УПП
• Ручная настройка параметров - не требует сложного программирования, доступна даже при отсутствии IT-инфраструктуры
• Поддержка MODBUS RTU - позволяет интегрировать устройство в SCADA-системы и управлять им удалённо
• Использование компонентов от ведущих мировых производителей повышает надёжность и долговечность
• Малый размер и DIN-рейка позволяют легко размещать в шкафах с ограниченным пространством

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для двигателей с током выше 2,2 А - возможен перегрев и отказ
• Не имеет встроенных частотных преобразователей - не регулирует скорость вращения, только плавный пуск/останов
• Требует внешнего термозащитного реле при работе в экстремальных температурных режимах
• Не работает с однофазными двигателями - только трёхфазные

Примеры использования

• Водяной насос в системе водоснабжения здания - предотвращает гидроудары в трубах
• Вентиляционная установка в промышленном цеху - снижает нагрузку на сеть при одновременном включении нескольких единиц
• Конвейерная лента на пищевом производстве - обеспечивает мягкий старт без проскальзывания ленты
• Компрессор для pneumatic-систем - увеличивает срок службы клапанов и соединений

Практические советы

• Перед первым запуском обязательно проверьте соответствие тока двигателя (не более 2,2 А) и напряжения питания (380 В +-10%)
• Настройте время разгона и торможения в соответствии с типом механизма - слишком быстрый пуск сводит на нет преимущество УПП
• При использовании MODBUS RTU убедитесь, что адрес устройства уникален в сети и выставлен правильно через DIP-переключатели или интерфейс
• Не забывайте про вентиляцию - устройство выделяет тепло, особенно при длительной работе на высоких нагрузках
• При замене старого контактора на ONI SFB - сохраните схему управления, так как входы управления остаются аналогичными
• Для сервисного обслуживания используйте только отключённое питание - даже при отключенном двигателе конденсаторы внутри могут сохранять заряд
