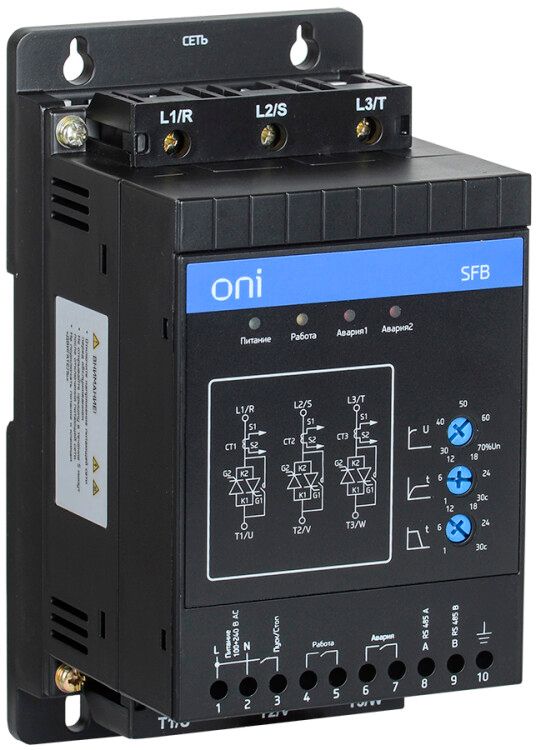

Устройство плавного пуска SFB 3Ф 380В 1.5кВт 3A Uупр 110-220В Modbus ONI SFB-33-D15-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-d15-a-10 предназначено для мягкого запуска и остановки трёхфазных электродвигателей мощностью до 1,5 кВт, снижая механические нагрузки и скачки тока при включении. Благодаря поддержке Modbus и широкому диапазону напряжения управления, устройство легко интегрируется в автоматизированные системы промышленного оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-d15-a-10 используется там, где требуется избежать резких пусковых токов и ударных нагрузок на двигатель, ременную передачу, шестерни или соединяемую нагрузку. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, чувствительным к перегрузкам при старте.

Технические характеристики

• Номинальное напряжение питания: 400 В (трёхфазное, допускается работа от сети 380–400 В)
• Номинальный ток: 3 А - соответствует двигателю мощностью 1,5 кВт
• Напряжение управления: 110–240 В переменного тока - совместимо с большинством промышленных контроллеров
• Тип устройства: УПП (устройство плавного пуска) с встроенным байпасом
• Количество фаз: 3
• Степень защиты: IP20 - для установки внутри щита, не защищено от пыли и воды
• Защита от перегрузки двигателя: да - автоматическое отключение при превышении тока
• Способ настройки: ручная регулировка через кнопки + интерфейс Modbus RTU
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-d15-a-10 устанавливается в распределительном щите. Для подключения используются клеммы L1/L2/L3 (питание двигателя), T1/T2/T3 (выход на двигатель), U1/U2 (напряжение управления). Встроенная функция bypass позволяет после выхода на рабочую скорость полностью отключить тиристоры и перевести питание двигателя напрямую на контактор - это снижает нагрев и увеличивает срок службы УПП.

Интерфейс Modbus RTU реализован через последовательный порт RS-485. Для связи нужна двужильная витая пара с экранированием, заземлённая на одном конце. Настройка параметров возможна как через кнопки на лицевой панели, так и через SCADA-систему или PLC.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки и встроенный байпас повышают надёжность работы. Наличие сертификатов соответствия ЕАЭС подтверждает безопасность эксплуатации в условиях России и стран СНГ. IP20 не предусматривает защиту от внешних воздействий - установка обязательна в закрытом щите.

Преимущества

• Встроенный байпас - снижает потери энергии и тепловую нагрузку при длительной работе
• Поддержка Modbus RTU - удобная интеграция в существующие системы автоматизации
• Широкий диапазон напряжения управления (110–240 В AC) - совместим с различными типами контроллеров
• Ручная и дистанционная настройка - гибкость в обслуживании
• Защита от перегрузки - предотвращает аварийные ситуации при затруднённом пуске

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Максимальная мощность - 1,5 кВт; применение с более мощными двигателями недопустимо
• Требуется стабильное сетевое напряжение +-10%; частые просадки могут вызывать сбои
• Не имеет встроенного термостата - температура окружающей среды должна оставаться в пределах –10…+50 C
• Modbus работает только по RS-485 - не поддерживает Ethernet, Profibus или другие протоколы

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента - снижает износ привода и цепей при каждом включении
• Вентилятор охлаждения - равномерный набор оборотов продлевает жизнь подшипникам
• Компрессор воздуха - уменьшает нагрузку на сеть при одновременном запуске нескольких единиц

Практические советы

• Перед монтажом проверьте соответствие номинального тока двигателя (не выше 3 А) и напряжения питания (380–400 В)
• При подключении Modbus используйте терминалы A/B, а не C/D - стандарт RS-485 требует правильной полярности
• Настройте время разгона и торможения в зависимости от инерции нагрузки - слишком быстрый пуск сводит на нет преимущество УПП
• Обязательно включите функцию байпаса - она экономит энергию и снижает риск перегрева тиристоров
• Для удалённого контроля используйте ПЛК с модулем RS-485 - можно получать данные о токе, температуре и состоянии отказа
• Не забудьте выделить место в щите для теплоотвода - даже при IP20 устройство греется при длительной работе
