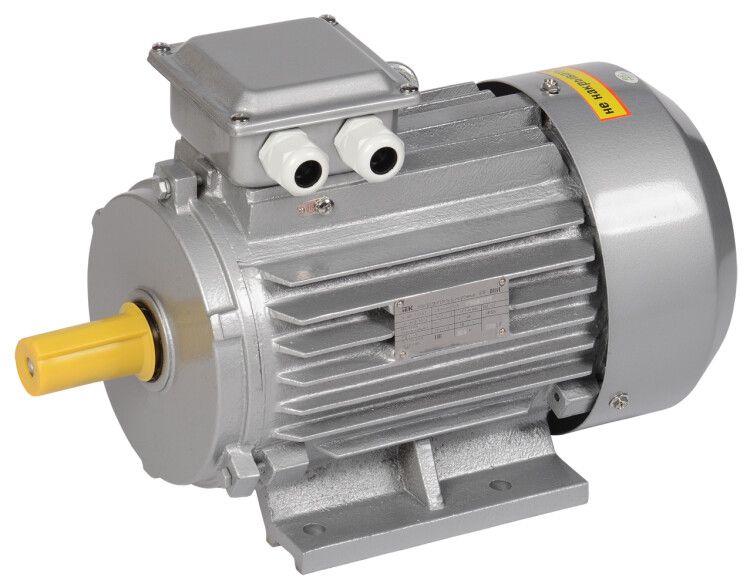

Электродвигатель АИР DRIVE 3ф 100L8 220/380В 1.5кВт 750об/мин 1081 IEK DRV100-L8-001-5-0710

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 1081 (лапы) DRIVE IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий на напряжении 220/380 В и подходящий для постоянной нагрузки в условиях умеренного климата. Бренд IEK и артикул drv100-l8-001-5-0710 указывают на соответствие серийному решению DRIVE, предназначенное для долгой службы в сложных средах.

Назначение и область применения

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 1081 (лапы) DRIVE IEK используется там, где нужна стабильная механическая мощность при низкой скорости вращения. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, затворов и других механизмов в обрабатывающей, добывающей промышленности, ЖКХ и строительстве.

Технические характеристики

• Мощность: 1,5 кВт - достаточна для средних нагрузок, например, для малых насосов или транспортеров;
• Напряжение: 220/380 В - работает в двух схемах соединения обмоток: «треугольник» (220 В) и «звезда» (380 В);
• Частота вращения: 750 об/мин - соответствует 8 полюсам, что обеспечивает медленный, но высокий крутящий момент;
• Степень защиты IP55 - защищён от пыли и струй воды из любого направления, подходит для сырых и запылённых помещений;
• Климатическое исполнение У2 - рассчитан на работу при температурах от -45 C до +40 C, в помещениях с нормальной влажностью;
• КПД 0,74 и коэффициент мощности 0,72 - типичные значения для двигателей этой категории, требуют компенсации реактивной мощности в крупных системах;
• Номинальный ток: 7,44 А (при 220 В) / 4,31 А (при 380 В) - важен для выбора автоматических выключателей и тепловых реле;
• Высота оси вращения: 100 мм - совпадает с типоразмером корпуса, определяет габариты установки;
• Монтажное исполнение IM1081 - лапы, крепление через четыре отверстия в основании;
• Подшипники: шариковые - обеспечивают длительную работу без обслуживания, но чувствительны к ударным нагрузкам;
• Частота сети: 50 Гц - стандарт для России и стран СНГ;
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов;
• Соответствует ГОСТ 51689 - официально допущен к применению в РФ.

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 1081 (лапы) DRIVE IEK монтируется на жесткую плоскую поверхность с помощью четырёх болтов через отверстия в лапах. Диаметр посадочных отверстий не указан в данных - перед монтажом проверьте чертёж или реальный образец. Для подключения используйте трёхжильный кабель с заземлением. Переключение между 220 В и 380 В выполняется изменением схемы соединения обмоток внутри клеммной коробки - с «треугольника» на «звезду». Клеммная коробка доступна для обслуживания без демонтажа двигателя.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 1081 (лапы) DRIVE IEK соответствует требованиям ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в условиях повышенной запылённости и влажности. Наличие заземляющего контакта обязательно. Не применяйте в взрывоопасных зонах - двигатель не является взрывозащищённым.

Преимущества

• Высокая ремонтопригодность - легко заменить подшипники, клеммную коробку, вентилятор охлаждения;
• Устойчивость к перегрузкам - благодаря термозащите обмоток (неявная, но стандартная для серии DRIVE);
• Надёжная герметизация - IP55 снижает риск выхода из строя из-за попадания влаги или пыли;
• Совместимость с частотными преобразователями - можно регулировать скорость, хотя в паспорте не указано явно, но конструкция этого типа позволяет;
• Долгий срок службы - гарантия 3 года и использование качественных материалов в серии DRIVE.

Ограничения применения

• Не предназначена для работы в агрессивных химических средах - корпус не покрыт специальным антикоррозийным составом;
• Не подходит для экстремально холодных условий ниже -45 C - возможна потеря пластичности материалов;
• Запрещено применять в местах с постоянными ударами или вибрациями выше нормы - шариковые подшипники могут выйти из строя быстрее;
• Не рекомендован для частого пуска-останова - увеличивается нагрев обмоток, особенно при работе на 220 В;
• Требуется внешняя защита от перегрузки - сам двигатель не имеет встроенной тепловой защиты, её должен обеспечивать внешний реле.

Примеры использования

• Насосная станция для подачи воды в многоквартирном доме - низкая скорость и высокий момент идеальны для создания давления;
• Ленточный транспортёр на складе - устойчивый ход при 750 об/мин снижает износ ремней и роликов;
• Вентиляционная установка в цеху - IP55 предотвращает повреждение от пыли металлообработки;
• Смеситель для бетона - способен работать часами под нагрузкой, не перегреваясь;
• Затвор на трубопроводе - обеспечивает точное управление потоком жидкости или газа.

Практические советы

• При подключении к сети 380 В всегда используйте схему «звезда» - так снижаются пусковые токи и нагрузка на сеть;
• Перед первым запуском проверните вал рукой - он должен вращаться свободно, без заклинивания;
• Убедитесь, что крепление лап плотно прилегает к основанию - даже небольшой люфт вызывает вибрацию и преждевременный износ подшипников;
• Для длительной работы в режиме 220 В следите за температурой корпуса - при такой схеме двигатель нагревается сильнее;
• Проверяйте состояние подшипников каждые 1–2 года - при появлении шума или перегрева замените их заранее;
• Используйте только кабель сечением не менее 2,5 мм2 для фаз и 1,5 мм2 для заземления - чтобы избежать перегрева проводов.
