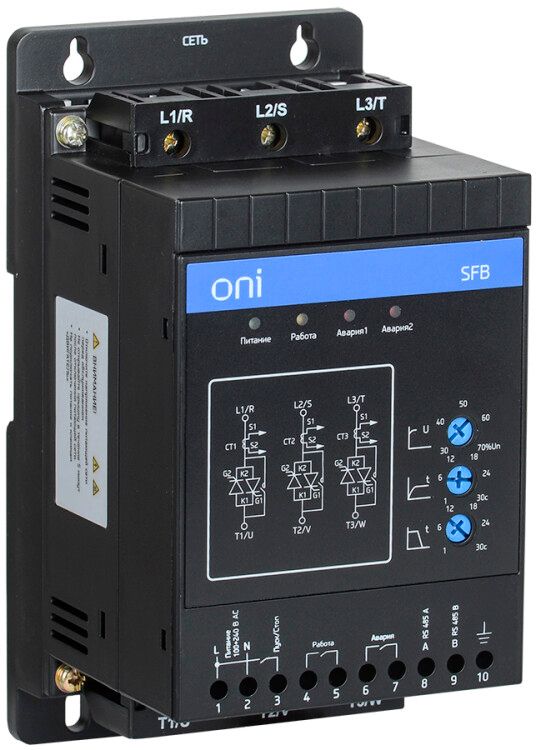

Устройство плавного пуска SFB 3Ф 380В 0.75кВт 1.5A Uупр 110-220В Modbus ONI SFB-33-C075-A-10 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 0,75 кВт. Модель sfb-33-c075-a-10 подходит для автоматизированных систем, где важна защита оборудования и точное управление, особенно там, где требуется интеграция в промышленные сети через Modbus.

Назначение и область применения

Устройство плавного пуска ONI SFB используется для снижения пиковых нагрузок при запуске электродвигателей, предотвращая резкие скачки тока, которые повреждают механические узлы и сокращают срок службы привода. Применяется в системах с частыми циклами включения: насосах, вентиляторах, конвейерах, компрессорах, станках с мягкими требованиями к моменту старта. Особенно эффективно там, где важно избежать ударных нагрузок на ременные передачи, муфты или валы.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 1,5 А
• Номинальная мощность: 0,75 кВт
• Напряжение управления: 110–240 В AC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц пыли, но не для открытых площадок или влажных сред
• Функция BYPASS: встроенная - после выхода двигателя на рабочую скорость контактор замыкает цепь минуя полупроводники, снижая потери энергии
• Настройка параметров: ручная (через кнопки/дисплей) + через интерфейс Modbus RTU
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB подключается последовательно между источником питания и двигателем. Для работы необходимы три фазы 380–400 В и сигнал управления 110–240 В. Клеммы для подключения двигателя рассчитаны на ток 1,5 А - подходят для проводов сечением 1,5–2,5 мм2. Интерфейс Modbus RTU реализован через RS-485 - использует два провода (A/B), заземление необязательно, но рекомендовано для помехоустойчивости. Монтаж выполняется на DIN-рейку 35 мм. Не требует дополнительных внешних реле защиты - встроенная защита от перегрузки двигателя исключает необходимость установки теплового реле.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки двигателя активируется при превышении установленного порога тока - срабатывает автоматически и сохраняет настройки после восстановления. Отсутствие сертификатов ATEX или IECEx указывает на то, что модель не предназначена для взрывоопасных зон. IP20 допускает использование только внутри распределительных щитов или закрытых помещений.

Преимущества

• Экономия энергии благодаря функции BYPASS - после разгона двигатель работает напрямую, без потерь на тиристорах
• Интеграция в SCADA и PLC системы через Modbus RTU - можно контролировать состояние, менять параметры и получать диагностику удалённо
• Простая настройка - не требует сложного программирования, достаточно выбрать режим пуска и выставить время разгона
• Высокая надёжность - компоненты от проверенных производителей, сборка под жёстким качественным контролем
• Закрытый корпус IP20 - безопасен при обслуживании в щите, не требует специальных кожухов

Ограничения применения

• Не предназначен для работы вне помещения - IP20 не защищает от воды, пыли и агрессивной среды
• Максимальная мощность - 0,75 кВт; нельзя использовать для двигателей выше этого значения даже при меньшем токе
• Поддерживает только один тип управления - Modbus RTU, несовместим с Profibus, CANopen или Ethernet/IP
• Не имеет встроенной функции регулирования скорости - только плавный пуск и остановка, без изменения оборотов в работе
• Требует стабильного напряжения управления (110–240 В); при просадках ниже 90 В возможны сбои в работе

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей
• Вентиляционная установка в офисном здании - позволяет мягко выводить систему на работу без резких вибраций
• Автоматическая линия упаковки - синхронизация с другими узлами через Modbus позволяет координировать старт всех механизмов

Практические советы

• При подборе устройства убедитесь, что номинальный ток двигателя не превышает 1,5 А - даже если мощность меньше 0,75 кВт, высокий пусковой ток может вызвать срабатывание защиты
• Для долгой работы в условиях колебаний напряжения добавьте стабилизатор на цепь управления (110–240 В)
• При подключении Modbus используйте экранированный двужильный кабель, заземлите экран на одном конце - это снизит влияние электромагнитных помех
• Проверьте посадочные размеры перед монтажом - устройство рассчитано на DIN-рейку 35 мм, но не все шкафы имеют достаточное свободное место рядом с контактными группами
• После первого запуска выполните тестовый цикл: включите, дождитесь выхода на рабочую скорость, затем остановите - убедитесь, что BYPASS сработал и двигатель продолжил работать без нагрева модулей
