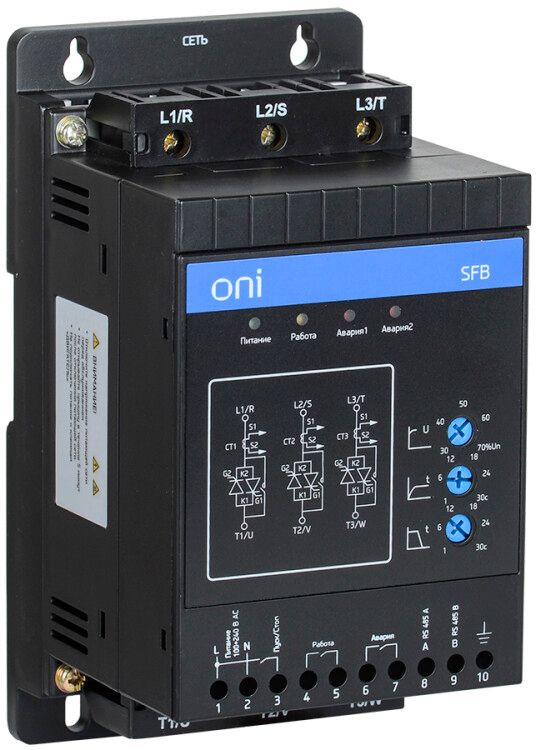

Устройство плавного пуска SFB 3Ф 380В 3.7кВт 7.5A Uупр 110-220В ONI SFB-33-D37-A-00 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 3,7 кВт. Модель sfb-33-d37-a-00 подходит для промышленного использования там, где важна защита механических узлов и снижение нагрузки на сеть.

Назначение и область применения

Устройство плавного пуска ONI SFB используется для мягкого запуска электродвигателей, чтобы избежать резких скачков тока при включении. Это особенно важно для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции. Применяется в цехах, на производствах, в коммунальном хозяйстве и объектах ЖКХ. Подходит как для новых установок, так и для модернизации существующего оборудования.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальная мощность: 3,7 кВт
• Номинальный ток: 8 А
• Напряжение управления: 110–240 В AC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц пыли, но не рассчитано на влагу или внешнюю среду
• Функция BYPASS: встроенная - после выхода двигателя на рабочую скорость контактор замыкает цепь минуя элементы пускателя, снижая потери энергии
• Настройка параметров: ручная через кнопки/переключатели на корпусе, без программирования
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB подключается последовательно между источником питания и двигателем. Для работы требуется внешний выключатель или автоматический рубильник перед входом. Клеммы для подключения двигателя и сети обозначены четко - L1/L2/L3, T1/T2/T3. Напряжение управления подаётся на отдельные клеммы (A1/A2). Монтаж выполняется на DIN-рейку или плоскую поверхность с зазором для теплоотвода. Не допускается установка в условиях повышенной влажности или прямого попадания воды - IP20 не обеспечивает защиту от брызг.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Встроенная защита от перегрузки двигателя предотвращает повреждение обмоток при длительных перегрузках. Отсутствие сертификатов ATEX или IECEx указывает на то, что модель не предназначена для взрывоопасных зон. Работает в соответствии с нормами EN 60947-4-2.

Преимущества

• Снижение пикового тока при запуске - продлевает жизнь кабеля, автоматов и самого двигателя
• Встроенная функция BYPASS снижает тепловые потери и увеличивает КПД системы
• Простая ручная настройка - не требует ПК или сложного софта
• Поддержка протокола MODBUS RTU - позволяет интегрировать в SCADA-системы и контролировать работу удалённо
• Использование качественных силовых компонентов - повышает долговечность и отказоустойчивость

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает открытый монтаж вне шкафа
• Максимальный ток 8 А - нельзя использовать с двигателями выше 3,7 кВт (например, 5,5 кВт и более)
• Нет возможности программирования алгоритмов пуска - все параметры фиксированы, настраиваются только базовые значения
• Не поддерживает частотное регулирование скорости - только плавный пуск и останов

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента - снижает нагрузку на ремни и зубчатые передачи
• Вентиляционная система - уменьшает ударные нагрузки на двигатель при каждом включении
• Компрессор воздуха - защищает сетевые автоматы от ложных срабатываний

Практические советы

• Выбирая устройство плавного пуска ONI SFB, проверьте соответствие номинального тока двигателя (не более 8 А) - превышение вызовет отключение или повреждение
• Обязательно используйте внешний автоматический выключатель на входе - УПП не является средством коммутации
• Для удалённого контроля подключите MODBUS RTU к PLC или HMI - это позволит получать данные о температуре, токе и состоянии BYPASS
• При монтаже оставьте свободное пространство вокруг устройства - он нагревается при работе, нужен естественный отвод тепла
• Если двигатель часто включается/выключается - учтите, что BYPASS работает только после выхода на рабочую скорость; частые циклы могут сократить срок службы контактов
