Устройство плавного пуска OptiCore S100-7K5-380-B |342641| КЭАЗ

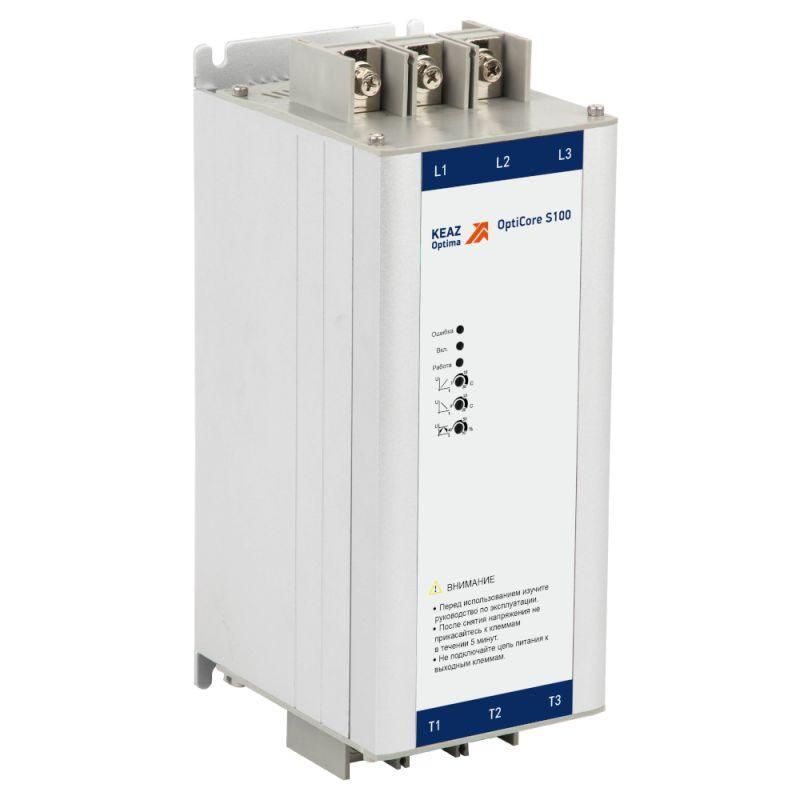

Устройство плавного пуска S100-7K5-380-B, 17А, 200-415В от КЭАЗ предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Благодаря встроенной защите от перегрузки и внутреннему байпасу, этот прибор снижает механические нагрузки на оборудование и продлевает срок службы привода. Подходит для насосов, вентиляторов, конвейеров и других механизмов с высоким моментом старта.

Назначение и область применения

Устройство плавного пуска S100-7K5-380-B используется для плавного увеличения напряжения на двигателе при запуске и равномерного снижения при останове. Это предотвращает резкие скачки тока, которые вызывают ударные нагрузки на ременные передачи, муфты, валы и другие элементы механизма. Применяется в системах с частыми циклами включения/выключения: воздушные компрессоры, питательные насосы, ленточные конвейеры, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 380 В (рабочий диапазон 200–415 В)
• Номинальный ток: 17 А
• Мощность двигателя: 7,5 кВт (трёхфазный)
• Количество фаз: 3
• Тип управления: постоянный ток (DC)
• Встроенная защита от перегрузки: да
• Внутренний байпас: да - автоматически замыкает цепь после выхода на рабочую скорость, снижая нагрев силовых элементов
• Класс защиты теплового реле: Class 10 - срабатывает при длительной перегрузке, соответствует стандарту IEC 60947-4-2
• Степень защиты корпуса: IP20 - защита от прикосновений к токоведущим частям и крупным частицам, не предназначено для уличной установки
• Рабочая температура: до +40 C - требует хорошего проветривания в шкафу

Совместимость и монтаж

Устройство плавного пуска S100-7K5-380-B подключается последовательно между сетью и двигателем. Для работы необходим источник управления постоянного тока (например, 24 В DC от PLC или кнопочной станции). Монтаж выполняется в распределительном щите с соблюдением зазоров для теплоотвода. Внутренний байпас позволяет исключить дополнительный контактор - экономит место и стоимость сборки. Для управления и индикации (например, сигнализации аварии) требуется отдельно приобретаемая внешняя панель управления.

Безопасность и стандарты

Устройство плавного пуска S100-7K5-380-B соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита класса 10 гарантирует своевременное отключение при перегрузках, соответствующих характеристикам типичных асинхронных двигателей. Наличие внутреннего байпаса снижает риск перегрева тиристоров при длительной работе на полной скорости.

Преимущества

• Интегрированная защита от перегрузки - не нужен отдельный тепловое реле
• Внутренний байпас - снижает потери энергии и износ силовой части при длительной работе
• Широкий диапазон входного напряжения (200–415 В) - работает даже при просадках сети
• Компактный размер - легко помещается в стандартные шкафы
• Поддержка управления через DC - совместим с большинством промышленных контроллеров

Ограничения применения

• Не подходит для однофазных двигателей - только трёхфазные
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Требуется внешняя панель для полноценной индикации и настройки защит (не входят в комплект)
• Максимальная температура окружающей среды +40 C - при более высокой температуре возможен отказ или ограничение мощности
• Не предназначен для частотного регулирования - только пуск и останов

Примеры использования

• Насосы водоснабжения - плавный запуск исключает гидроудары в трубопроводе
• Вентиляционные установки - снижаются вибрации и шум при включении
• Ленточные конвейеры - предотвращаются проскальзывание ремней и повреждение роликов
• Компрессоры - уменьшается нагрузка на электросеть и выключатели

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (не выше 17 А) и напряжения питания (200–415 В)
• Обеспечьте свободное пространство вокруг устройства - минимум 5 см сверху и сбоку для охлаждения
• Если двигатель часто запускается (более 10 раз в час), рассчитайте допустимые интервалы - перегрев может возникнуть даже при наличии байпаса
• Для диагностики и настройки защит используйте официальную внешнюю панель управления от КЭАЗ - она обеспечивает доступ ко всем функциям
• Не заменяйте внутренний байпас внешним контактором - это лишнее и может нарушить работу защиты
