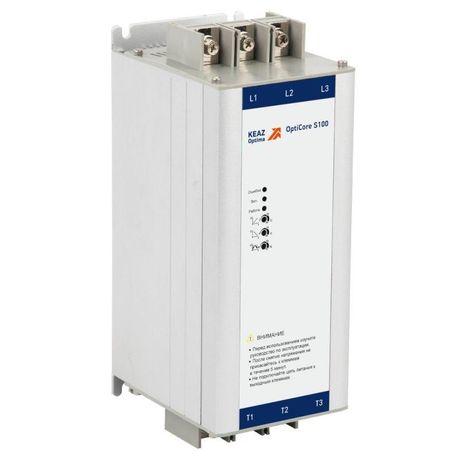

Устройство плавного пуска OptiCore S100-11K-380-B |342642| КЭАЗ

Устройство плавного пуска КЭАЗ S100-11K-380-B, 25А предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей, снижая механические нагрузки на привод и избегая скачков тока в сети. Благодаря встроенному байпасу и защите от перегрузки, этот прибор уменьшает износ оборудования и повышает надёжность работы в условиях постоянной эксплуатации.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-11K-380-B применяется там, где важно избежать резкого старта двигателя: насосы, вентиляторы, конвейеры, компрессоры, питательные ленты. Подходит для установки в распределительных щитах промышленных объектов, цехов, логистических терминалов и объектов ЖКХ. Не требует сложной автоматизации - идеально для задач с базовым управлением.

Технические характеристики

• Номинальное напряжение: 200–415 В переменного тока (трёхфазное)
• Номинальный ток: 25 А
• Количество фаз: 3
• Тип управления: постоянный ток (DC) - для подключения кнопок, реле, PLC
• Мощность двигателя: не указана (не ограничивается значением 0 кВт - работает с любым двигателем до предела тока 25 А)
• Встроенная защита: от перегрузки, блокировки ротора, недогрузки, перегрева (при использовании внешней панели)
• Внутренний байпас: да - после выхода на рабочую скорость двигатель подключается напрямую к сети, снижая нагрев устройства
• Индикация: цифровой дисплей - показывает состояние, аварии, ток, время пуска
• Класс тепловой защиты: 10 - соответствует стандарту IEC 60947-4-2, обеспечивает точную защиту двигателя
• Степень защиты корпуса: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, не герметичен
• Рабочая температура: до +40 C - не рекомендуется установка в жарких помещениях без принудительного охлаждения
• Настройка параметров: ручная - через кнопки на лицевой панели

Совместимость и монтаж

Устройство плавного пуска КЭАЗ S100-11K-380-B подключается последовательно между сетью и двигателем. Для полноценной работы защиты необходимо подключить внешнюю панель управления (продается отдельно). Монтаж выполняется на DIN-рейку 35 мм. Обязательно соблюдать посадочные габариты: устройство имеет фиксированные крепления, совпадающие со стандартными размерами аналогов серии S100. Клеммы рассчитаны на провода сечением до 16 мм2. Не допускается подключение к однофазной сети или к источникам с частотой отличной от 50/60 Гц.

Безопасность и стандарты

Соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита класса 10 гарантирует соответствие времятоковой характеристике двигателя. Наличие внутреннего байпаса исключает риск перегрева при длительной работе на полной нагрузке. Сертифицировано для использования в промышленных системах с высокими требованиями к отказоустойчивости.

Преимущества

• Встроенный байпас продлевает срок службы самого устройства и снижает потери энергии
• Цифровой дисплей позволяет оперативно диагностировать неисправности без дополнительных приборов
• Ручная настройка - проста в обслуживании, не требует программирования
• Компактный форм-фактор - занимает мало места в шкафу
• Поддержка всех типов стандартных защит (перегрузка, блокировка, недогрузка) при подключении панели

Ограничения применения

• Не подходит для работы при температуре выше +40 C - возможен переход в режим защиты
• IP20 - нельзя использовать во влажных, пыльных или открытых зонах без дополнительной защиты
• Требуется внешняя панель для реализации всех функций защиты - без неё доступна только базовая защита от перегрузки
• Не предназначен для регулирования скорости - только пуск и останов с линейным нарастанием напряжения
• Не работает с синхронными двигателями, шаговыми приводами или двигателями с частотным преобразователем

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Ленточный конвейер на пищевом производстве - снижает нагрузку на ременную передачу
• Вентиляционная система в производственном цеху - устраняет резкий набор оборотов при включении
• Компрессор воздуха - увеличивает срок службы электродвигателя и контактной аппаратуры

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он не должен превышать 25 А
• Обязательно используйте внешнюю панель управления, чтобы получить доступ ко всем функциям защиты
• При монтаже в шкафу оставьте минимум 5 см свободного пространства вокруг устройства для теплоотвода
• Если температура в помещении часто превышает +35 C - предусмотрите принудительную вентиляцию
• При замене старого контактора - учтите, что S100-11K-380-B не требует дополнительного теплового реле
• При первом запуске настройте время пуска и ток срабатывания защиты согласно паспорту двигателя
