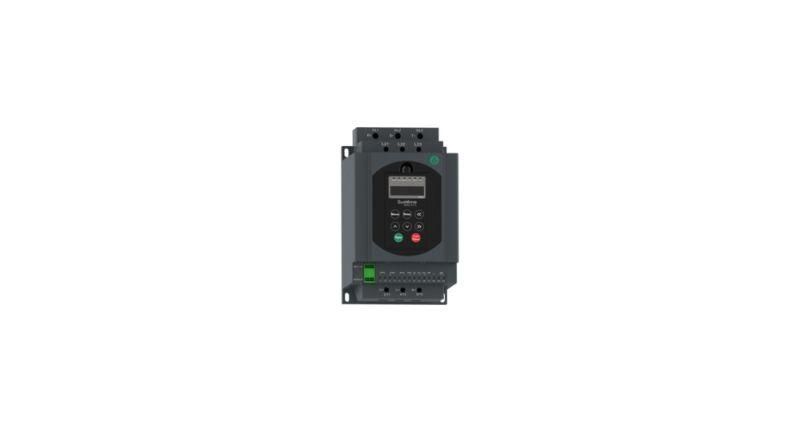

Устройство плавного пуска STS22 11 кВт 400В без встр. байпасного контактора | STS22D11N4 SE APC

Устройство плавного пуска STS22 11 кВт 400В без встроенного байпасного контактора - это надёжное решение для плавного запуска трёхфазных асинхронных двигателей мощностью до 11 кВт. Бренд Systeme Electric предлагает эту модель в серии SystemeStart, где акцент сделан на точную регулировку и долгую работу в промышленных условиях. Отличительная особенность - отсутствие встроенного байпасного контактора, что требует установки внешнего коммутационного устройства.

Назначение и область применения

Устройство плавного пуска STS22 11 кВт 400В без встроенного байпасного контактора используется для снижения пусковых токов и механических нагрузок при запуске электродвигателей. Подходит для оборудования, где важна плавная раскрутка: насосы, компрессоры, конвейеры, вентиляторы, питательные механизмы. Особенно эффективно там, где частые пуски или чувствительные передачи (ременные, зубчатые) нуждаются в защите от ударных нагрузок.

Технические характеристики

• Номинальная мощность двигателя: 11 кВт
• Номинальный ток: 25 А
• Напряжение питания силовой цепи: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В переменного тока
• Количество фаз: 3
• Тип пуска: нереверсивный
• Защита от перегрузки: да (электронная, с автоматическим восстановлением)
• Регулировка крутящего момента: да (настраивается в пределах 20–80 % от номинала)
• Интерфейс управления: ручной (на лицевой панели), дистанционный (через дискретные входы), Modbus RTU
• Дисплей: есть (отображает ток, напряжение, температуру, состояние, ошибки)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Максимальная температура окружающей среды: 40 C
• Охлаждение: естественная конвекция, с раздельными изолированными воздушными каналами
• Габариты (Ш×В×Г): 160 × 265 × 164 мм
• Вес: 3 кг
• Количество пусков в час: до 12
• Гарантия: 24 месяца
• Покрытие печатных плат: класс 3С2 (EN 60721-3-3) - устойчиво к конденсату, соляным туманам, загрязнениям

Совместимость и монтаж

Устройство плавного пуска STS22 11 кВт 400В без встроенного байпасного контактора не имеет встроенного байпаса - это значит, что после выхода двигателя на рабочую скорость необходимо использовать внешний контактор для замыкания цепи, чтобы снизить тепловые потери в тиристорах. Монтаж выполняется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода до 16 мм2, управляющие - до 2,5 мм2. Убедитесь, что внешний байпасный контактор соответствует току 25 А и имеет достаточную коммутационную способность. Обязательно соблюдайте минимальные зазоры вокруг корпуса для обеспечения естественного охлаждения.

Безопасность и стандарты

Устройство плавного пуска STS22 11 кВт 400В без встроенного байпасного контактора соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу электронного термического реле. Конформное покрытие плат повышает надёжность в условиях повышенной влажности и загрязнённости воздуха. Применение в соответствии с нормами электроустановок (ПУЭ) обязательно - требуется отдельная защита от короткого замыкания (автоматический выключатель или предохранители).

Преимущества

• Плавный пуск продлевает срок службы двигателя, ремней, муфт и других элементов передачи
• Регулировка момента позволяет адаптировать пуск под тип нагрузки (например, для насосов с высоким гидравлическим сопротивлением)
• Modbus RTU позволяет интегрировать устройство в систему автоматизации без дополнительных модулей
• Цифровой дисплей упрощает диагностику и настройку без сторонних приборов
• Конформное покрытие увеличивает надёжность в агрессивных средах (цеха, химические производства)
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе

Ограничения применения

• Не предназначен для работы при температуре выше 40 C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты (шкафа, кожуха)
• Отсутствие встроенного байпаса требует обязательного монтажа внешнего контактора - это увеличивает стоимость и сложность сборки
• Максимум 12 пусков в час - не подходит для оборудования с очень частыми циклами (например, некоторые краны или дозаторы)
• Не работает с однофазными двигателями, синхронными машинами или двигателями постоянного тока

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей
• Вентилятор в HVAC-системе - экономит энергию и снижает нагрузку на сеть при старте
• Компрессор для pneumatic системы - защищает клапаны и шланги от резких скачков давления
• Загрузчик сырья в технологической линии - совмещается с PLC через Modbus для синхронизации циклов

Практические советы

• Выбирая устройство плавного пуска STS22 11 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинального тока двигателя (не превышает 25 А) и напряжения сети (допускается +-15% от 380 В)
• Обязательно используйте внешний байпасный контактор с номиналом ≥25 А и классом коммутации AC-1
• Настройку параметров начинайте с рекомендаций производителя - особенно важно правильно выбрать время разгона и уровень момента
• Подключение Modbus требует правильной адресации и скорости передачи (обычно 9600 бод, 8N1); используйте экранированный кабель
• Проверяйте температуру корпуса при первом запуске - если он слишком горячий, проверьте вентиляцию и наличие свободного пространства вокруг
• При отказе - смотрите сообщения на дисплее: ошибки E01–E05 указывают на перегрев, перегрузку, сбой связи или проблему с сетью
