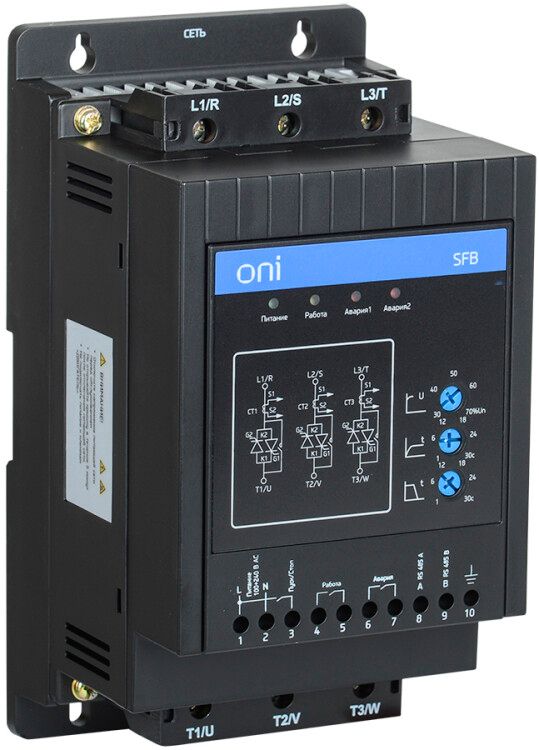

Устройство плавного пуска SFB 3Ф 380В 11кВт 22A Uупр 110-220В Modbus ONI SFB-33-11-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-11-a-10 предназначено для мягкого запуска трёхфазных электродвигателей мощностью до 11 кВт, снижая механические нагрузки и скачки тока при включении. Благодаря поддержке Modbus и широкому диапазону напряжения управления, устройство легко интегрируется в автоматизированные системы промышленного контроля.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-11-a-10 используется там, где требуется избежать резких пусковых токов и ударных нагрузок на механизм. Применяется для управления асинхронными двигателями в насосах, вентиляторах, конвейерах, компрессорах и других устройствах с инерционной нагрузкой. Особенно эффективно в системах с частыми циклами запуска/останова, где важна долговечность привода и энергоэффективность.

Технические характеристики

• Номинальное напряжение питания: 400 В (трёхфазное, допускается колебание +-10%)
• Номинальный ток: 22 А - соответствует двигателю мощностью 11 кВт
• Напряжение управления: 110–240 В переменного тока (AC) - совместимо с большинством промышленных контроллеров
• Тип управления: ручной (панель), дистанционный (кнопки/реле), через интерфейс Modbus RTU
• Степень защиты: IP20 - защищено от доступа пальцев и твердых предметов, не предназначено для уличной установки
• Встроенная функция BYPASS - после выхода на рабочую скорость двигатель переводится напрямую на сеть, снижая потери на тиристорах
• Защита от перегрузки двигателя: да - автоматическое отключение при превышении тока
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-11-a-10 подключается между источником питания и двигателем. Для работы необходимы три фазы 380–400 В и сигнал управления (например, от PLC или кнопочной станции). Клеммы питания и нагрузки имеют надёжные зажимы для проводов сечением до 16 мм2. Монтаж выполняется на DIN-рейку или плоскую поверхность с обеспечением минимального воздушного зазора вокруг корпуса. Интерфейс Modbus RTU реализован через последовательный порт RS-485 - для связи используются экранированные двужильные кабели с терминаторами на концах шины.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки и внедренная система Bypass обеспечивают отказоустойчивость. Наличие IP20 ограничивает применение внутри распределительных щитов - использование вне закрытых корпусов недопустимо. Все силовые элементы сертифицированы и собраны по стандартам IEC 60947-4-2.

Преимущества

• Мягкий пуск снижает износ ременных передач, муфт и подшипников двигателя
• Экономия электроэнергии благодаря работе в режиме BYPASS после разгона
• Поддержка Modbus RTU - позволяет интегрировать в SCADA и получать данные о состоянии (ток, температура, аварии)
• Настройка возможна как с лицевой панели, так и удалённо - удобно при обслуживании нескольких единиц
• Использование компонентов от проверенных производителей повышает надёжность и срок службы

Ограничения применения

• Не предназначен для однофазных сетей - работает только с трёхфазным питанием 380–400 В
• IP20 исключает установку во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не регулирует скорость вращения - только пуск и останов; для скорости нужен частотный преобразователь
• Максимальная мощность - 11 кВт; для более мощных двигателей требуется другая модель
• Требуется внешний тепловой реле или защита в PLC, если необходимо точное соответствие классу перегрузки 10A/20A

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары при включении
• Конвейерная лента на пищевом производстве - снижает проскальзывание и износ роликов
• Вентилятор в HVAC-системе - плавный набор оборотов снижает уровень шума
• Компрессор воздуха - продлевает жизнь клапанов и приводному валу

Практические советы

• Перед первым запуском обязательно настройте время разгона и торможения - слишком быстрый пуск сводит эффект на нет
• Проверьте соответствие сечения кабелей: для 22 А рекомендуются медные провода минимум 4 мм2
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и установлен правильный бодрейт (обычно 9600 или 19200 baud)
• Не забудьте подключить заземление - даже при IP20 это обязательное условие безопасности
• Если двигатель часто запускается в холостую - увеличьте паузу между циклами, чтобы избежать перегрева тиристоров
