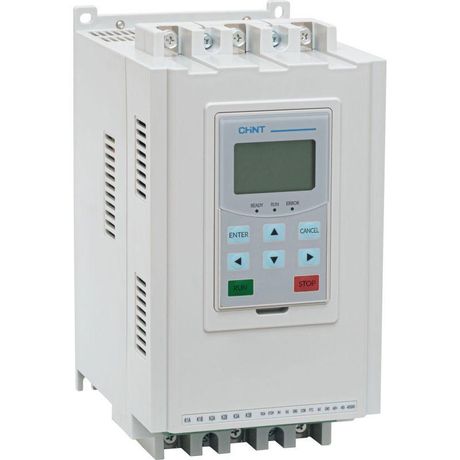

Устройство плавного пуска NJR5-22/ZX3 22А 11кВт 380В | 438262 CHINT

Устройство плавного пуска NJR5-22/ZX3 от CHINT предназначено для мягкой запуска трёхфазных асинхронных двигателей мощностью до 11 кВт при напряжении 380 В. Это решение снижает ударные нагрузки на механическую часть оборудования и сеть, продлевая срок службы моторов и уменьшая потребление пикового тока.

Назначение и область применения

Устройство плавного пуска NJR5-22/ZX3 используется там, где требуется избежать резкого старта двигателя: насосы, вентиляторы, компрессоры, конвейеры, питательные ленты и другие механизмы с высоким моментом инерции. Подходит для установки в распределительных щитах промышленных объектов, на производстве и в коммунальной сфере.

Технические характеристики

• Номинальное рабочее напряжение: 380 В переменного тока (AC)
• Номинальный рабочий ток: 22 А
• Мощность контролируемого двигателя: до 11 кВт
• Род тока: переменный (трёхфазный)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Встроенная защита от перегрузки двигателя - автоматическое отключение при превышении допустимой нагрузки

Совместимость и монтаж

Устройство NJR5-22/ZX3 совместимо с трёхфазными асинхронными двигателями с короткозамкнутым ротором. Для монтажа требуются три фазных провода питания и три провода на двигатель. Установка выполняется в щите с достаточным воздушным зазором - устройство не имеет защиты от пыли и влаги, поэтому не применяется во влажных или пыльных средах. Клеммы рассчитаны на медные жилы сечением до 10 мм2. Обязательно соблюдайте полярность подключения входа и выхода.

Безопасность и стандарты

NJR5-22/ZX3 соответствует требованиям международных норм IEC 60947-4-2 для устройств плавного пуска. Встроенная защита от перегрузки обеспечивает соответствие требованиям безопасности при работе с электромоторами. Применение устройства исключает необходимость в использовании внешних тепловых реле.

Преимущества

• Снижает пусковые токи до 3–4 раз по сравнению с прямым запуском
• Исключает скачки напряжения в сети, что важно для чувствительного оборудования
• Не требует внешнего термореле - защита встроена
• Компактный корпус позволяет легко размещать в типовых шкафах управления
• Поддерживает длительную работу при номинальном токе 22 А без перегрева

Ограничения применения

• Не предназначен для однофазных двигателей
• IP20 не допускает использование в условиях повышенной влажности, пыли или на улице
• Не работает с двигателями выше 11 кВт - превышение мощности вызывает перегрев и отказ
• Не регулирует скорость вращения - только управляет пуском и остановом
• Требует принудительного охлаждения при длительной работе в закрытых щитах без вентиляции

Примеры использования

• Водяной насос в системе водоснабжения - предотвращает гидроудары в трубах
• Вентиляционная установка в цеху - снижает нагрузку на электросеть при одновременном запуске нескольких единиц
• Ленточный конвейер на пищевом производстве - обеспечивает равномерный набор скорости без проскальзывания
• Компрессор для pneumatic системы - увеличивает срок службы ремней и подшипников

Практические советы

• Выбирайте NJR5-22/ZX3 только для двигателей с мощностью ≤11 кВт - даже небольшое превышение (например, 12 кВт) может вывести устройство из строя
• Проверьте посадочные размеры перед установкой - корпус NJR5-22/ZX3 рассчитан на DIN-рейку 35 мм
• При монтаже в плотно упакованном щите обязательно предусмотрите вентиляцию - перегрев является основной причиной отказа
• Не используйте устройство в сетях с частыми колебаниями напряжения ниже 340 В - это влияет на точность контроля пуска
• После аварийного отключения по перегрузке дождитесь остывания элементов (5–10 минут) перед повторным включением
