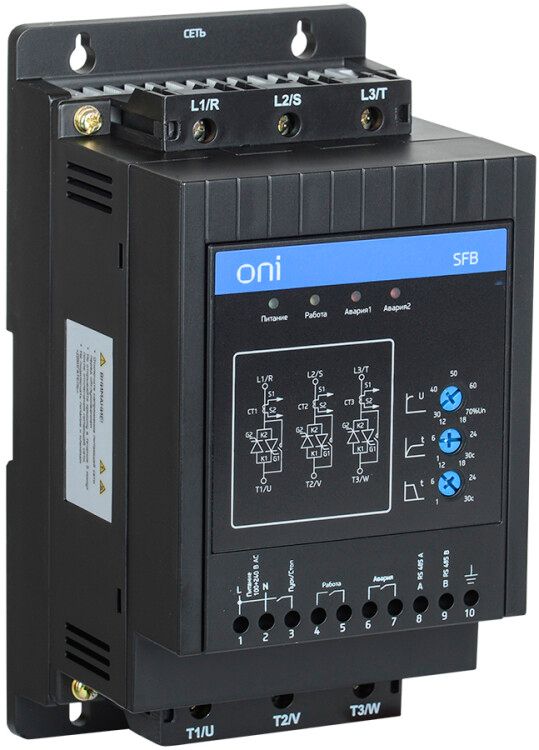

Устройство плавного пуска SFB 3Ф 380В 11кВт 22A Uупр 110-220В ONI SFB-33-11-A-00 IEK

Устройство плавного пуска ONI SFB (артикул sfb-33-11-a-00) предназначено для мягкого запуска и остановки трёхфазных электродвигателей мощностью до 11 кВт, снижая механические нагрузки и скачки тока при включении. Применяется в промышленных системах, где важна надёжность и долговечность оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB используется там, где обычный прямой запуск электродвигателя вызывает высокий пусковой ток, ударные нагрузки на передачи, ремни, муфты или технологическое оборудование. Подходит для насосов, вентиляторов, компрессоров, конвейеров, смесителей и других механизмов с инерционной нагрузкой. Особенно эффективно в системах с частыми пусками/остановками - продлевает срок службы двигателя и привода.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (работает в сети 380–400 В)
• Номинальный ток: 22 А - соответствует двигателю 11 кВт
• Количество фаз: 3
• Род тока: переменный (AC)
• Напряжение управления: 110–220 В AC - совместимо с большинством промышленных цепей управления
• Защита от перегрузки: встроенная - автоматически отключает двигатель при превышении допустимого тока
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; устанавливается в закрытых щитах
• Способ настройки: ручной через кнопки и дисплей - параметры задаются оператором без ПК
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB подключается между источником питания и электродвигателем. Три входных кабеля (L1, L2, L3) подсоединяются к сети 380 В, три выходных - к зажимам двигателя. Для управления используются два провода: один на сигнал “пуск”, второй - на “стоп”. Напряжение управления (110–220 В) подаётся на отдельные клеммы. Встроенный байпас позволяет после разгона полностью отключить полупроводниковые элементы - снижает потери энергии и нагрев. Монтаж выполняется в распределительном шкафу с достаточным охлаждением. Диагональный шаг крепления - 75 мм, тип крепления - DIN-рейка 35 мм.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям IEC 60947-4-2 для аппаратов управления электродвигателями. Встроенная защита от перегрузки предотвращает повреждение двигателя при длительных перегрузках. Отсутствие открытых токоведущих частей (IP20) исключает случайное прикосновение при установленном корпусе. Работает в температурном диапазоне от –10C до +50C - не предназначен для установки вне помещений.

Преимущества

• Встроенная функция Bypass - снижает тепловые потери и увеличивает КПД при постоянной работе
• Поддержка MODBUS RTU - позволяет интегрировать в SCADA-системы, контролировать состояние и менять параметры удалённо
• Простая ручная настройка - не требуется компьютер или программатор
• Использование качественных силовых компонентов - повышает надёжность и срок службы
• Экономия электроэнергии - за счёт снижения пусковых токов и работы в режиме Bypass

Ограничения применения

• Не применяется для однофазных двигателей - только для трёхфазных
• IP20 не допускает установку во влажных, пыльных или агрессивных средах - нужен герметичный шкаф
• Максимальная мощность - 11 кВт; для более мощных двигателей требуется другая модель
• Не заменяет частотный преобразователь - регулирует только пуск и останов, не изменяет скорость вращения
• Требуется стабильное питание управления (110–220 В); при просадках напряжения возможны сбои

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - мягкий старт предотвращает срыв продуктов с ленты
• Вентилятор в HVAC-системе - снижает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор воздуха - уменьшает выбросы тока в момент старта, защищает автоматические выключатели

Практические советы

• Проверьте соответствие номинального тока двигателя (не выше 22 А) - превышение вызовет срабатывание защиты
• Учитывайте посадочные размеры: устройство рассчитано на монтаж на DIN-рейку 35 мм, не используйте самодельные крепления
• При подключении модуля MODBUS - используйте экранированный кабель, заземлите экран на одном конце
• Настройте время разгона и торможения под конкретную нагрузку - слишком быстрый старт сводит на нет преимущество плавного пуска
• После установки выполните тестовый пуск без нагрузки - проверьте работу байпаса и отключение при перегрузке
• Замена устройства плавного пуска ONI SFB на другой аналог требует проверки совпадения класса защиты и напряжения управления
