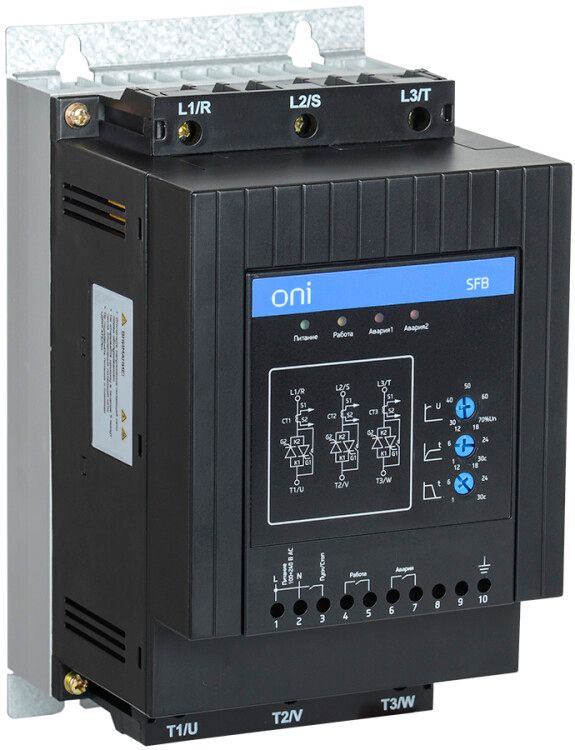

Устройство плавного пуска SFB 3Ф 380В 15кВт 30A Uупр 110-220В Modbus ONI SFB-33-15-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-15-a-10 предназначено для мягкого запуска и остановки трёхфазных электродвигателей мощностью до 15 кВт, снижая механические нагрузки и перегрузки сети. Благодаря поддержке Modbus и управлению от 110–220 В, устройство легко интегрируется в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-15-a-10 используется там, где требуется избежать резких скачков тока при запуске электродвигателя. Это особенно важно для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции. Применяется в промышленных цехах, на объектах ЖКХ, пищевой и химической промышленности. Подходит как для новых установок, так и для модернизации существующего оборудования.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Количество фаз: 3
• Номинальный ток: 30 А
• Мощность двигателя: до 15 кВт
• Управление: напряжение 110–220 В AC
• Интерфейс связи: Modbus RTU (для удалённой настройки и мониторинга)
• Защита двигателя: встроенная (перегрузка, перекос фаз, блокировка ротора)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, не для уличной установки)
• Способ настройки: ручная регулировка + интерфейс через Modbus
• Гарантия: 12 месяцев
• Встроенная функция BYPASS: позволяет перевести двигатель в работу напрямую после выхода на рабочую скорость

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-15-a-10 совместимо с большинством трёхфазных асинхронных двигателей до 15 кВт. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (на двигатель) и U/V/W (управление). Кабели должны соответствовать току 30 А и иметь достаточное сечение. Монтаж выполняется в щите управления с доступом для обслуживания. Напряжение управления (110–220 В) подключается отдельным проводом - не путать с силовой цепью. Для работы с Modbus необходим RS-485 порт и терминал/PLC с поддержкой протокола.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита двигателя предотвращает повреждение от перегрева, перекоса фаз и заклинивания. IP20 не защищает от брызг воды и пыли - установка допускается только внутри закрытых шкафов. Гарантия покрывает дефекты производства, но не выходит за рамки условий эксплуатации, указанных в документации.

Преимущества

• Снижение пикового тока при запуске - продлевает жизнь кабеля, контакторов и самого двигателя
• Встроенная функция BYPASS позволяет работать в режиме прямого включения после разгона - экономит энергию и снижает потери
• Modbus RTU даёт возможность удалённого контроля и диагностики без физического доступа к устройству
• Простая настройка: можно изменить параметры как кнопками на корпусе, так и через программное обеспечение
• Использование качественных силовых элементов от проверенных производителей - надёжность и долгий срок службы

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает с синхронными, шаговыми или сервомоторами
• IP20 исключает использование во влажных, пыльных или открытых помещениях без дополнительной защиты
• Максимальная мощность - 15 кВт; применение с более мощными двигателями недопустимо
• Требуется внешний источник управления 110–220 В - нельзя питать от 24 В постоянного тока
• Modbus работает только по RS-485 - не поддерживает Ethernet или Profibus

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Конвейер на заводе по производству упаковки - снижает износ ремней и зубчатых передач
• Вентиляционная система в торговом центре - управление скоростью через PLC по Modbus
• Компрессор в цехе - защита от частых включений и перегрузок

Практические советы

• При замене старого контактора на УПП ONI SFB sfb-33-15-a-10 учтите, что он занимает больше места - проверьте свободный объём в шкафу
• Настройте время разгона и торможения под конкретную нагрузку: слишком быстрый разгон сводит на нет эффект плавного пуска
• Подключение Modbus: используйте экранированный двужильный кабель, заземлите экран с одной стороны
• Проверяйте соответствие номинала двигателя - 15 кВт это максимум, лучше выбирать с запасом 10–15%
• После первого запуска выполните тестовый цикл: включите, дождитесь выхода на BYPASS, затем отключите - убедитесь, что всё работает без помех
